13.5.15. Устройства для регулирования подачи центробежных вентиляторов
Для регулирования подачи вентиляторов крупных размеров применяют осевые направляющие аппараты, гидроустановки и индукторные, муфты скольжения. Изменение подачи воздуха с помощью этих устройств дает ощутимую экономию электроэнергии по сравнению с регулированием обычными дроссельными устройствами (клапанами и шиберами).

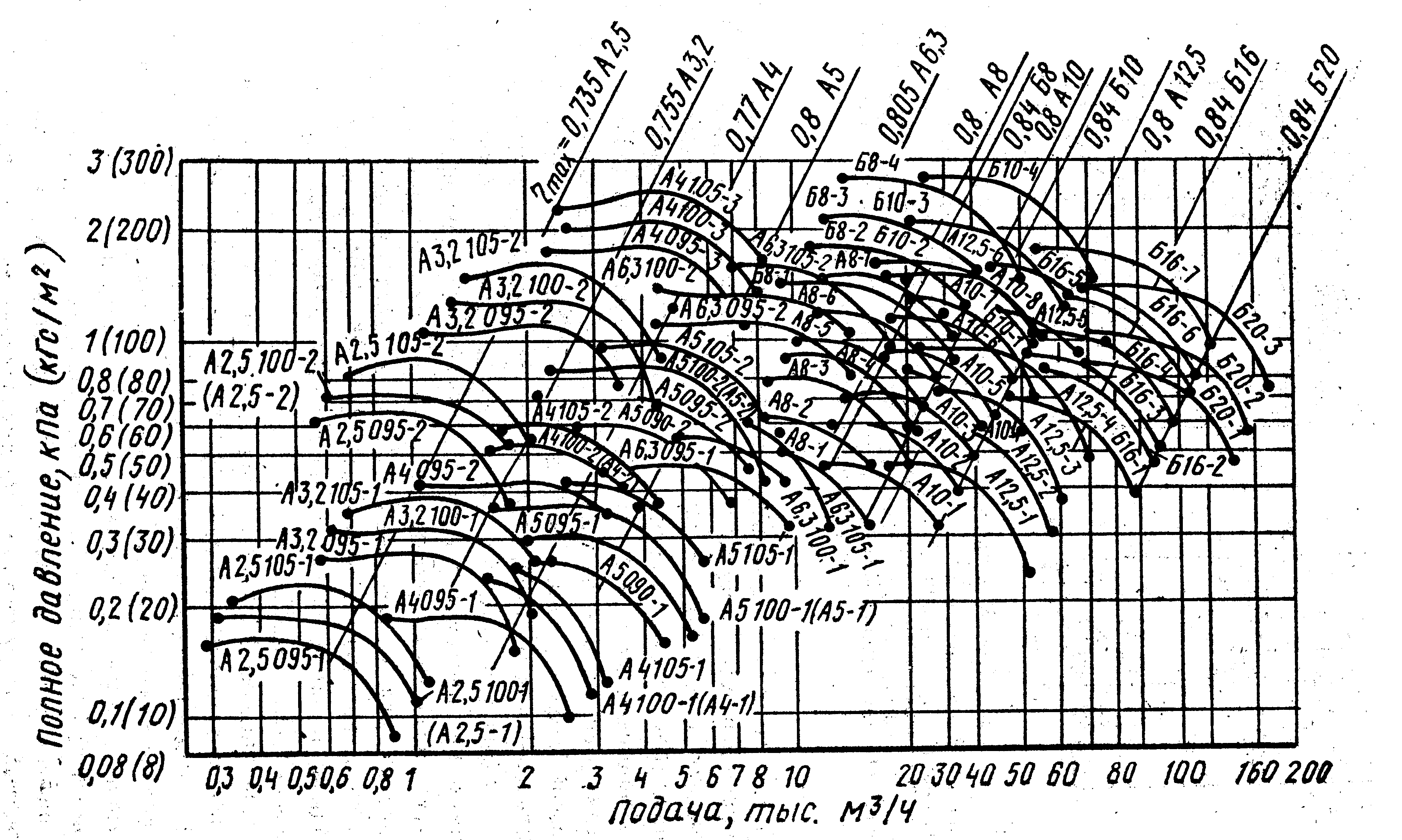

Рис. 13.17. Сводный график для подбора центробежных вентиляторов: А — типа Ц4-70; Б — типа Ц4-76

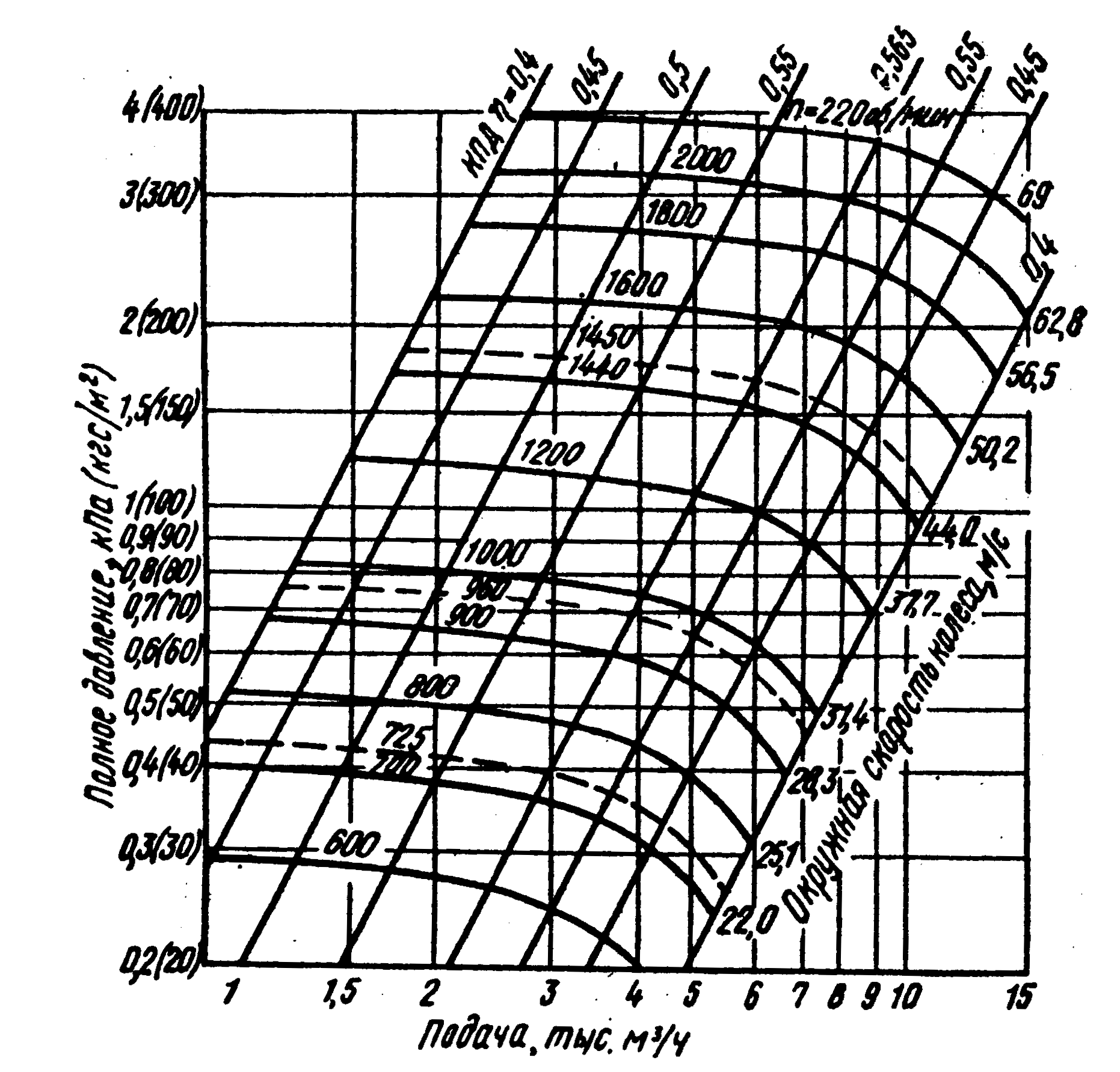

Рис. 13.18. Xapактеристика центробежного пылевого вентилятора ЦП7-40, № 5

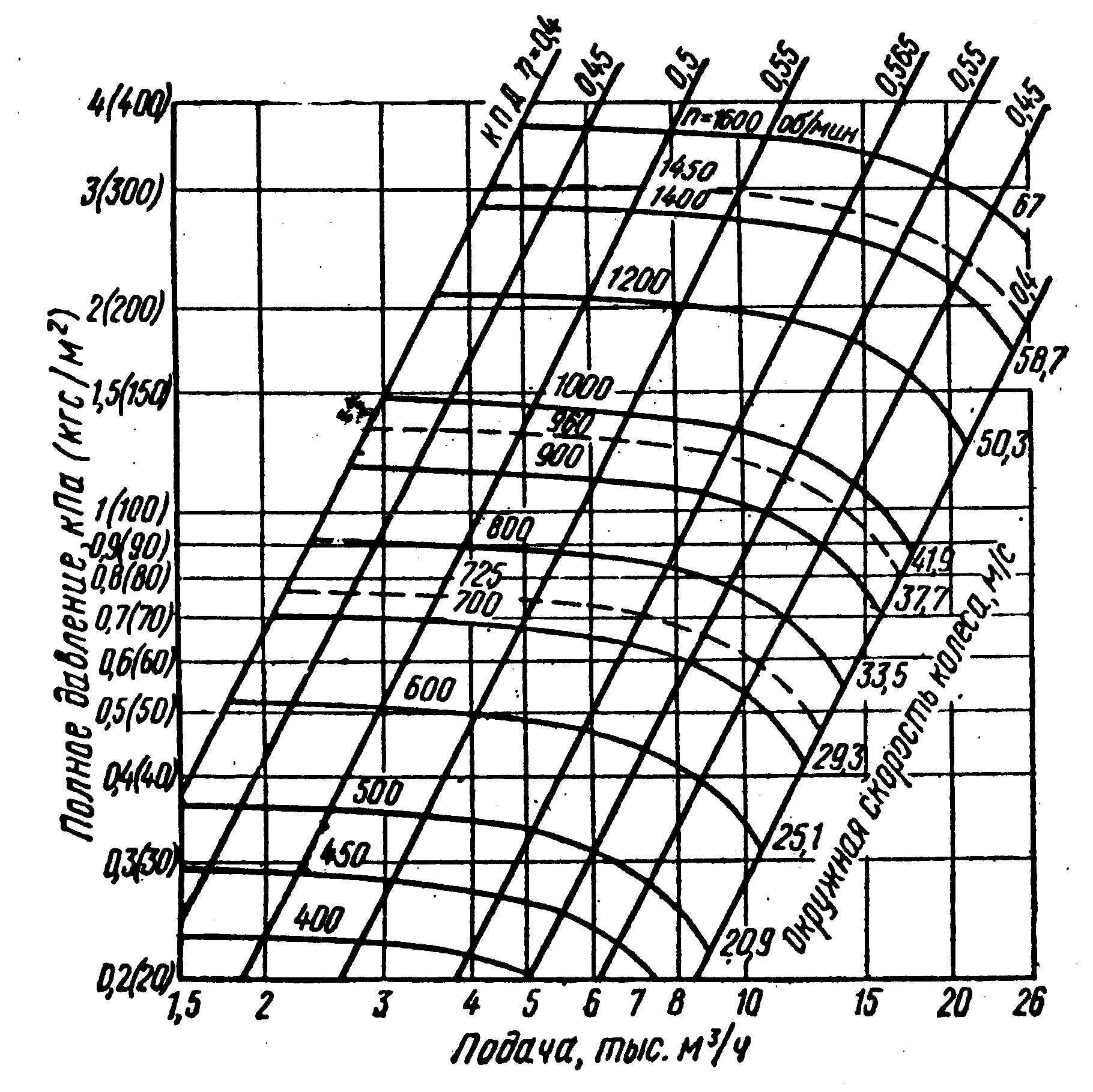

Рис. 13.19. Xapактеристика центробежного пылевого вентилятора ЦП7-40, № 6
Рис. 13.20. Xapактеристика центробежного пылевого вентилятора ЦП7-40, № 8
Рис. 13.21. Характеристика центробежного пластмассового вентилятора Ц4-76 № 2,5, при n =2800 об/мин |
Рис. 13.22. Характеристика центробежного пластмассового вентилятора Ц4-76 № 3 при n = 1400 об/мин |
Рис. 13.23. Характеристика центробежного пластмассового вентилятора Ц4-76 № 4 при n = 1400 об/мин |
Рис. 13.24. Характеристика центробежного пластмассового вентилятора Ц4-76 № 5 при n =950 об/мин |
