Центробежные вентиляторы из разнородоных материалов с повышенной защитой от искрообразлвания. Комплектация электродвигателями (исполнение 1)
№ вентилятора |
Электродвигатель серии |
|||||
В |
ВАО |
|||||
тип |
мощность, кВт |
частота вращения, об/мин |
тип |
мощность, кВт |
частота вращения, об/мии |
|
Вентиляторы Ц4-70 |
||||||
5 |
В80А6 В90L4 |
0,75 2,2 |
920 1400 |
ВАО-21-6 ВАО-31-4 |
0,8 2,2 |
920 1425 |
6,3 |
В100L6 В132S4 |
2,2 7,5 |
950 1450 |
ВАО-32-6 ВАО-51-4 |
2,2 7,5 |
940 1460 |
Вентиляторы Ц14-46 |
||||||
2,5 |
В63В4 В71А4 В100S2 |
0,37 0,55 4 |
1370 1370 2890 |
ВАО-072-4 ВАО-11-4 ВАО-32-2 |
0,4 0,6 4 |
1380 1400 2900 |
3,15 |
В71В6 В80А6 В80В4 В90L4 |
0,55 0,75 1,5 2,2 |
905 920 1385 1400 |
ВАО-12-6 ВАО-21-6 ВАО-22-4 ВАО-31-4 |
0,6 0,8 1,5 2,2 |
915 920 1415 1425 |
4 |
В100L6 В112МА6 В112М4 В132S4 |
2,2 3 5,5 7,5 |
950 950 1440 1450 |
ВАО-32-6 ВАО-41-6 ВАО-42-4 ВАО-51-4 |
2,2 3 5,5 7,5 |
940 950 1450 1460 |
5 |
В112МВ6 В132S6 В132М6 В160S6 |
4 5,5 7,5 11 |
950 960 960 960 |
ВАО-42-6 ВАО-51-6 ВАО-52-6 ВАО-61-6 |
4 5,5 7,5 10 |
950 970 970 970 |
6,3 |
В132S8 В132М8 В160S8 В160М8 В132S6 В160М6 В180М6 В200М6 |
4 5,5 7,5 11 11 15 18,6 22 |
710 710 730 730 965 965 970 980 |
ВАО-51-8 ВАО-52-8 ВАО-61-8 ВАО-62-8 ВАО-61-6 ВАО-62-6 ВАО-71-6 ВАО-72-6 |
4 5,5 7,5 10 10 13 17 22 |
725 725 730 730 970 970 980 980 |
8 |
В180М8 В200М8 В200L8 В225М8 |
15 18,5 22 30 |
730 730 730 730 |
ВАО-71-8 ВАО-72-8 ВАО-81-8 ВАО-82-8 |
13 17 22 30 |
725 735 735 735 |
Примечание. Вентиляторы Ц4-70 поставляются по ТУ 22-3875-77, а Ц14-46 по ТУ 22-3842-76 в исполнениях И1-03.
Прилож
4
Рис. 13.25. Сводный график характеристик осевых вентиляторов 06-300 № 4—12,5
Осевые направляющие аппараты (ОНА) предназначены для изменения подачи вентилятора и создаваемого им давления поворотом лопаток (рис. 13. 28) на определенный угол на, а также для уменьшения пусковой нагрузки электродвигателей полным закрытием лопаток. ОНА на регулировочном режиме должен закручивать поток воздуха в сторону вращения рабочего колеса.
Лопатки ОНА, обычно плоские или слегка закрученные, крепят к втулке и цилиндрическому корпусу таким образом, чтобы они могли поворачиваться с помощью специального механизма (с ручным или электрическим приводом) на любой заданный угол аи вокруг радиальных осей. Воздух, проходя через ОНА, закручивается лопатками тем сильнее, чем больше угол их установки.
Рис. 13.26. Сводный графим характеристик крышных вентиляторов: 1 —КЦЗ-90 № 4, n = 900 об/мин; 2 — КЦЗ-90 № 5, n = 900 об/мин; 3 — КЦЗ-90 (КЦЗ-90-т) № 6,3, n = 950 об/мин; 4 — КЦ4 № 8, n = 570 об/мин; 5 — КЦ4-84в № 10, n = 480 об/мин; 6 — КЦ4-84-В № 12, n = 400 об/мин.

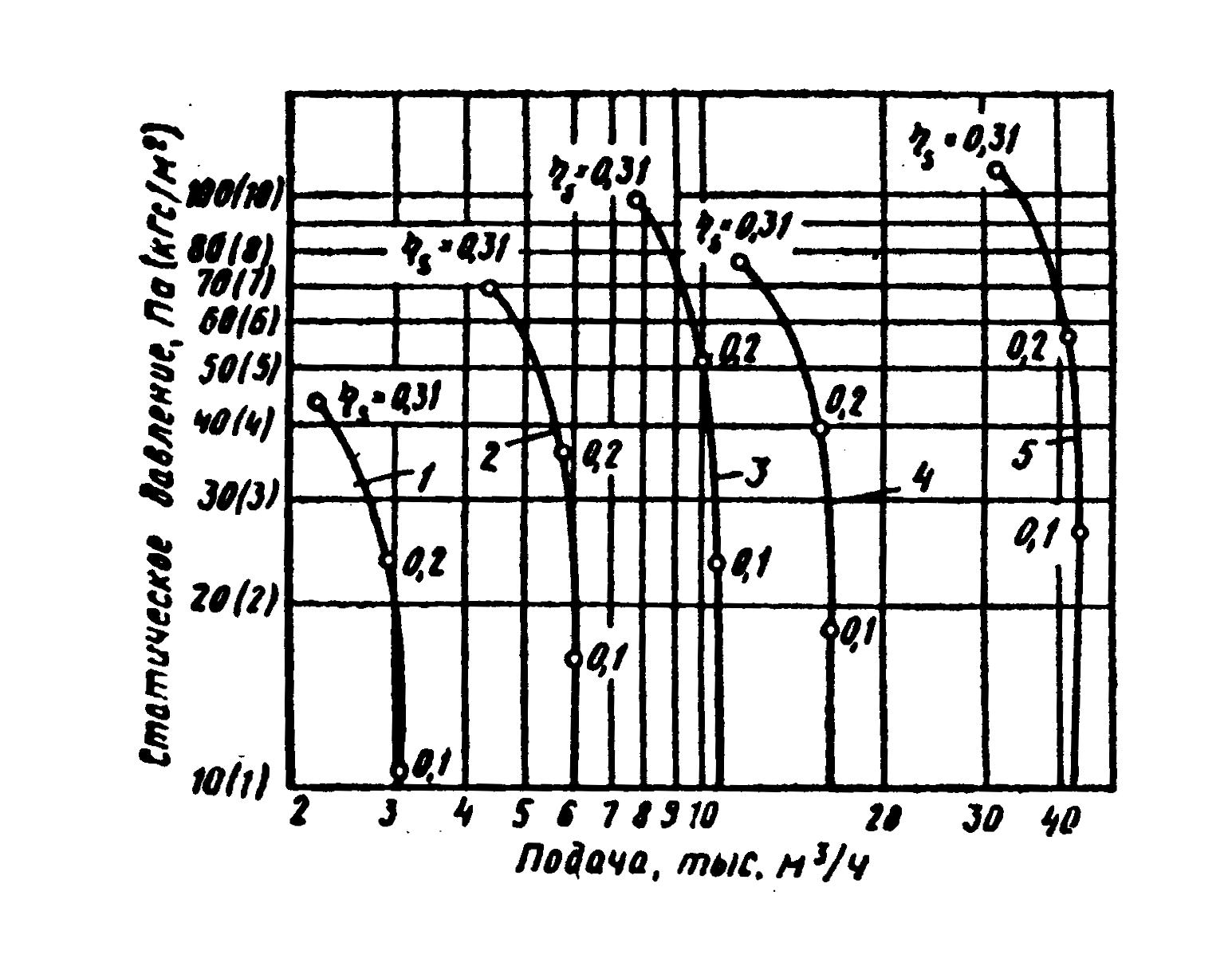

Рис. 13.27. Сводный график характеристик крышных вентиляторов: 1 — № 4, n =1360 об/мин; 2 — № 5, n =1360 об/мин; 3 — № 6,3, n =1400 об/мин; 4 — № 8-в, n =950 об/мин; 5 — № 12-в, n =720 об/мин

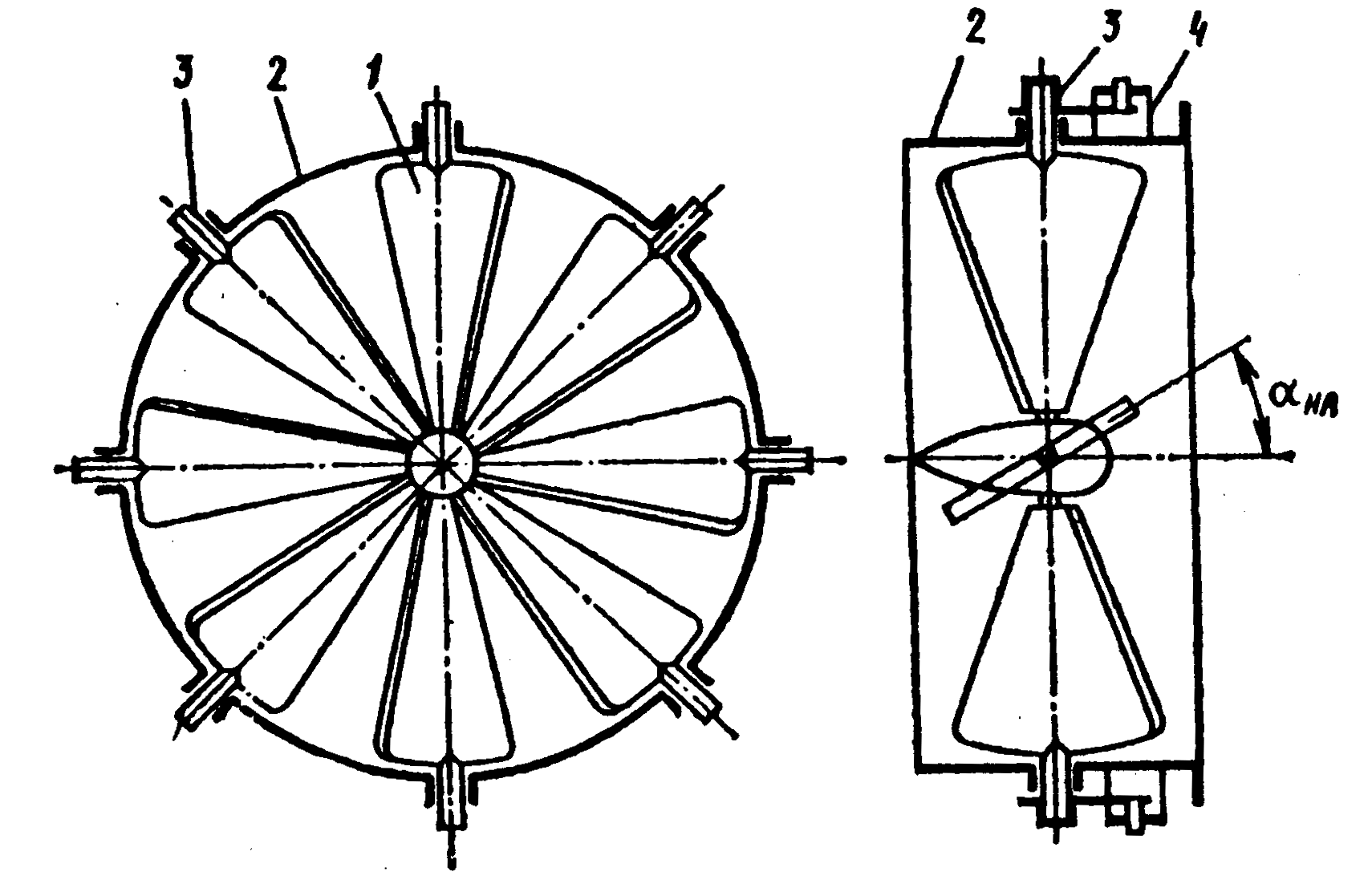

Рис. 13.28. Осевой направляющий аппарат (ОНА): 1 —поворотные лопатки; 2 — цилиндрический патрубок; 3 — оси поворота ток; 4 — меха для поворота
Известны и другие типы направляющих аппаратов: упрощенный радиальный, цилиндрический, встроенный и др. Аппарат ОНА является наиболее распространенным.
13.5.13. Вентиляторы осевые из разнородных
металлов 06-300 с повышенной защитой
от искрообразования
(исполнение И1)
Вентиляторы применяют в тех же нормальных условиях эксплуатации, что и для центробежных вентиляторов. Те данные осевых вентиляторов типа 06—300 с повышенной защитой от искрообразования, условия заказа и применения приведены 22-4471-79 и в паспорте-инструкции завода-изготовителя.
13.5.14. Данные для подбора центробежных вентиляторов
На рис. 13.16 приведен сводный график для подбора центробежных вентиляторов Ц4-70 и Ц4-76. В обозначении над линией max буква А указывает вентилятор Ц4-70, буква Б — Ц4-76; цифры — номер вентилятора. Вентиляторные агрегаты (см. № 2,5—6,3 табл. 13.2) изготовляются по схеме исполнения 1, а № 8—20 по схеме исполнения 6, за исключением вентиляторных агрегатов А8-5; А10-4; А10-8, изготовляемых по схеме исполнения 1. Точками обозначены номинальные режимы работы вентиляторов.
