13.5.6. Крышные центробежные вентиляторы типа кцз-90
и КЦ4-84-В из углеродистой стали и титановых сплавов
Крышные центробежные вентиляторы имеют колеса, расположенные на вертикальной оси в коротком патрубке, установленном в отверстии кровли здания. Они предназначены для вытяжки воздуха из рабочих помещений без сети воздухопроводов или с воздуховодами. В этих вентиляторах используют широкие колеса с загнутыми назад двенадцатью лопатками (типа Ц4-70). Технические данные и размеры крышных центробежных вентиляторов (рис. 13.11 и 13.12) приведены в табл. 13.13—13.14.
Таблица 13.12
Размеры, мм, осевых вентиляторов 06-300
№ вентилятора |
D |
D1 |
D2 |
D3 |
b |
С |
Ширина подставки С1 |
H |
d |
п |
масса, кг |
4 |
400 |
403 |
430 |
460 |
200 |
— |
— |
— |
— |
8 |
10 |
5 |
500 |
503 |
530 |
560 |
250 |
— |
— |
— |
7 |
|
17 |
6,3 |
630 |
633 |
660 |
690 |
315 |
— |
— |
— |
|
|
32 |
8 |
800 |
805 |
830 |
860 |
320 |
750 |
250 |
550 |
10 |
16 |
|
10 |
1000 |
1006 |
1035 |
1060 |
400 |
900 |
330 |
670 |
|
|
102 |
|
|
|
|
|
|
|
|
|
12 |
|
|
12,5 |
1250 |
1258 |
1285 |
1320 |
500 |
1100 |
400 |
850 |
|
24 |
157 |

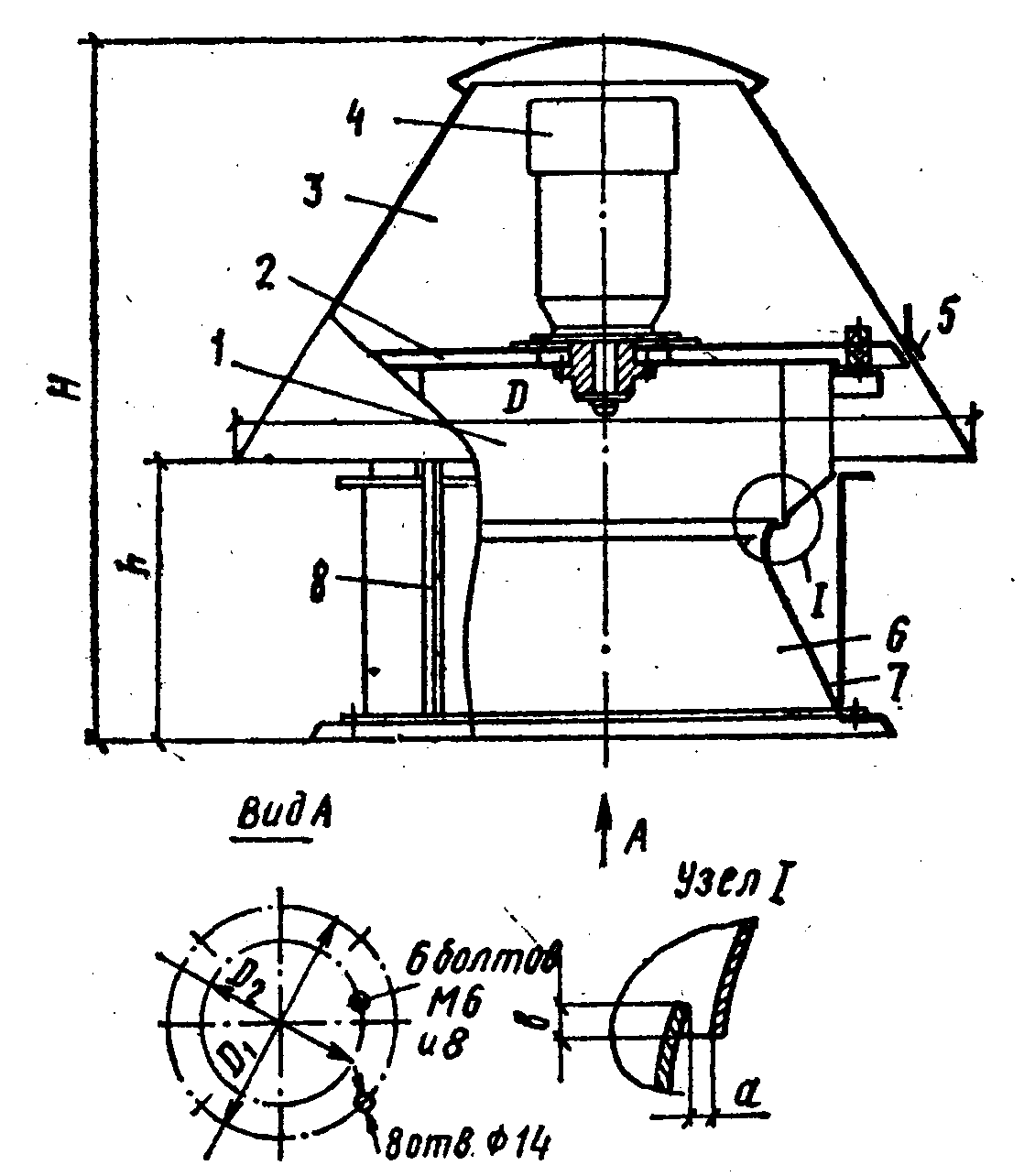

Рис. 13.11. Центробежные крышные вентиляторы КЦЗ-90 № 4; 5 и 6,3 (см. табл. 13.13): 1 — рабочее колесо; 2 — рама для крепления электродвигателя; 3 — защитный колпак; 4 — электродвигатель; 5 — проушины для строповки; 6 — коллектор входного патрубка; 7— защитный цилиндр; 8 — стойки для рамы электродвигателя; 6 болтов М6 для вентилятора № 4 и 8 для № 6,3 для присоединения клапана или воздуховода; 8 отв. d 14 под закладные болты
Рис. 13.12. Центробежные крышные вентиляторы КЦЗ-84-в № 8, 10 и 12 (см. табл. 13.13): 1 — рабочее колесо; 2 — опоры привода; 3 — защитная крышка; 4 — электродвигатель с клиноременной передачей; 5 — рама вентилятора; 6 — пружинные виброизоляторы; 7 — кожух; 8 — стойки неподвижного основания; 9 — гибкая вставка из прорезиненной ткани; 10 — самооткрывающийся клапан; 11 — железобетонный стакан; 12 — поддон для сбора конденсата; 13 — коллектор; 14 — защитный цилиндр; 15 — проушины для строповки; 16 — стопорные болты для фиксации виброизолированной части вентилятора при транспортировании; 1 7— распорные втулки стопорных болтов; 8 отв. 16X25 под закладные болты; 16 болтов М8 для присоединения клапана и воздуховода
Таблица 13.13
