Размеры, мм, центробежных пылевых вентиляторов цп7-40 (исполнение 6, рис. 13.7.)
№ вентилятора |
А |
Б |
В |
Г |
Д |
Е |
Ж |
Н |
Число канавок |
Шкив |
Масса, кг |
|
d |
а |
|||||||||||
5 |
300 |
773 |
338 |
490 |
250 |
490 |
500 |
530 |
7 |
150 |
156 |
172 |
6 |
360 |
921 |
405 |
570 |
300 |
547 |
600 |
620 |
5 |
230 |
144 |
278 |
8 |
475 |
1223 |
535 |
710 |
400 |
774 |
900 |
820 |
5 |
315 |
198 |
571 |
Примечания: 1. Вентиляторы № 5 и 6 изготовляют из углеродистой и нержавеющей стали (№ 8 — из углеродистой стали) правого и левого вращения всеми положениями корпуса (ГОСТ 5976—73), кроме положения Пр 180° и Л 180°. 2. Тип клинового ремня для вентиляторов № 5. 6 и 8 соответственно Б, В и Г.

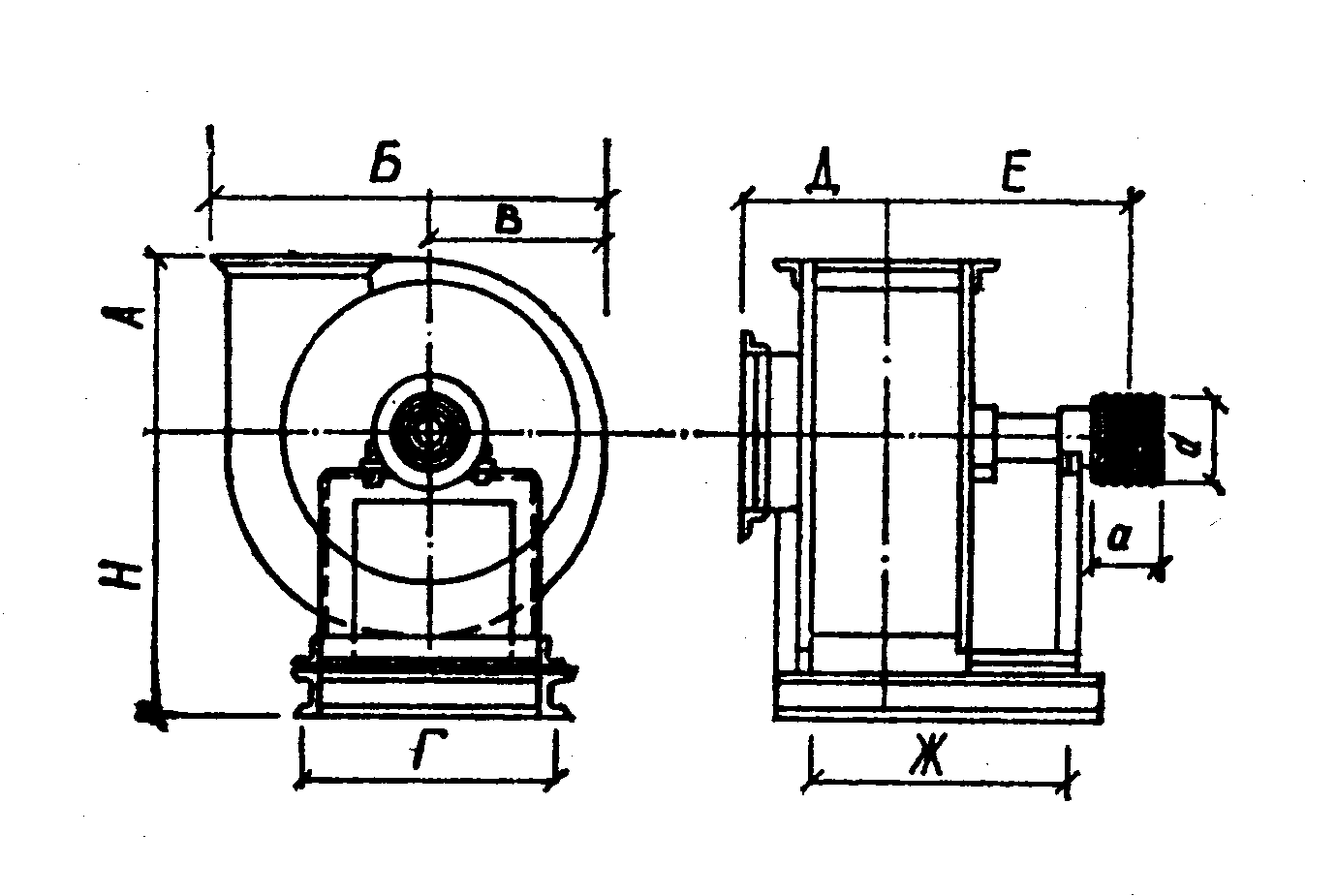

Рис. 13.8. Центробежный пылевой вентилятор ЦП7-40, исполнение 6 (см. табл. 13.7)
Таблица 13.8
Размер, мм, фланцев входного и выходного отверстий центробежных вентиляторов цп7-40
№ вентилятора |
D |
D1 |
D2 |
А |
А1 |
А2 |
n1 |
d1 |
n2 |
d2 |
n3 |
d3 |
5 |
300 |
342 |
368 |
300 |
372 |
346 |
12 |
11 |
3 |
10 |
3 |
10 |
6 |
360 |
402 |
428 |
360 |
433 |
405 |
12 |
11 |
3 |
10 |
3 |
10 |
8 |
480 |
530 |
562 |
480 |
588 |
540 |
16 |
12 |
5 |
12 |
5 |
12 |
13.5.4. Вентиляторы центробежные пластмассовые
Вентиляторы (по ТУ 22-3640-76, исполнение 1) предназначены для перемещения невзрывоопасных воздушных сред, в которых винипласт и полипропилен являются коррозионностойкими материи ми. Вентиляторы изготовляют но ГОСТ 5976—73. Технические данные приведены в табл. 13.9—13.10.
Таблица 13.9
Вентиляторы центробежные коррозионностойкие пластмассовые Ц4-76. Комплектация электродвигателями (исполнение 1)
-
№ вентилятора
Электродвигатель серии
АО и АО2
4А
Тип
мощность, кВт
частота вращения, об/мин
тип
мощность, кВт
Частота вращения, об/мин
АО
АО2
2,5К
3К
4К
5К
АОЛ-22-2 АОЛ-21-4
—
—
АОЛ2-21-4
АО2-31-6
0,6
0,27
1,1
1,5
2800
1400
1400
950
4АА63В2 4АА63А4 4А80А4
4А100L6
0,55
0,25
1,1
2,2
2740
1380
1420
950
Рис. 13.9. Центробежные вентиляторы пластмассовые Ц4-76 № 2,5к; Зк; 4к; 5к (исполнение 1) а — общий вид; б и в — фланцы входного н выходного отверстий;
г—план отверстий под фундаментные болты
Таблица 13.10
