Основні технологічні регулювання жатки

Для забезпечення оптимальних режимів функціонування робочі органи жатки мають ряд технологічних регулювань:

• вимоги зрізання стебел;

• переміщення мотовила по горизонталі;

• переміщення мотовила по вертикалі;

• зміна кута нахилу граблин ексцентрикового мотовила;

• регулювання запобіжної мути мотовила;

• зрівноважування корпуса жатки;

• приводу різального апарата;

• натяг пасів планчастого транспортера.

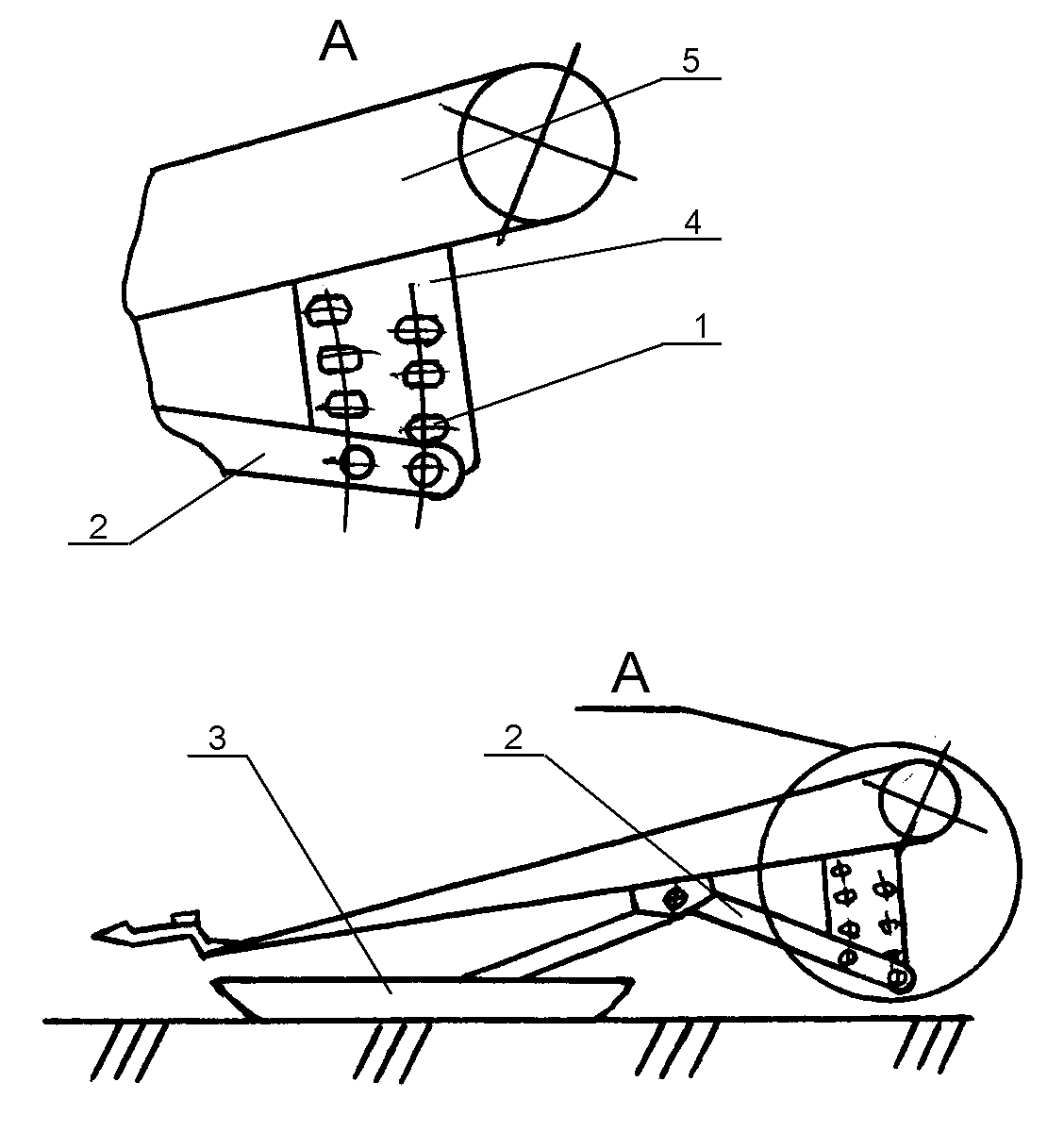

Висота зрізання стебел встановлюється переміщенням і фіксуванням у відповідних отворах 1 рукоятки 2 башмака 3 відносно кронштейна 4 балки 5 (Рис. 4.7). При скошуванні прямостоячих і незначно полеглих хлібів для покращення якості валка правий і лівий копіювальні башмаки встановлюються на різну висоту зрізання. При цьому для збільшення вмісту колосків на поверхні валка, що необхідно при важких умовах роботи, платформу на башмаках встановлюють з нахилом в сторону, протилежну напрямку переміщення транспортером зрізаних рослин. Для збільшення вмісту колосків у внутрішніх шарах валка, як це потрібно при сухих і жарких умовах збирання, платформу на башмаках установлюють з нахилом в сторону переміщення транспортером зрізаних рослин.

Рис.4.7. Схема регулювання положення башмака.

Частота обертання мотовила вибирається такою, щоб колова швидкість його планок перевищувала б поступальну швидкість комбайна в 1,2-2 рази. При такій швидкості планки мотовила добре підводять стебла до різального апарата, утримують їх в момент зрізання і укладають зрізані стебла на паси транспортера. Якщо оберти мотовила надмірно великі то планки мотовила можуть вибивати зерно, що призводить до надмірних втрат. При понижених обертах мотовила планки не будуть достатньо активно підводити стебла до різального апарата і можуть мати місце втрати від незрізаного колоса.

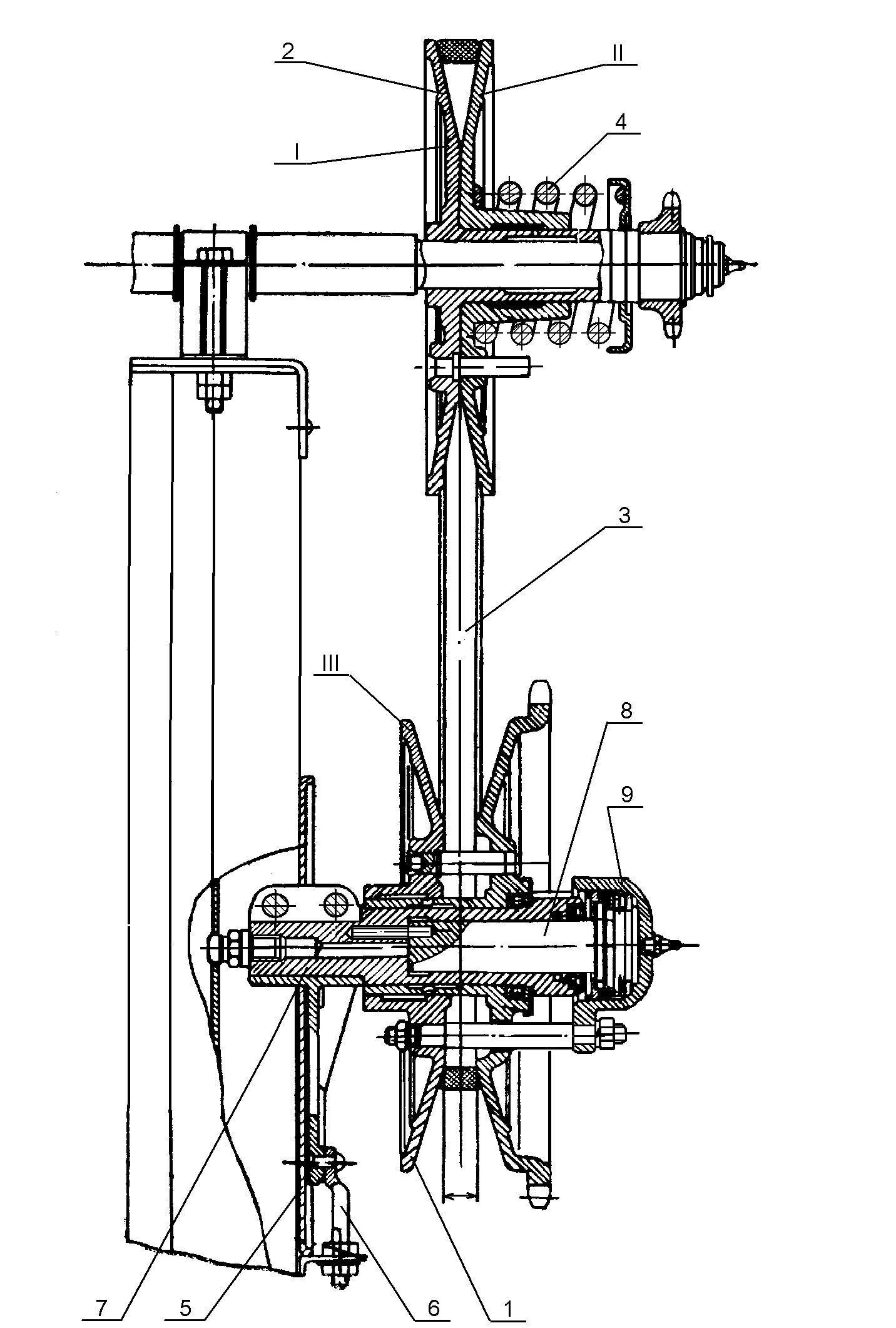

Зміна числа обертів мотовила забезпечується варіатором (Рис.4.8), який встановлюється на правій боковині жатки. Варіатор складається з двох шківів: нижнього ведучого 1 і верхнього веденого 2 і з’єднаних спеціальним варіаторним пасом 3. На верхньому шківі варіатора для стиснення дисків застосовується центральна пружина 4. Нижній шків кріпиться на кронштейн у вигляді плити 5 привареної до правої боковини жатки. Пас варіатора натягується шляхом переміщення нижнього шківа з кронштейном по овальних пазах за допомогою гвинта 6.

Коли в гідроциліндрі нижнього шківа тиск масла відсутній, то під дією пружини диски верхнього 2 шківа І і ІІ зближаються і видавлюють пас на коло найбільшого діаметру шківа. При цьому пас відсовує рухомий диск III на нижньому шківі і встановлюється на колі найменшого діаметра. Цьому положенню варіатора відповідають мінімальні оберти мотовила (24.5 об/хв). Щоб збільшити частоту обертання мотовила, необхідно рукоятку управління краном-розподільника в кабіні енергетичного засобу перевести з нейтрального положення в робоче. При подачі масла в циліндр 7 шток 8 і зв’язана з ним хрестовина 9 переміщають вправо рухомий диск, який виштовхує пас на більший діаметр. Під дією паса (так як його довжина, а також міжцентрова відстань між шківами залишаються незмінними) диски на верхньому шківі, стискають пружину 4, розходяться і пас переходить на коло меншого діаметру. Положенню варіатора, коли пас на нижньому шківу знаходиться на колі більшого діаметру, відповідають максимальні оберти мотовила (645 об/хв). Пас може розміщуватись в будь-якому проміжному положенні на шківах варіатора, і кожному положенню паса будуть відповідати проміжні оберти мотовила.

При збиранні полеглих і напівполеглих хлібів мотовило повинно бути опущене і знаходитись попереду різального апарата. При збиранні прямостоячих хлібів мотовило повинно бути підняте і наближене до різального апарата. Регулювання мотовила по висоті забезпечується гідроциліндром 15 шток якого піднімає тримач 16 мотовила. Керування гідроциліндром забезпечується з кабіни

Рис.4.8. Варіатор регулювання частоти обертання мотовила.

засобу агрегатування. Виніс мотовила вперед і назад забезпечується переміщенням повзуна по тримачу.

Регулювання кута нахилу граблин ексцентрикового мотовила необхідне при збиранні хлібів різної полеглості. При збиранні прямостоячого хліба граблини мотовила встановлюють так, щоб їх пальці і планки розміщувались вертикально чи з нахилом вперед під кутом 15⁰. Полеглі хліби доцільно збирати з сильно нахиленими назад пальцями граблин. Дані регулювання досягаються зміною положення тяги ексцентриків з роликами відносно повзунів. Чим більше полеглі хліби необхідно збирати тим далі назад відносно повзуна зміщується тяга ексцентрика.

Планки мотовила при збиранні прямостоячих низькорослих культур закріплюють на кронштейнах граблин в нижньому положенні. При збиранні частково полеглих культур планки встановлюють в середньому чи верхньому положенні. При збиранні сильно полеглих і сплутаних хлібів планки знімаються. Планки мотовила також рекомендується знімати при збиранні густих високостебельних культур.

Щоб запобігти поломок граблин мотовила в момент вивантаження маси на платформу жатки, необхідно перед роботою жатки провести регулювання запобіжної муфти мотовила. Дане регулювання зводиться до перевірки стиснення пружин, яке повинно забезпечувати спрацювання її при прикладенні до граблини мотовила зусилля 100-120 Н. при цьому напрям обертання мотовила повинен бути зворотнім.

Регулювання зрівноваження корпуса жатки здійснюється за допомогою блоків зрівноважувальних пружин, встановлених з правої і лівої сторони похилої камери. Пружини натягуються за допомогою болтів. Пружини повинні бути натягнуті так, щоб корпус жатки, тиснув на копіювальні башмаки з зусиллям 250 Н. При більшому тискові вони будуть зариватися в грунт. Якщо тиск переважування корпуса буде меншим 25 кг, то корпус може відриватися від грунту.

До основних регулювань різального апарата відносяться: регулювання співпадання вісей сегментів з вісями пальців в крайніх положеннях. Досягається це зміною довжини шатуна. Неспівпадання вісей допускається до 5 мм.

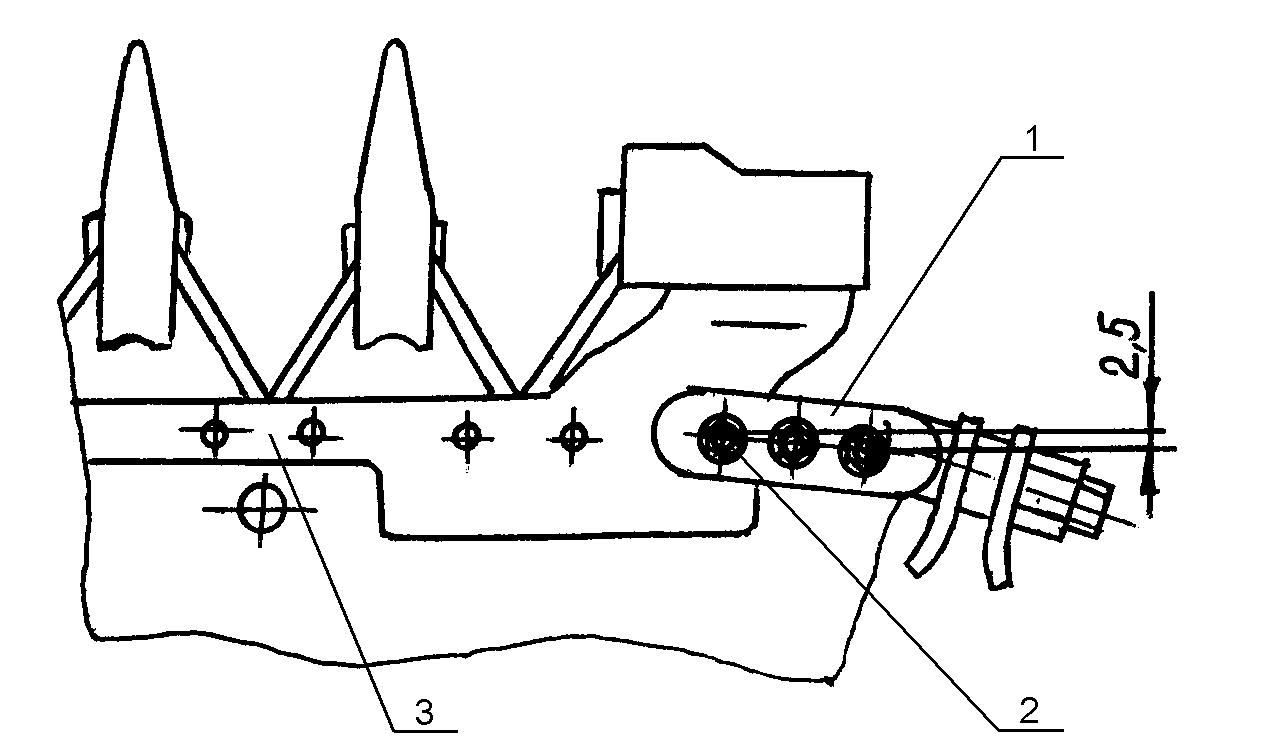

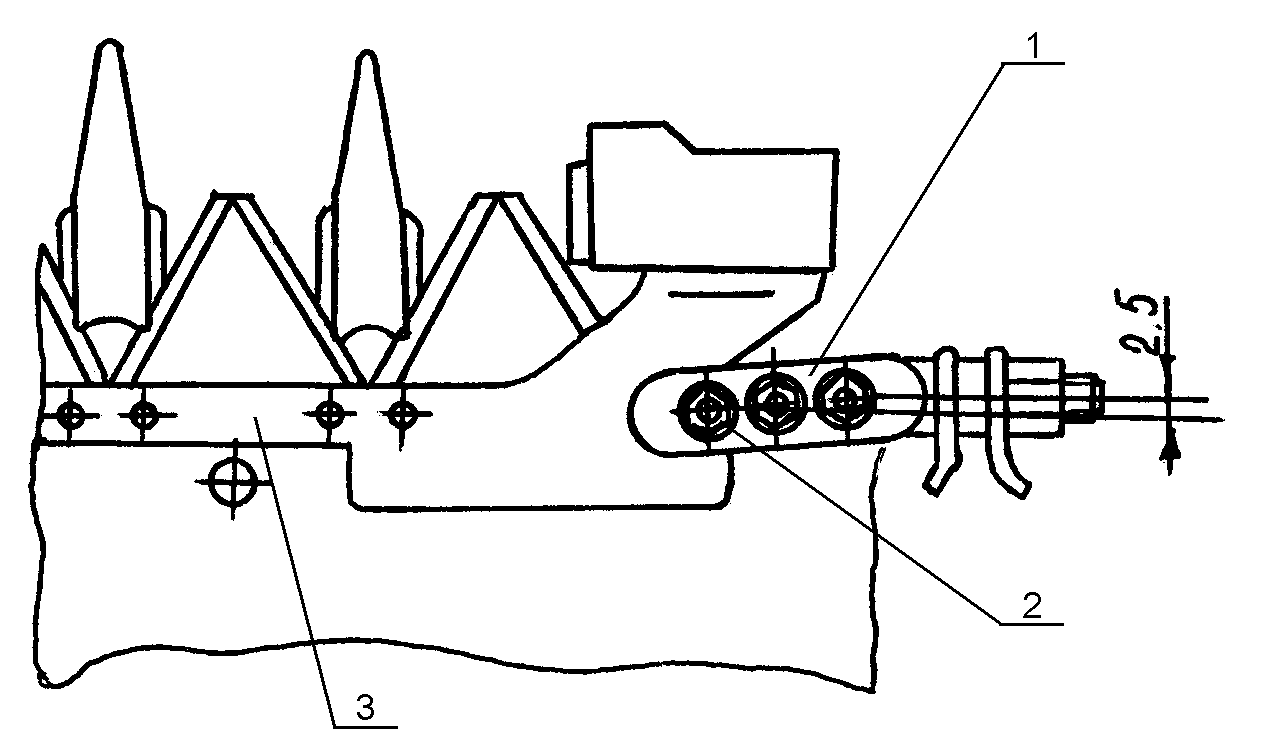

Регулювання положення коромисла здійснюється з метою, щоб з’єднувальні щоки 1 в крайніх положеннях ніска мали однакове відхилення (2,5 мм) вперед і назад (Рис.4.9) відносно вісі 2 головки ножа 3. Регулювання здійснюється переміщенням коромисла в пазах кронштейна.

Рис.4.9. Регулювання коромисла.

Решта регулювань, які мають відношення до різального апарата були розглянуті в роботі № 3.

Транспортерні паси натягуються за допомогою натяжного пристрою. Натяг пасів повинен бути таким, щоб при його підніманні за середню частину висота піднімання його над настилом була в межах 200-250 мм.

Визначення ширини захвату жатки в залежності від врожайності культури та характеристик комбайна

Від співвідношення ширини захвату жатки (ширини ділянки поля з якої формується валок, конструктивних та експлуатаційних характеристик комбайнів, які використовуються при підбиранні валка залежить ефективність збиральних робіт.

Одним із шляхів підвищення продуктивності робіт при збиранні зернових є збільшення ширини захвату жаток, але даний показник не може бути безкінечним і обмежується він пропускною здатністю молотарки комбайна. Пропускна здатність - хлібна маса, яка може бути перероблена молотаркою за 1 секунду).

Подачу хлібної маси в молотарку можна визначити як

, (1)

де - поступальна швидкість комбайна, м/с ( =1…2м/с);

- потужність валка (маса одного погонного метра валка), кг на 1 м довжини.

Оптимальним вважається значення =2,5…5 кг на 1 м довжини.

Потужність валка становить

, (2)

де - урожайність зерна, Т/га;

- ширина захвату жатки, м;

- коефіцієнт вмісту зерна (З) в хлібній масі (З+С)

(3)

В залежності від співвідношення З і С для різних зернових культур змінюється від 0,25 до 0,55.

Підставивши значення у вираз (1) отримаємо

.

Завантаження молотарки комбайна повинно відповідати її пропускній здатності, тобто ,

де - приведена пропускна здатність молотарки комбайна, кг/с. для різних класів комбайнів значення різне і в більшості випадків знаходиться в межах 5…12 кг/с. Для нормальної роботи комбайна необхідно, щоб

.

Звідки допустима ширина ділянки з якої скошується хліб, і яку можна прирівняти до ширини захвату жатки становить

.

Широкозахватні жатки залежно від урожайності можуть утворювати 1;2 чи 3 валки. При низькій врожайності можна формувати здвоєний валок двома проходами жатки по полю.
