Конструкція косарки кс-2,1 передбачає слідуючі регулювання:
1.Положення ножа відносно пальців різального апарата регулюється зміною довжини шатуна. Максимальне відхилення вісей симетрії сегментів з вісями симетрії пальців у крайніх положеннях не повинно перевищувати 3 мм.
2.Нахил різального апарата змінюється в залежності від характеру травостою, поворотом пластини тягової штанги по рифлених шайбах.
3.Зміною довжини шпренгеля регулюється кут атаки пальцевого бруса, його величина повинна становити 3.
4.Висоту зрізу регулюють зміною висоти кріплення смуги відносно опорної поверхні башмака.
5.Тиск зовнішнього башмака на грунт регулюється зміною жорсткості компенсаційної пружини (для внутрішнього 250…300 Н, для зовнішнього 100…150 Н).
6.Зазори між сегментами і протирізальними пластинами регулюються ударами молотка по нажимній лапці (його величина повинна бути в межах 0,5…1 мм.).
7.Натяг приводних пасів регулюють переміщенням кронштейна кріплення ведучого шківа.
Існують такі безпальцеві сегментні різальні апарати з двома ножами, що рухаються назустріч один одному. В свою чергу вони також класифікуються на:
- апарати з одинарним пробігом ножа де:
S = t/2
- апарати з одинарним пробігом ножа де:
S = t
- апарати з одинарним пробігом ножа де:
S = 1,5t
Ці апарати мають ряд переваг над пальцевими: це відсутність пасивних елементів (пальців), повне урівноваження інерційних сил в приводі. Такі апарати використовують для роботи в складних умовах (сплутані, полеглі, забур’янені трави), або ж при роботі на великих швидкостях до 18 км/год. Недоліком цих апаратів є складність виготовлення та прискорене зношення деталей вузлів тертя.
Різальні апарати ротаційного типу.
Дані різальні апарати широко використовуються на тракторних косарках.
В залежності від конструкції різальні апарати ротаційного типу бувають:
з горизонтальною віссю обертання ножів
- з вертикальною віссю обертання ножів
Ножі, що мають горизонтальну вісь, обертаються в вертикальній площині. Такі ножі здатні не лише зрізати стебла рослин, а й подрібнити його, тому, такі різальні апарати встановлюються на силосних комбайнах, жниварках для збирання кукурудзи тощо. Вони здатні зрізувати і подрібнювати, як тонкі стебла трав так і грубі стебла кукурудзи чи соняшника.

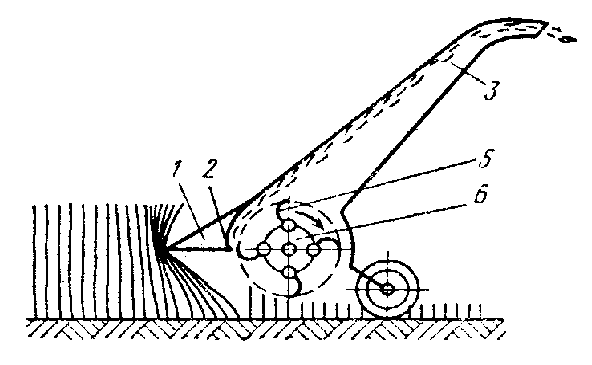

Косарка що має різальний апарат з ротаційними ножами, які обертаються в вертикальній площині (Рис.3.4) працює наступним чином: при поступальному русі машини передній щит 1 нахиляє стебла вперед.
Рис.3.4. Схема ротаційної косарки з горизонтальною віссю обертання ротора.
Рухомий ніж зрізає нахилені вперед стебла і з великою швидкістю подає їх до нерухомої протирізальної пластини 3, де подрібнює повторними ударами ножів і завдяки кінетичній енергії, яку подрібнені частинки отримали від рухомих ножів, вони транспортуються по трубі 4 до транспортного засобу.
Барабан 6 з ножами 5 обертається з великою швидкістю (швидкість різальних кромок досягає 40…50 м/с для трав, та 20…25 м/с для грубих стебел).
На практиці також використовуються різальні апарати роторного типу, ножі яких обертаються в горизонтальній площині. Їх застосовують для скошування високоврожайних, полеглих трав, також при обкосах пасовищ та вигонів з метою знищення жорстких бур’янів та дрібних кущів.

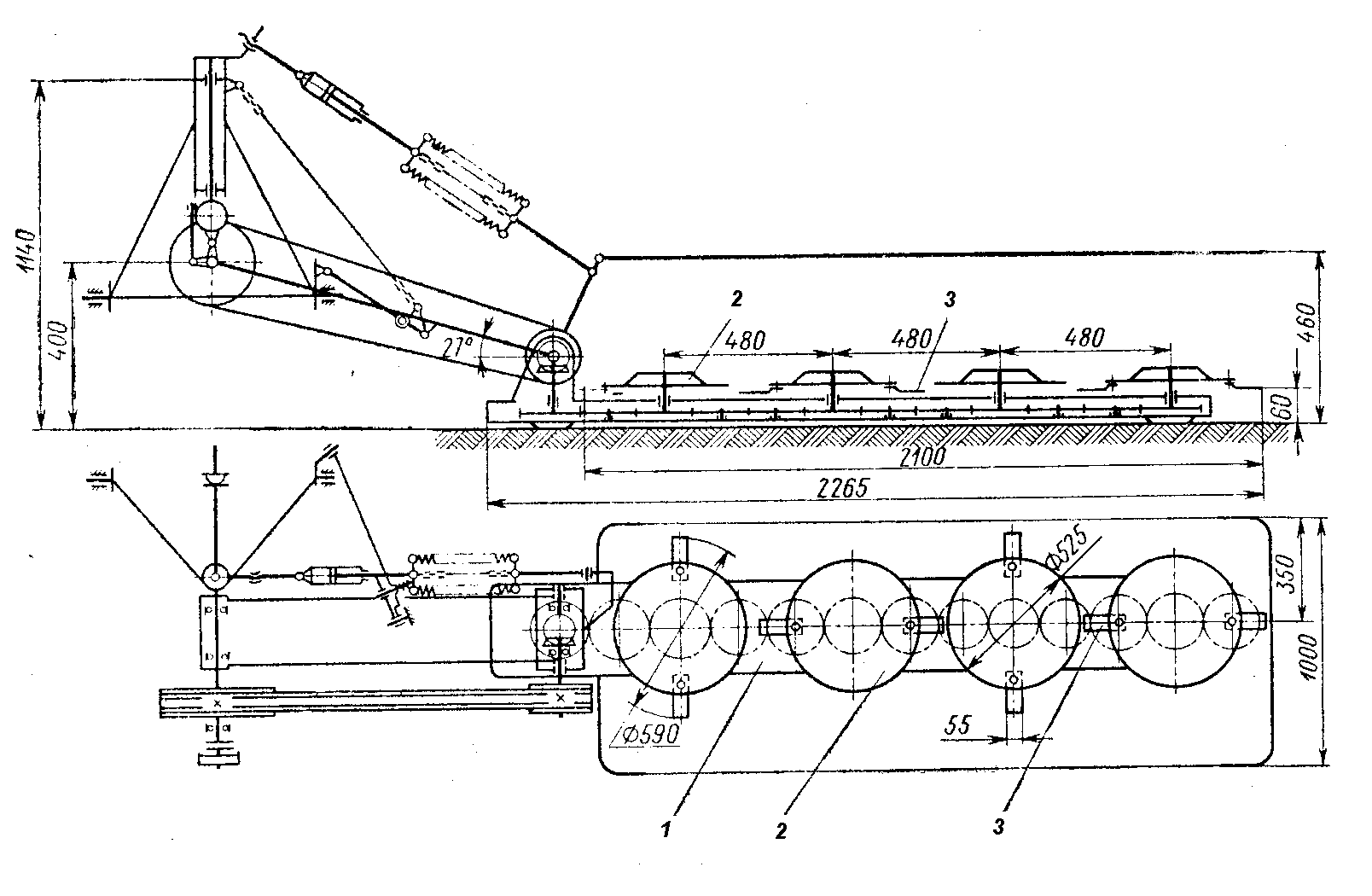

Тракторна косарка КРН-2,1 оснащена різальним апаратом такого типу (Рис.3.5). Різальний апарат косарки КРН-2.1 складається з бруса 1, в верхній частині якого встановлено ротори 2, з двома рухомо закріпленими на кожному планчатими ножами 3. Корпус бруса з нижньої частини закрито кришкою, брус опирається на грунт опорними башмаками, які в свою чергу мають механізми регулювання висоти зрізу.
Р
ис.3.5.
Тракторна
косарка КРН-2,1(з вертикально розташованими
вісями обертання ножів).
Ротори обертаються зі швидкістю 200 об/хв, привід їх здійснюється від ВВП трактора через відповідний механізм передач.
Недоліком роботи цих різальних апаратів є значна вібрація при роботі а також засміченість скошеної маси.
Практична частина роботи.
1.На прикладі косарки КС-2,1 та стенда з елементами різальних апаратів ознайомитись з їх конструкцією.
2.Виконати регулювання довжини ходу ножа на косарці КС-2,1.
3.Згідно з індивідуальним варіантом вихідних даних, що приведені в таблиці 3.1, вибрати тип різального апарата для скошування вказаної культури.
Зміст звіту.
1.Описати призначення та будову різальних апаратів.
2.Привести їх класифікацію.
3.Вказати основні регулювання.
4.Виконати рисунок, указаний викладачем.
5.Виконати індивідуальне завдання.
Контрольні запитання.
1. Яке призначення різальних апаратів косарок та жниварок ?
2. Класифікація різальних апаратів за типом робочих органів ?
3. Класифікація сегментно пальцевих різальних апаратів ?
4. Класифікація роторних різальних апаратів ?
5. Назвіть основні регулювання сегментно-пальцевих різальних апаратів ?
6. Назвіть недоліки та переваги роторних косарок.
Таблиця 3.1.
Вихідні данні для виконання практичного завдання.
№ варіанта |
Тип культури |
№ варіанта |
Тип культури |
1 |
Пшениця |
16 |
Суданська трава |
2 |
Кукурудза на силос |
17 |
Кропива |
3 |
Горох |
18 |
Просо |
4 |
Соя |
19 |
Знищення бурянів на пасовищах |
5 |
Люцерна на корм |
20 |
Жито |
6 |
Рапс |
21 |
Мак |
7 |
Коріандр |
22 |
Сорго |
8 |
Соняшник на зерно |
23 |
Гичка цукрового буряка |
9 |
Рис |
24 |
Люцерна на зерно |
10 |
Конопля |
25 |
Льон |
11 |
Кукурудза на зерно |
26 |
Гречка |
12 |
Гірчиця |
27 |
Ячмінь |
13 |
Конюшина |
28 |
Люпин |
14 |
Стебло земляної груші |
29 |
Чина |
15 |
Квасоля |
30 |
Овес |
