Будова принцип роботи та регулювання штангового
Обприскувача оп – 2000 – 2 – 01.
Причіпний штанговий обприскувач ОП – 2000 – 2 – 01 призначений для малооб’ємного обприскування пестицидами посівів польових культур , в тому числі таких , що вирощуються за інтенсивною технологією , а також для внесення рідких комплексних добрив (РКД) і інших мінеральних добрив шляхом поверхневого обприскування .
Основні технічні дані обприскувача оп – 2000 – 2 – 01.
Робоча швидкість 6-12 км/год.
Місткість баку 2,0+0,5 м3
Витрати робочої рідини:
при обробці пестицидами 75-300 л/га.
гербіцидами 150-300 л/га.
при внесенні РКД 150-800 л/га.
Робочий тиск в напірній системі 0,2-0,4 МПа.
Обприскувач складається зі склопластикового бака 27 (Рис.2.1), відцентрового насоса 4 , всмоктувальної і напірної комунікацій, регулятора тиску 12, редуктора 3, ежектора 29, запірного механізму 8, розподільника 31, штанги 24, розпилювачів 26.
Заправка бака
робочою рідиною проводиться власним
заправним пристроєм за допомогою
насоса 4 , для чого до розподільника
приєднуюють заправний рукав 30 з
фільтром 33. Також заправка бака
здійснюється пересувними заправними
засобами через клапан 21 у заливній
горловині.

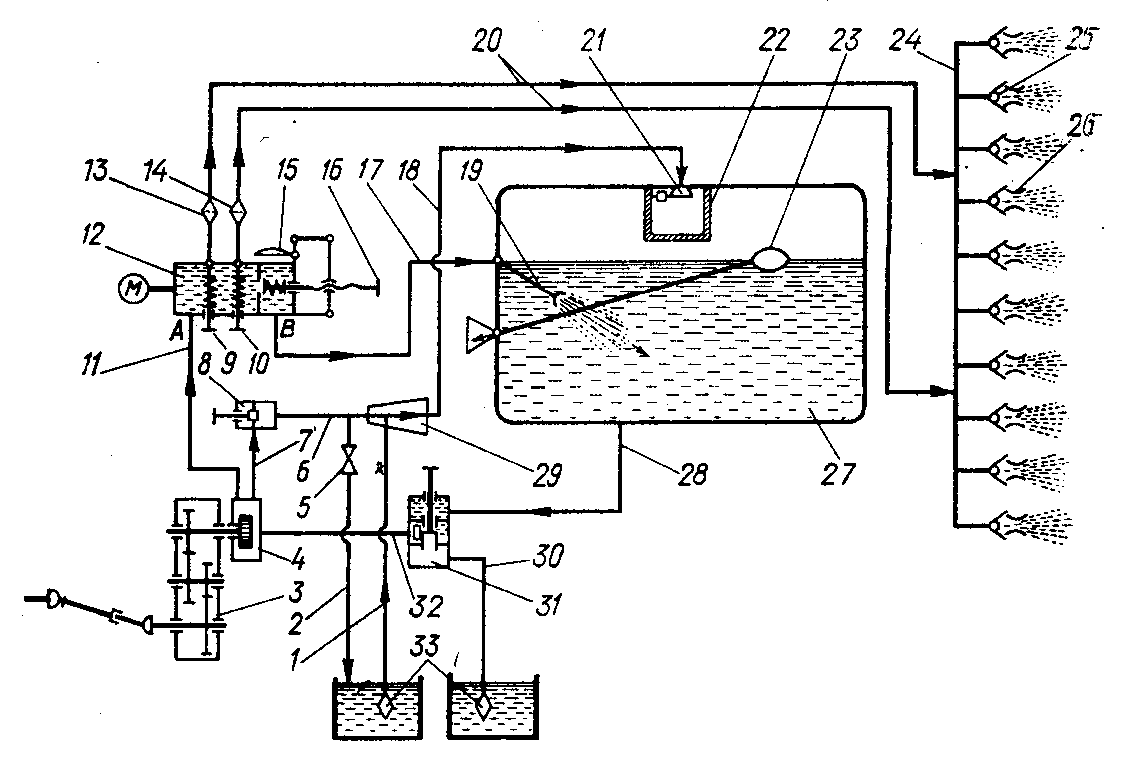

Рис.2.1. Оприскувач ОП-2000-2-01.
Робочу рідину із розчинних концентрованих рідких і сухих отрутохімікатів можна приготувати безпосередньо в обприскувачі. Для цього насосом 4 у бак закачують воду , розподільник 31 переключають у режим “Робота” і опускають рукав 1 з фільтром 33 у заправний бак з концентрованими отрутохімікатами , вмикають насос , який засмоктує воду із резервуара і подає в корпус ежектора 29 , створюючи розрідження в рукаві 1. В результаті рідина із заправного бака 34 надходить по рукаву 1 у корпус ежектора , змішується з водою і по рукаву 18 нагнітається в резервуар. Для заправки сухими легкорозчинними отрутохімікатами відкривають кран 5 і частина води по рукаву 2 нагнітається в бак з отрутохімікатом , розчиняє його та по рукаву 1 потрапляє в ежектор 29 і в бак 27. Щоб перемішати рідину в баку відкривають клапан 16 і включають насос 4. Рідина при цьому рухається через розподільник 31 , насос 4 , регулятор тиску 12 і потрапляє в гідромішалку 19.
Для проведення обприскування закривають запірний пристрій 8 , розподільник 31 переключають у режим “Робота”, відкривають клапани 9 і 10 і вмикають насос. З баку по рукаву 28 рідина надходить у розподільник 31, а потім у насос і нагнітається ним у порожнину А регулятора тиску 12 , звідки через фільтри 13 і 14 – у рукави 20 і по них в колектори штанги 24. Через розпилювачі 26 рідина наноситься на рослини або поверхню поля суцільною смугою на ширину захвату штанги (18; 21,6; 22,5 м.). Штангу встановлюють по висоті на 0,7-1,3 м так , щоб факели розпилу перекривали один одного.
Якщо в регулятор надходить зайва рідина , то спрацьовує редукційний клапан 16 і рідина з регулятора по рукаву 17 через гідромішалку 19 потрапляє в бак. Завдяки цьому в порожнині А і в штанзі 24 зберігається постійний тиск , на який відрегульовано клапан 16.
Витрати робочої рідини регулюються зміною кількості розпилюючих пристроїв на штанзі, а також установкою необхідного тиску в напірних комунікаціях за допомогою регулятора тиску. Робочий тиск контролюють за допомогою манометра М. Рівень робочої рідини контролюють за допомогою рівнеміра 23.
Колеса обприскувача можна встановлювати на колію 1400 , 1500 і 1800 мм. В залежності від відстані між торцем валу відбору потужності та причіпною серьгою регулюють довжину причепа.
При обприскуванні суцільних посівів, коли при проходженні чергового гона трактористу не видно межу обробленої і необробленої ділянки , для забезпечення якісної роботи агрегата межі кожного гону відмічають вешками.
Практична частина роботи.
1. Налагодити обприскувач на заданий режим роботи. Виходячи з заданого значення (Табл. 2.1) витрат робочої рідини (пестицидів чи РКД) по таблицях 2,3,4 визначити робочий тиск , кількість розпилювачів та їх схему розташування згідно з рисунками 3,4,5. Для одержання більшої продуктивності
Таблиця 2.1
Вихідні дані до виконання практичної частини.
№ варіанта |
Вид роботи |
Витрати препарату л/га |
№ варіанта |
Вид роботи |
Витрати препарату л/га |
1 |
Звичайне малооб’ємне обприскування пестицидами. |
175 |
19 |
- // - |
663 |
2 |
- // - |
144 |
20 |
- // - |
735 |
3 |
- // - |
125 |
21 |
- // - |
744 |
4 |
- // - |
188 |
22 |
- // - |
982 |
5 |
- // - |
166 |
23 |
- // - |
1095 |
6 |
- // - |
215 |
24 |
- // - |
605 |
7 |
- // - |
373 |
25 |
Обприскування по інтенсивній технології. |
320 |
8 |
- // - |
415 |
26 |
- // - |
270 |
9 |
- // - |
310 |
27 |
- // - |
352 |
10 |
- // - |
329 |
28 |
- // - |
251 |
11 |
- // - |
345 |
29 |
- // - |
118 |
12 |
- // - |
295 |
30 |
- // - |
106 |
13 |
Внесення РКД |
382 |
31 |
- // - |
145 |
14 |
- // - |
501 |
32 |
- // - |
126 |
15 |
- // - |
425 |
33 |
- // - |
553 |
16 |
- // - |
330 |
34 |
- // - |
425 |
17 |
- // - |
620 |
35 |
- // - |
388 |
18 |
- // - |
560 |
36 |
- // - |
470 |
перевагу слід віддавати варіанту з більшою швидкістю та більшим тиском. Варіант завдання представлено в табл. 2.1.
Таблиця 2.2.
Звичайне малооб’ємне обприскування пестицидами , розпилювачі з отвором діаметром 1,6 мм.
Тиск на ма- номет-рі при подачі рідини в бак через пере- лив , МПа |
Робо- чий тиск при подачі на штангу МПа |
Вилив через один розпи- лювач, л/хв. |
Шири- на захва-ту , м |
Кіль- кість розпи- люва- чів , Шт |
Норма витрат , л/га при швидкості руху , км/год (передачі).
|
|||||
8,9 (4) |
10,54 (5) |
12,34 (4) |
7,97 (5)* |
9,36 (4)* |
11,47 (7)* |
|||||
0,2 0,3 0,4 0,5 0,6 |
0,2 0,25 0,37 0,46 0,56 |
2,5 2,85 3,6 3,9 4,3 |
18,5 |
37
|
337 384 485 526 580 |
285 324 410 444 490 |
243 277 350 379 418 |
376 429 542 587 647 |
322 367 463 502 553 |
262 294 377 408 450 |
0,2 0,3 0,4 0,5 0,6 |
0,2 0,3 0,4 0,5 0,6 |
2,5 3,0 3,7 4,1 4,4 |
19 |
19 |
169 222 249 279 297 |
142 188 211 233 251 |
122 161 180 199 214 |
188 248 179 309 331 |
161 212 238 264 283 |
131 173 144 215 230 |
0,2 0,3 0,4 0,5 0,6 |
0,2 0,3 0,4 0,5 0,6 |
2,5 3,3 3,7 4,1 4,4 |
19,5 |
13 |
112 148 166 184 198 |
95 125 140 156 137 |
81 107 120 133 143 |
126 166 186 206 221 |
107 142 159 176 189 |
87 115 129 143 153 |
* Робота з включеним понижуючим редуктором
Таблиця 2.3
Регулювання обприскувача на внесення РКД.
Тиск на ма- нометрі при подачі рідини в бак на перелив МПа |
Робо-чий тиск при по- дачі на шлангу, МПа |
Вилив через один розпи- лювач, л/хв. |
Шири-на за- хвату, м. |
Кіль-кість розпи- ллюва- чів, шт |
Норма внесення , л/га , при швидкості руху , км/год (передача)
|
||||
7,25 (3) |
8,9 (4) |
10,54 (5) |
7,97 (5)* |
9,33 (6)* |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Продовження табл. 2.3.
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
0,2 0,3 0,4 0,5 0,6 |
0,2 0,3 0,4 0,5 0,6 |
10,2 11,2 13,4 15,0 16,4 |
28 |
14 |
422 463,6 554,8 621 679 |
343,7 377,4 451,5 505,5 552,6 |
290,7 319 381,9 427,5 467,4 |
383,9 421 503,8 564 616,6 |
327,4 359,5 430 481,5 526,4 |
0,2 0,3 0,4 0,5 0,6 |
0,19 0,27 0,35 0,45 0,56 |
10,0 11,0 13,2 14,8 16,3 |
25,5 |
17 |
552 607 728 817 899 |
449 494 593 665 733 |
380 417 501 562 619 |
502 552 662,5 743 818 |
429 472 566 635 699 |
0,2 0,3 0,4 0,5 0,6 |
0,14 0,25 0,34 0,44 0,55 |
- 10,8 13,0 14,6 16,2 |
23 |
23 |
- 894 1076 1208 1341 |
- 728 876 984 1092 |
- 615 740 831 922 |
- 813 979 1099 1220 |
- 695 836 939 1042 |
Таблиця 2.4.
Регулювання обприскувача на витрату робочої рідини при обприскуванні в інтенсивних технологіях (ширина захвату 21,6 м , діаметр вихідного отвору дефлекторних розпилювачів1,6 мм).
Тиск на ма- нометрі при подачі рідини в бак на перелив МПа |
Робо-чий тиск при по- дачі на штангу, МПа |
Вилив через один розпи- лювач, л/хв. |
Кіль- кість розпи- люва- чів, Шт |
Норма внесення , л/га , при швидкості руху , км/год (передача)
|
|||||
8,9 (4) |
10,54 (5) |
12,34 (6) |
7,97 (5)* |
9,33 (6)* |
11,47 (7)* |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
Продовження табл. 2.4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
0,2 0,3 0,4 0,5 0,6 |
0,2 0,25 0,37 0,46 0,56 |
2,50 2,85 3,60 3,90 4,30 |
41 |
319 365 461 499 550 |
270 308 389 421 465 |
231 263 332 360 397 |
357 407 514 557 614 |
305 348 439 476 525 |
248 283 357 387 427 |
0,2 0,3 0,4 0,5 0,6 |
0,2 0,26 0,38 0,47 0,57 |
2,50 2,95 3,65 4,0 4,36 |
22
|
177 208 258 282 308 |
149 176 218 239 262 |
127 150 186 204 222 |
197 233 288 316 344 |
168 199 246 270 294 |
137 162 200 219 239 |
0,2 0,3 0,4 0,5 0,6 |
0,2 0,3 0,4 0,5 0,6 |
2,50 3,30 3,70 4,10 4,40 |
11 |
84 111 125 138 148 |
71 94 105 117 125 |
61 80 90 100 107 |
94 124 139 154 166 |
804 106 119 132 142 |
654 86 97 107 115 |
