Загальна будова та технологічний процес роботи комбайна.
Комбайн Дон-1500 призначений для збирання колосових культур, як прямим комбайнуванням, так і роздільним способом. Використання додаткових пристосуваннь дозволяє ефективно використовувати даний комбайн на збиранні зернових, круп’яних і дрібнонасінневих культур, соняшнику, насінників трав, сої, рису, а також кукурудзи на зерно. Основними складальними одиницями комбайна є: жатка, похила камера, молотильний апарат шириною 1500 мм, клавішний соломотряс, очисний пристрій, бункер, двигун, силова передача, ходова частина, гідросистема, кабіна з майданчиком керування, електрообладнання і електронна система контролю технологічного процесу і стану машини. Для підбору валків комбайн комплектують платформою підбирачем для роздільного збирання хлібів. В залежності від зони використання, умов збирання і потреб господарства комбайн може комплектуватися копнувачем для збирання незернової частини урожаю, капотом для укладування соломи і полови в валок чи подрібнювачем, який працює по різних технологічних схемах: збирання соломи і полови в причіпні візки, розкидання подрібненої соломи по полю, тощо.
Технологічний процес прямого комбайнування відбувається слідуючим чином (Рис.5.1).Подільники жатки 1 відокремлюють смугу хліба, що дорівнює ширині захвату жатки. Граблини 3 мотовила 2 підводять порції стебел до різального апарату 28. Зрізані стебла надходять на жатку і шнеком 26 транспортуються до центру жатки, де їх підхоплюють пальці підбирального механізму і спрямовують до проміжного бітера проставки 25, яким хлібна маса спрямовується до транспортера 24 похилої камери. Нижня гілка транспортера переміщує масу у молотильний апарат. Барабан 5, що обертається, б’є бичами по стеблах, протягує їх через зазор між барабаном і підбарабанням 20, відокремлюючи з колосків зерно. Основна маса зерна (70-80%) разом зі значною частиною полови і збоїни просипається крізь решітку підбарабання на стрясну дошку 22. Друга частина вороху викидається з молотильного апарату на відбійний бітер 19, який зменшує швидкість руху соломи і спрямовує її на клавішний соломотряс 9. Під час руху вороху по пальцьовій решітці, закріпленій на вихідній частині підбарабання, відбувається виділення зерна з соломи. Бітер 19 відводить обмолочену масу від барабану і запобігає намотуванню на нього стебел.
На клавішах соломотряса соломиста маса інтенсивно перетрушується. Зерно і дрібні домішки просипаються крізь отвори клавіш і сходять по їх дну на стрясну дошку 22. Солома транспортується клавішами до виходу з молотарки і граблинами соломонабивача 10 переміщується в камеру копнувача 11.
Зерновий ворох, який надходить на стрясну дошку 22, що коливається, транспортується до верхнього решета 15. Під час руху зернової суміші по стрясній дошці вона розділяється на фракції: зерно переміщується донизу, а збоїна – догори. На пальцьовій решітці 17 стрясної дошки крупні домішки затримуються, а полова та інші дрібні домішки провалюються вниз і, падаючи на верхнє решето очистки, продуваються повітряним потоком, який створюється вентилятором 18. Полова та інші легкі домішки видуваються з молотарки. Зерно просипається крізь просвіти жалюзійних решіт і збирається у жолобі шнека 16, потім скребковим елеватором подається в завантажувальний шнек і далі в бункер 8.
Недомолочені колоски затримуються на верхньому решеті і переміщуються по ньому на подовжувач 13, крізь його просвіти просипається в жолоб колосового шнека 14, який подає їх в елеватор домолочуючого пристрою. Домолочений ворох знову поступає на стрясну дошку для наступного очищення.
Крупні домішки, що не пройшли через просвіти подовжувача 13, разом з легкими домішками виводяться з молотарки і за допомогою половонабивача 12 надходять у копнувач 11. Солома у копнувач набивається соломонабивачем 10. Сформована копна викидається на поле.

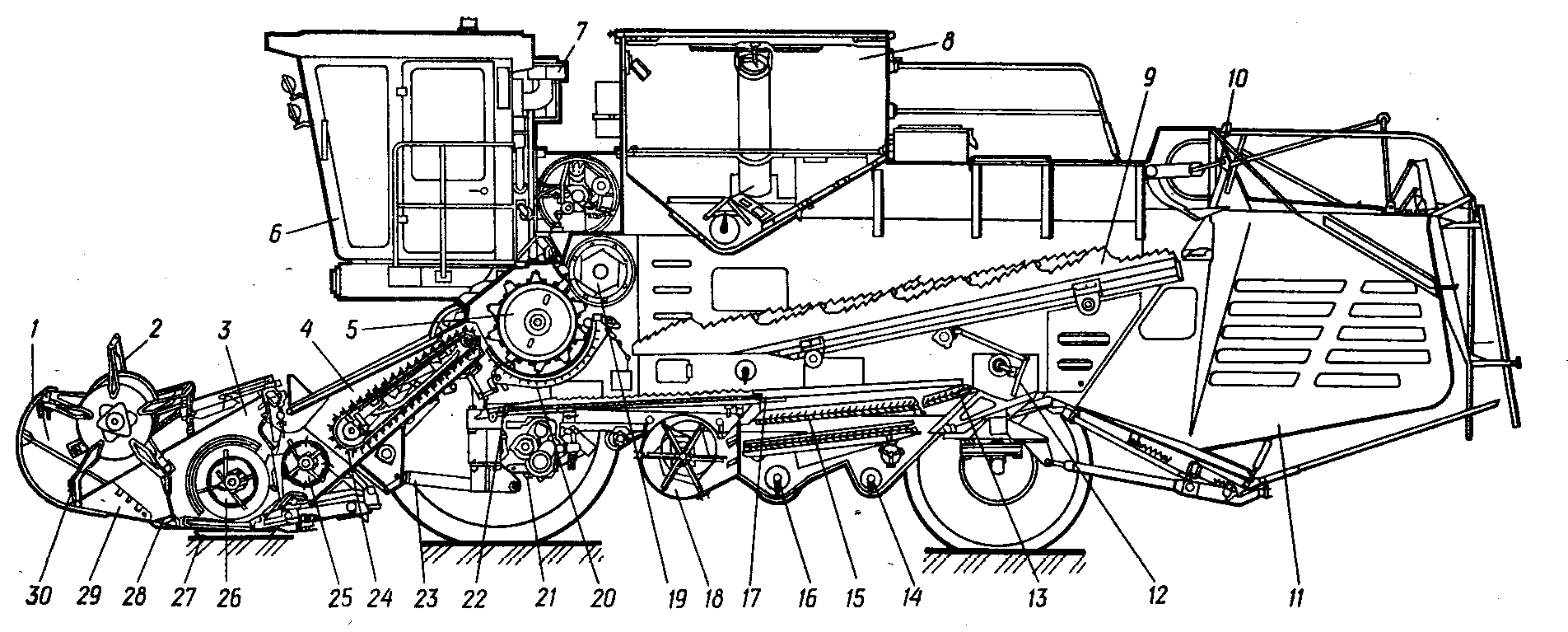

Рис. 5.1.Зернозбиральний комбайн Дон-1500.
