17 Координатные коммутационные системы



   Эксплуатация АТС ДШ выявила их существенные недостатки. Основной прибор коммутации - ШИ, ДШИ - сложен по своему устройству, требует значительных затрат ручного труда в процессе его изготовления и эксплуатации. Контакты искателей - это скользящие контакты, недостаточно надежны и быстро изнашиваются, требуют постоянного контроля со стороны обслуживающего персонала, что увеличивает эксплуатационные расходы. Все эти недостатки отсутствуют в координатных АТС, которые характеризуются:

   - применением МКС;

   - звеньевым построением ступеней искания;

   - использованием групповых управляющих устройств на ступенях искания;

   - обходным способом установления соединений;

   - регистровым управлением.

   Преимущества АТСК:

   - быстродействие установления соединения по сравнению с ДШ системами;

   - надежность коммутации разговорных цепей;

   - простота обеспечения многопроводной коммутации;

   - простота производства оборудования системы;

   - невысокие эксплуатационные расходы.

   Основными коммутационными приборами координатных АТС являются МКС и реле. В отечественных координатных АТС используют унифицированную конструкцию, позволяющую получать различные типы МКС, из которых основными являются МКС 10х20х6; 20х20х3.

   В большинстве случаев коммутационные блоки АТСК построены с использованием многозвеньевых схем. Принцип построения блока определяется не только ступенью искания, но и рядом других факторов (емкостью построения телефонной сети, величиной нагрузки, требуемой проводностью и т.д.).

Функциональные схемы наиболее распространенных блоков:

   - блоки с расширением типа вертикаль – поле – вертикаль - поле (В - П - В – П);









        3 МКС          2 МКС             6 МКС       8 МКС                  4 МКС        6 МКС

     10х20х6        20х10х6                     10х20х6                                  20х20х3

       Система АТСК 100/2000        АТСК и АТСКУ                       АТСК и АТСКУ



   Блоками с расширением оборудуются ступени группового искания, на которых можно организовать 20 направлений с доступностью 20 выходов в каждом направлении. Доступность пучков можно увеличивать, т.е. организовать пучки с Д = 40 и Д = 60, но только за счет уменьшения количества направлений.

Координатные системы являются системами с обходным способом установления соединений и косвенным (регистровым) управлением. Подключение регистров к комплектам связи в большинстве случаев осуществляется через ступень регистрового искания.

Функциональные системы РИ строятся со сжатием, так как количество комплектов много больше, чем количество регистров. Это, в свою очередь, объясняется тем, что время занятия комплекта одним вызовом много больше длительности занятия регистра













                МКС 10х10х12                           5 шт. МКС 20х10х6

              Система АТСК 100/2000              Система  АТСКУ



Ступени абонентского искания комплектуются 100 или 1000 линейными абонентскими группами.. Если группы мелкие (N=100), то применяют единый двусторонний трехзвенный  блок типа П – В – П – В – П - В.















                           Блок АИ-АВ системы АТСК 100/2000



В АТСК и АТСК-У используются 1000-линейные абонентские группы. В этом случае ступень строится из 4-х звеньев. Такая схема   типа П – В – П – В – П – В – П - В  реализуется из двух типов 2-х звеньевых блоков АВ и СД, имеющих следующие параметры:















      Блок    АК – АВ                                                            Блок АИ - СД



На тысячную абонентскую устанавливают десять блоков АВ и от двух до четырех блоков СД в зависимости от входящей нагрузки. Поля звеньев С всех блоков СД одной группы запараллеливают и организуют 10 направлений доступностью Д=20 линиям. Количество организуемых направлений соответствует числу сотенных групп  в АИ-1000.

Управляющие устройства в АТСК

Управление соединением в АТСК осуществляется двумя типами УУ: регистрами и маркерами. Адресная информация от номеронабирателя ТА поступает в регистр импульсами постоянного тока со скоростью 10 имп/с по проводам абонентских линий. После фиксации адресной информации регистр по требованию маркера отдает соответствующее количество знаков маркеру для установления соединения в пределах блока (ступени). Этот обмен в большинстве случаев осуществляется с использованием разговорных проводов по способу “челнок” быстродействующим кодом. Принцип челночного обмена информацией состоит в том, что маркер производит запрос информации, по которому регистр выдает соответствующую часть информации в маркер (каждая цифра запрашивается отдельно). Затем маркер производит анализ полученной комбинации цифр и если количество знаков достаточно для поиска направления выполняются следующие этапы установления соединения. Остальные знаки набранного абонентом номера выдаются по запросу в последующие ступени искания.

   Для обеспечения быстродействия обмена информацией последняя кодируется. Кодирование и декодирование информации выполняют кодовые приемопередатчики (КПП). В отечественных системах типа “К” используются два кода: ПЧК в АТСК 100/2000 и многочастотный (“2 из 5” и “2 из 6”) в АТСК и АТСКУ.

Сигналы управления при ПЧК неравномерны по длительности, так как образуются изменением полярности на проводах тракта передачи различное число раз. Преимуществом этого кода является быстродействие по сравнению с некодированной передачей обычным батарейным способом и простота построения КПП. Однако, этот код имеет недостатки: низкую помехозащищенность и необходимость наличия физических цепей (по уплотненным линиям этот код не передается).

Многочастотный код, который не имеет указанных недостатков, строится с использованием частот разговорного спектра частот: 700 Гц, 900, 1100, 1300, 1500, 1700 Гц.

Каждый сигнал передается одним импульсом, состоящим из комбинации токов двух частот. Этот код получил название “2 из 6” и “2 из 5”. Источники частот - общестанционный генератор. Прием сигналов осуществляют электронные кодовые приемники (КП).

В отдельных случаях в АТСК используют многопроводный код. Такой способ используется в АТСК 50/200 и между функциональными управляющими устройствами на ступени АИвх. в АТСК городского типа между МСД и МАВ.

В отечественных АТСК для приема адресной информации от НН ТА используется абонентский регистр АР или АРБ. Оба типа регистров принимают информацию импульсами постоянного тока. Выдача из АР осуществляется кодом, принятым в системе. Регистр АРБ может выдавать информацию как кодировано, так и импульсами постоянного тока. Регистрами АРБ оборудуются системы на сетях с АТСК и АТСДШ.

АТСК отечественного выпуска применяют маркеры, устанавливаемые в каждом блоке каждой ступени искания. Маркер функционирует согласно следующему  обобщенному алгоритму: отыскивает вход, по которому поступил сигнал занятия, отыскивает свободный или нужный выход по принятой из регистра информации, с которым нужно соединить занятый вход, отыскивает свободные доступные промежуточные линии для выполнения соединения между входом и выходом. В процессе установления соединений на ступенях ГИ и АИ вх. маркер взаимодействует с регистром.

При одновременном поступлении нескольких заявок в блок маркер обслуживает их по системе с ожиданием. Очередность обслуживания вызовов определяется устройством, которое называется «распределитель преимуществ».

На рисунке ниже представлена схема АТСК-У на сети с пятизначной нумерацией:

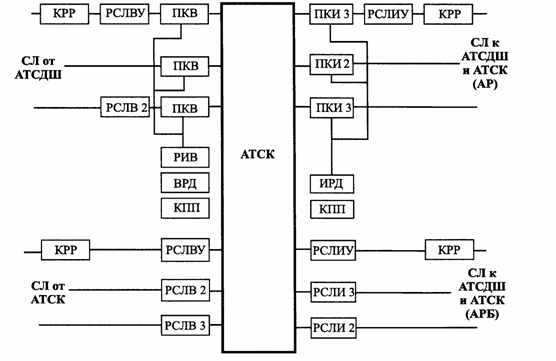

Принципы организации межстанционных связей в системе АТСК с разнотипными и однотипными станциями можно разобрать по следующему рисунку:





Разобрать алгоритм установления соединений в системе при организации внутристанционной и межстанционной связи можно по приведенным выше рисункам с использованием таблицы сигналов, передаваемых в прямом и обратном направлениях между управляющими устройствами. Ниже приводится таблица сигналов:
