14 Структура коммутационного поля цск



            Коммутационное поле ЦСК, также как и коммутационные поля ранее рассмотренных систем, является  составным из коммутационных блоков двух структур: блоков пространственной коммутации (БПК) и блоков временной коммутации (БВК).

            БПК предназначен для синфазной коммутации каналов определенных входящей и исходящей УСЛ, то есть служит для соединения одноименных каналов разных УСЛ.







БПК можно представить как пространственный коммутатор на Nвх и Мисх УСЛ, содержащих по n-каналов. Вентили открываются в соответствии с временной последовательностью от управляющего комплекса (УК).

БВК предназначен для асинфазной коммутации временных каналов, то есть для перегруппировки временных каналов в УСЛ.

























За входящей линией закрепляются информационные запоминающие устройства (ИЗУ). 1 тракт - 32 слова по 8 бит каждое. Информация в ячейках ИЗУ может храниться в течении времени, не превосходящего одного цикла.

Если необходимо в данной УСЛ скоммутировать канал i с каналом j, то информация, хранящаяся в ячейке i ИЗУ должна считываться в момент t_j, соответствующий  j-му временному интервалу в цикле. То есть информация в i-ом ИЗУ задерживается на такое время, пока на выходе не появится j-й временной интервал. При полнодоступном включении БВК информация, хранящаяся в любой ячейке ИЗУ, должна считываться в любом из n временных интервалов.

На основе БПК и БВК можно строить коммутационные поля различных структур. Можно построить КП на основе БПК или БВК. Более экономичным будет вариант комбинированного использования. Поле может быть двухзвенным П-В или В-П, трехзвенным П-В-П или В-П-В, а также многозвенным с разным сочетанием блоков БВК и БПК. Ниже приводятся возможные структуры полей некоторых систем ЦСК.

            В-П-В - поле DTS, NEAX-61, DX-200.

            В-П-П-П-В - EWSD (Нем.Сименс).

            П-В - S-12 (Нем.Алкатель).

                Рассмотрим коммутационное поле типа В-П-В. Для соединения между собой любых линий или любых временных каналов в коммутируемых линиях необходимо не только осуществлять пространственную коммутацию линий в пространственном коммутаторе ПКВ, но и коммутацию во времени (временную коммутацию), то есть перестановку во времени каналов. Для этой цели предусматриваются запоминающие устройства, называемые информационной памятью ИП_А и ИП_С. ИП позволяют записать приходящие разговорные сигналы в виде 8-битовой кодовой группы сигнала и передать (считать) их далее в произвольной временной позиции. Количество блоков ИП_А равно числу входящих уплотненных линий, ИП_С - исходящих уплотненных линий. Число ячеек в каждом блоке ИП_A и ИП_С равно числу временных каналов. Информация, поступающая по i-му каналу, записывается в i-ую ячейку ИП_А (ИПс). Считывание может производиться в любой другой временной позиции, поэтому блок ИП по своему действию эквивалентен схеме коммутатора (информация переносится из любого входящего канала в любой исходящий).









Каждому звену коммутации (временному или пространственному) - соответствуют периферийные УУ, называемые управляющей памятью временной коммутации (УВП_А, УВП_С) и управляющей памятью пространственной коммутации (УППв). Каждый такой блок также содержит 32 ячейки, куда по команде ЦУУ узла коммутации (ЦУУ УК) заносится информация о номерах ячеек ИП или номере группового электронного контакта ГЭК пространственного коммутатора ПК. ГЭК размещены в точках коммутатора ПК и могут замыкаться в любой временной позиции.

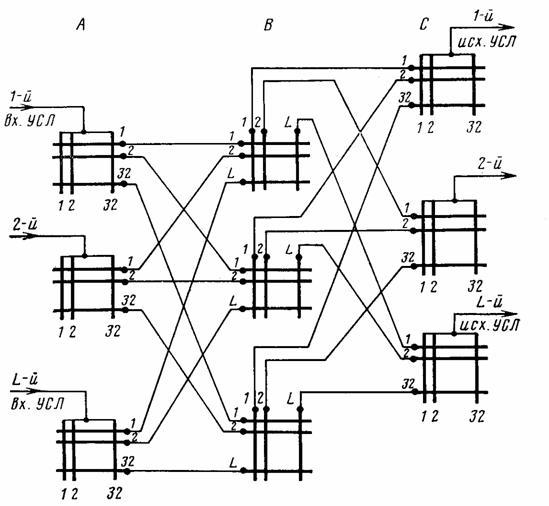

Рассмотренную схему можно представить в виде пространственного эквивалента - трехзвенной схемы, в которой на звеньях А и С осуществляется временная коммутация, а на звене В - пространственная коммутация уплотненных линий. Звено пространственной коммутации состоит из n=32 коммутаторов. Число входов и выходов каждого коммутатора соответственно равно числу входящих и исходящих уплотненных линий.
