3. Порядок выполнения работы

1. Собрать схему (рис. 1).

2. Записать технические данные измерительных приборов и аппаратов в соответствующую таблицу протокола. Записать паспортные данные счетчика.

3. Определить цену деления приборов.

4. После тщательной проверки схемы студентами и преподавателем, предупредив всех членов бригады, произвести включение схе­мы. Включив схему и убедившись, что все приборы работают нормально, приступить к выполнению лабораторной работы.

Перед тем, как начать проверку счетчика, нужно убедиться в том, что счетчик не имеет самохода. Для этого необходимо выключить нагрузку. При этом согласно ГОСТу, диск не должен вращаться.

Установить номинальный ток нагрузки – 5А при номинальном напря-жении. Записать показания счетного механизма до начала проверки и по исте-чению трех минут работы счетчика. Результаты проверки записать в табл. 1.

Повторить измерения при меньшей нагрузке – соответственно 4А, 3А, 2А и 1А. Устанавливая поочередно реостатами нагрузку от 5 до 1 ампера, производить запись показания приборов в табл. 1, одновременно подсчитывая число оборотов диска за три минуты.

5. Обработка результатов проверки производится следующим образом:

5.1. Оценка погрешности измерений.

В зависимости от того, в каких единицах отсчитывается время t, электро-энергия измеряется в кВтчас или Втс.

Погрешность измерений

∆W = [(W_изм – W)/W]100, % ,

где W_изм – измеренной (по прибору) значение потребленной электроэнергии;

W – расчетное значение потребленной электроэнергии

.

5.2. Расчет относительной погрешности электросчетчика.

Относительная погрешность счетчи­ка

γ_отн = [(C_н – C₀)/C₀ ]100, % ,

где С₀ – действительная постоянная счетчика, определяемая по соотношению

C₀ = W/n ;

C_н – номинальная постоянная счетчика – паспортное значение, определяемое по данным, приведенным на щитке прибора;

например: 1 кВтчас соответствует 1200 оборотов диска счетчика – в этом случае

.

6. Оформить отчет по работе, согласно общим методическим указаниям. Построить график зависимости γ_отн = ƒ(I). График строится ломаными линиями, которые получаются при соединении полученных точек. Начало графика лежит в точке пере­сечения осей координат. Дать заключение о пригодности счетчика к эксплуатации.

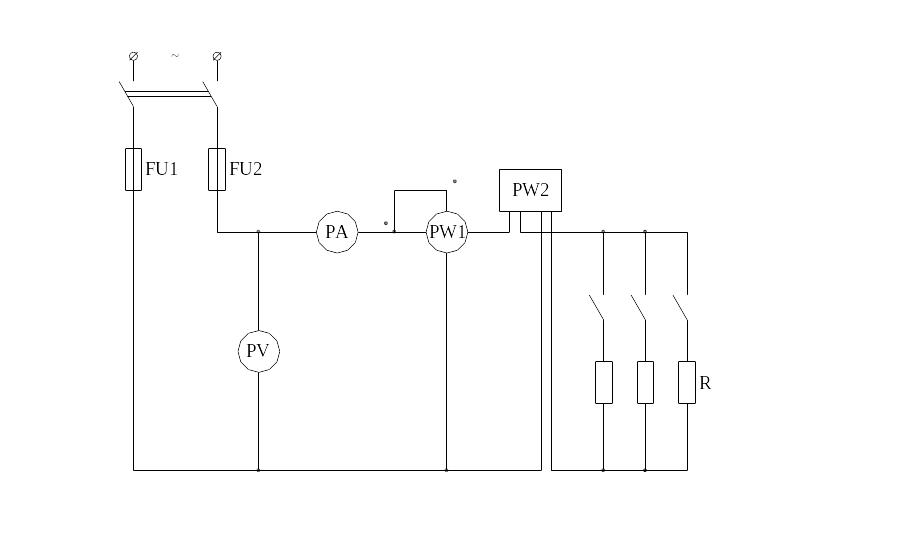

Рис. 1. Схема включения однофазного счетчика электроэнергии

Таблица 1

	Измерения						Вычисления
						n		γотн
1
2
3
4
5
