3. Порядок выполнения работы

1. Собрать схему (рис. 1).

2. Записать технические данные измерительных приборов и аппаратов в соответствующую таблицу протокола. Записать паспортные данные счетчика.

3. Определить цену деления приборов.

4. После тщательной проверки схемы студентами и преподавателем, предупредив всех членов бригады, произвести включение схе­мы. Включив схему и убедившись, что все приборы работают нормально, приступить к выполнению лабораторной работы.

Перед тем, как начать проверку счетчика, нужно убедиться в том, что счетчик не имеет самохода. Для этого необходимо выключить нагрузку. При этом согласно ГОСТу, диск не должен вращаться.

Установить номинальный ток нагрузки – 5А при номинальном напряжении. Записать показания счетного механизма до начала проверки и по истечению трех минут работы счетчика. Результаты проверки записать в таблицу 1.

Повторить измерения при меньшей нагрузке – соответственно 4А, 3А, 2А и 1А. Устанавливая поочередно реостатами нагрузку от 5 до 1 ампера, производить запись показания приборов в таблицу 1, одновременно подсчитывая число оборотов диска за три минуты.

5. Обработка результатов проверки производится следующим образом:

1. Оценка погрешности измерений.

В зависимости от того, в каких единицах отсчитывается время t, электроэнергия измеряется в кВтчас или Втс.

Погрешность измерений

∆W = [(W_изм – W)/W]100, % ,

где W_изм – измеренной (по прибору) значение потребленной электроэнергии;

W – расчетное значение потребленной электроэнергии

.

2. Расчет относительной погрешности электросчетчика.

Относительная погрешность счетчи­ка

γ_отн=[(C_н – C₀)/C₀ ]100, % ,

где С₀ – действительная постоянная счетчика, определяемая по соотношению

C₀=W/n ;

C_н – номинальная постоянная счетчика – паспортное значение, определяемое по данным, приведенным на щитке прибора; например: 1 кВтчас соответствует 1200 оборотов диска счетчика – в этом случае

.

6. Оформить отчет по работе, согласно общим методическим указаниям. Построить график зависимости γ_отн =ƒ(I). График строится ломаными линиями, которые получаются при соединении полученных точек. Начало графика лежит в точке пере­сечения осей координат. Дать заключение о пригодности счетчика к эксплуатации.

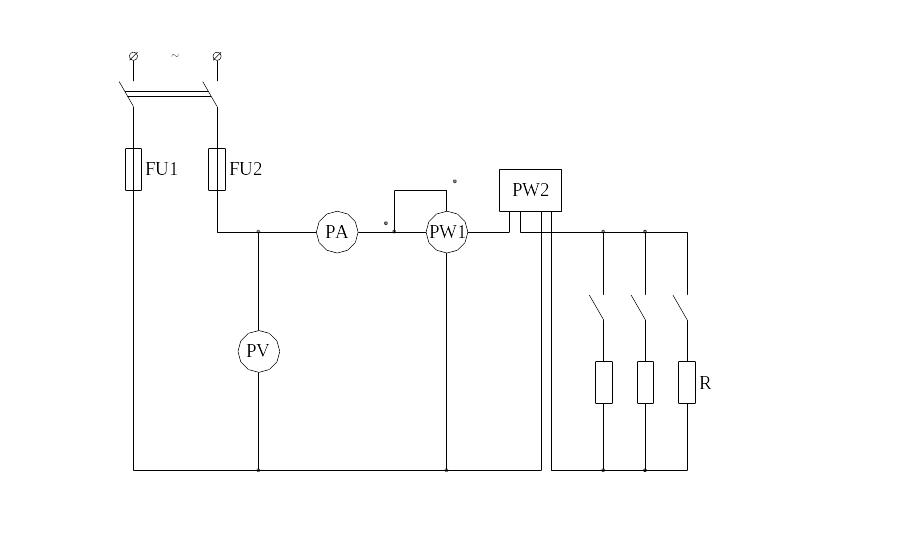

Рисунок 1. Схема включения однофазного счетчика электроэнергии

Таблица 1

	Измерения						Вычисления
						n
1
2
3
4
5

КОНТРОЛЬНЫЕ ВОПРОСЫ

1. Как включается ваттметр для измерения активной мощности в цепи переменного тока?

2. Для чего сердечник катушки выполняется из электротехнической стали, а не из неферромагнитного материала?

3. Как изменяются показания ваттметра и амперметра при вытягивании сердечника из катушки?

4. Как изменяются активное сопротивление катушки и ее индуктивность при вытягивании сердечника?

5. Как изменяются коэффициент мощности катушки и ее реактивная мощность при вытягивании сердечника?

6. Как изменяются полное сопротивление катушки и напряжение на ее зажимах при вытягивании сердечника?

7. Как определить величину коэффициента мощности по показаниям приборов схемы?

8. Какие виды мощности и энергии различают в цепях переменного тока?

9. Объясните принцип действия индукционного электросчетчика.

10. Как проводится проверка электросчетчика методом ваттметра и секундомера?

11. Что называется постоянной электросчетчика и в каких единицах она измеряется?

12. Как проверяется наличие "самохода" в электросчетчиках?

13. По каким формулам определяются погрешности электросчетчика?

14. Можно ли индукционным электросчетчиком измерить электроэнергию в цепи постоянного тока?
