3. Порядок выполнения работы

1. Собрать схему (рис. 20) для измерения активной мощности одноэлементным ваттметром.

2. Записать технические данные измерительных приборов и аппаратов в соответствующую таблицу протокола. Определить цену деления приборов.

3. После тщательной проверки схемы студентами и преподавателем, предупредив всех членов бригады, произвести включение схе­мы.

  1. Приступить к выполнению работы. Для этого, симметрично изменяя нагрузку, записать показания приборов в табл. 8. В качестве нагрузки используется трехфазный электродвигатель и регулируемая трехфазная симметричная нагрузка. Первое измерение произвести при включении только электродвигателя. Последующие измерения – при последовательном включении симметричной активной нагрузки.

Таблица 8

Измерения

Вычисления

U, B

I, A

PW, Вт

P, Вт

Cos 

1

2

3

4

  1. Обработка результатов экспериментов.

Активная мощность трехфазного потребителя определяется по соотношению

.

Коэффициент мощности

.

  1. Собрать схему (рис. 20) для измерения активной мощности двухэлементным ваттметром. После тщательной проверки схемы студентами и преподавателем, предупредив всех членов бригады, произвести ее включение.

  2. Продолжить выполнение работы. Для этого, изменяя нагрузку так же, как в п. 4, записать показания приборов в табл. 9. В качестве нагрузки используются те же потребители.

Таблица 9

Измерения

Вычисления

U, B

I, A

PW, Вт

P, Вт

Cos 

Sin 

Q, ВАр

1

2

3

4

8. Обработка результатов экспериментов.

Активная мощность потребителей P в этих опытах должна быть близка к показаниям прибора PW. Коэффициент мощности определяется по тому же соотношению, что и в п. 5. Величину sin  находят из известного соотношения между sin  и cos . Реактивная мощность

,

где .

  1. Собрать схему для измерения двухэлементным ваттметром реактивной мощности трехфазного потребителя – рис. 21. После тщательной проверки схемы студентами и преподавателем, предупредив всех членов бригады, произвести ее включение.

  2. Изменяя нагрузку, как и в п.7, произвести необходимые измерения и записать показания приборов в табл. 10.

Таблица 10

Измерения

Вычисления

U, B

I, A

QW, ВАр

Q, ВАр

Cos 

Sin 

1

2

3

4

  1. Рассчитать необходимые параметры граф "Вычисления" и сравнить эти результаты с расчетами по табл. 9.

  2. По результатам расчетов построить графики зависимостей P, Q и cos  в функции тока нагрузки.

13 По данным табл. 9 построить векторные диаграммы токов и напряжений для всех вариантов нагрузки.

КОНТРОЛЬНЫЕ ВОПРОСЫ

  1. Напишите формулы для определения активной, реактивной и полной мощности в трехфазной цепи при симметричной и несимметричной нагрузках.

  2. Начертите схему включения одноэлементного ваттметра для измерения активной мощности в трехфазной цепи при симметричной нагрузке с недоступной нулевой точкой.

  3. Начертите схему включения одноэлементного ваттметра для измерения активной мощности в трехфазной цепи при симметричной нагрузке с доступной нулевой точкой.

  4. Напишите, чему равны показания двух одноэлементных ваттметров, включенных для измерения активной мощности при симметричной нагрузке; в каком случае показания ваттметров одинаковы?

  5. Начертите схему включения двух одноэлементных ваттметров для измерения активной мощности в трехфазной цепи.

  6. Начертите схему включения одноэлементного ваттметра для измерения реактивной мощности в трехфазной цепи при симметричной нагрузке.

  7. Как по показаниям приборов рассчитывается коэффициент мощности трехфазной цепи?

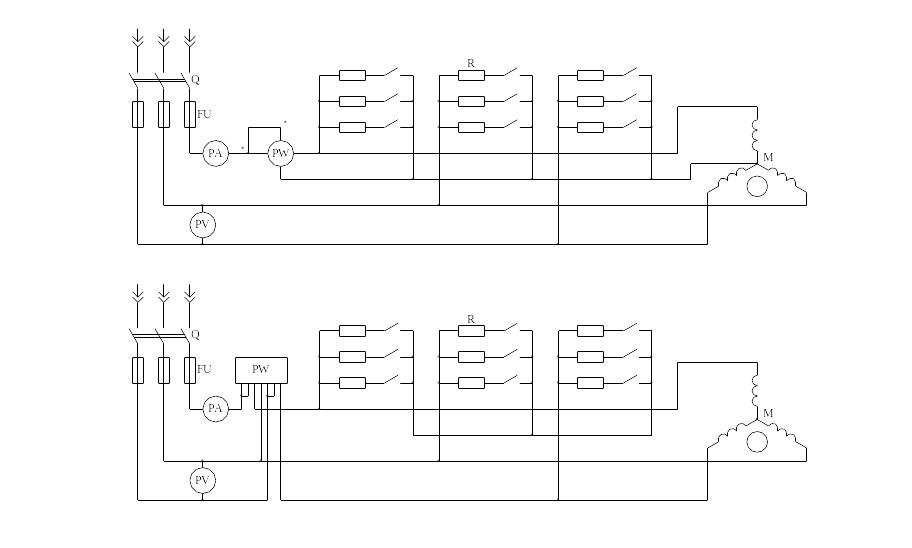

Рис. 20. Схемы включения приборов для измерения активной мощности

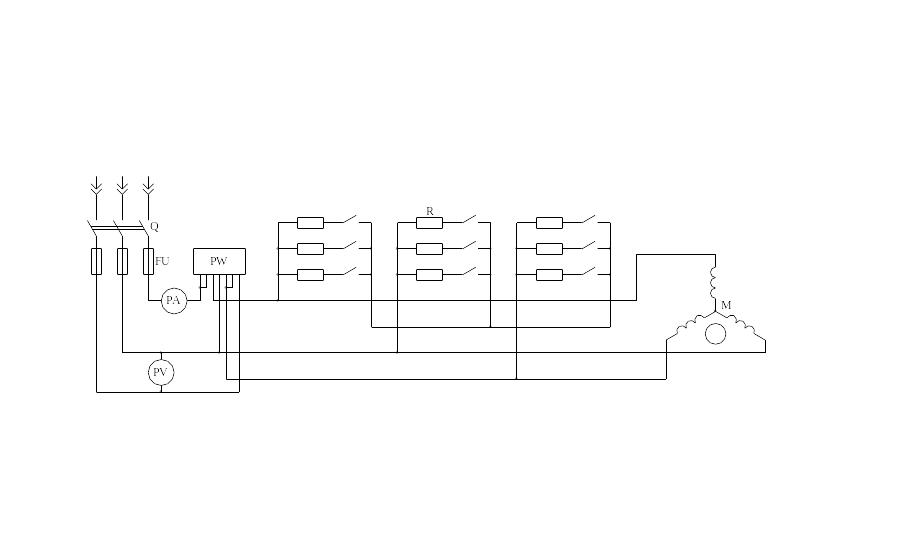

Рис. 21. Схемы включения приборов для измерения реактивной мощности

СОДЕРЖАНИЕ

Лабораторная работа № 1

Измерение электрической энергии..

Проверка счетчика электрической энергии ……………………………. 6

Лабораторная работа № 2

Последовательное соединение элементов R, L, C

в цепи переменного тока однофазной системы ……………………10

Лабораторная работа № 3

Параллельное соединение элементов R,L,С

в цепи переменного тока однофазной системы ……………………17

Лабораторная работа № 4

Соединение потребителей трехфазного тока звездой…………..…23

Лабораторная работа № 5

Соединение потребителей трехфазного тока треугольником ……28

Лабораторная работа № 6

Измерение мощности в трехфазных цепях…………………..…… 31
