Билет 11
Вопрос 1: При затяжке крепежного резьбового соединения осевой силой Q необходимо создать такой момент завинчивания Тзав, который преодолел бы сумму момента сил трения на торце гайки или головки болта и момента сил трения в резьбе Тf: Тзав = Т + Тf.
Момент трения Тf на торце гайки определяют следующим образом. Торцевая опорная поверхность гайки принимается кольцевой с наружным диаметром D, равным раствору ключа и внутренним диаметром d0, равным диаметру отверстия по болт. Для упрощения расчетов принимают, что равнодействующая силы трения fF действует по касательной к окружности среднего диаметра dс, и тогда Тf = fF dс / 2, где dс = 0,5(d0 +D). Данная формула при технических расчетах дает вполне достаточную точность.

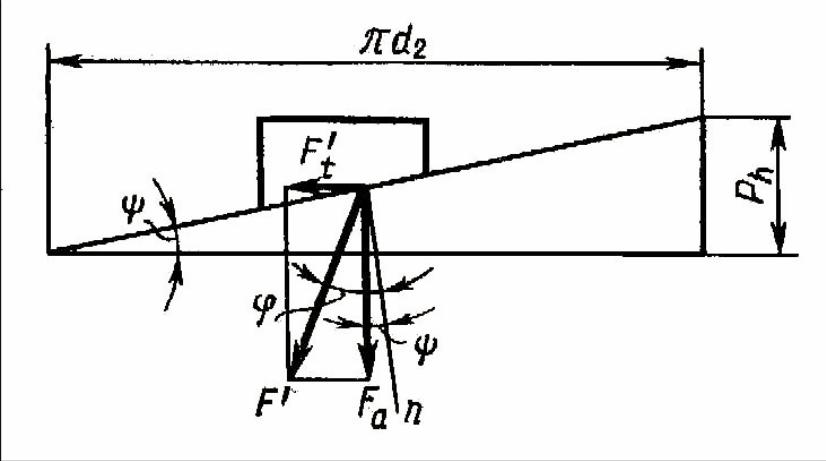

Из чертежа разложения сил при завинчивании гайки видно, что Ft = Fa tg(γ + ϕ), где ϕ - угол подъема резьбы.
окружная сила Ff = Fа tg(γ + ϕ ′),
где ϕ’ = ϕ / cos α/2 - приведенный угол трения (считая тангенс малых углов равным самим углам).
Билет 11
Вопрос 2: Шаг цепи (р) является основным параметром цепной передачи и устанавливается по ГОСТу. Чем больше шаг, тем выше нагрузочная способность цепи, но сильнее удар звена о зуб в период набегания на звездочку, меньше плавность, бесшумность и долговечность передачи. При больших скоростях принимают цепи с малым шагом. В быстроходных передачах при больших мощностях рекомендуются также цепи малого шага: зубчатые большой ширины или роликовые многорядные. Максимальное значение шага цепи ограничивается угловой скоростью малой звездочки. Методы расчета и построения профиля зубьев звездочек стандартизированы. Делительная окружность звездочек проходит через центры шарниров цепи. Однако при вытягивании цепь стремится подняться по профилю зубьев, причем тем больше, чем больше число зубьев звездочки.
При весьма большом числе зубьев даже у мало изношенной цепи в результате радиального сползания по профилю зубьев нарушается зацепление со звездочкой. Поэтому максимальное число зубьев большой звездочки ограничено: для втулочной цепи z2 ≤ 120, для зубчатой z2 ≤ 140. Число зубьев малой звездочки принимают в пределах z1 = 15 - 30 в зависимости от типа цепи и передаточного отношения. Предпочтительнее принимать нечетные числа зубьев звездочек, что в сочетании с четным числом зубьев цепи способствует более равномерному ее износу.
Относительное расположение центров звездочек может быть произвольным, но наиболее целесообразно их размещение на одной горизонтали. В этом случае вес цепи создает достаточное начальное натяжение и передача менее чувствительна к удлинению. В качестве ведущей предпочтительно делать верхнюю ветвь цепи, так как при этом исключается возможность касания ведущей и ведомой ветвей и нарушения правильности зацепления вследствие захвата провисшей цепи зубьями звездочки вне рабочей зоны. Вертикального расположения звездочек следует избегать хотя бы за счет небольшого смещения центров звездочек. Для регулирования начального натяжения и величины провисания цепи применяются такие же устройства, как и в ременных передачах - передвижные опоры звездочек, а при фиксированном межосевом расстоянии передачи - натяжные и оттяжные звездочки или гладкие ролики. При любой конструкции регулировочного устройства его ход должен быть таким, чтобы при перемещении регулирующего элемента из одного крайнего положения в другое можно было укоротить цепь на два звена.
