5. Установка «взвешенного слоя» для сушки кварцевого песка

Хорошо зарекомендовали себя для сушки кварцевого песка сушилки «взвешенного слоя», используемые на Новосельском и Раменском ГОКах, а так же Константиновском заводе бутылочного стекла и др.

Техническая характеристика установки «взвешенного слоя»:

Сечение рабочей камеры 3,0 х 1,2 м

Высота кипящего слоя 0,3 м

Площадь пода «кипящего слоя» 3,4 м²

Производительность сушилки при начальной

влажности 6,5 % и конечной 0,1 % 5,0 т/ч

Потребное количество газов 3,1 м³/с

Пылеунос 3-4 %

Температура газов в «кипящем слое» 100-125

Габаритные размеры 3,9х2,2х4,5 м

Вес металлоконструкций 3,0 т

6. Подбор оборудования для контрольного просева

На отечественных заводах наиболее часто используются сита-бураты. Для просева стекольного песка, соды, сульфата, мела, доломита, глинозема, полевого шпата используются сита № 1,4 – 0,7.

Выбор типа сита-бурат производится по показателю производительности, которая зависит от размера барабана сита. Для составных цехов большой производительности возможно использование инерционных грохотов.

Техническая характеристика сит-буратов и инерционных грохотов приведена в табл. 10 и 11.

Таблица 10

Техническая характеристика сит-буратов

Показатели характеристики	Типы сит-буратов
	СМ-237	СМ-236	650х1500	1300х2500	800х1250
Размер барабана, мм: диаметр большего основания диаметр меньшего основания длина	1100 780 3500	1100 780 2500	650 550 1500	1300 1000 2500	800 600 1250
Число оборотов в 1 мин	25	25	30	30	30
Размеры фракций, мм	0-1; 1-3; 3-5	0-1	0-1	0-1	0-1
Средняя производительность, т/ч (при ситах № 1,4 – 0,7)	3,0	2,0	1,5	4,5	1,5
Мощность электродвигателя, кВт	1,7	1,7	1,0	1,0	1,0
Число оборотов двигателя, мин	930	930	-	930	930
Габаритные размеры, мм: длина ширина высота	4813 1376 1545	3915 1366 1520	2715 1180 1005	3850 1600 2020	2500 1000 1300

Таблица 11

Техническая характеристика инерционных грохотов

Показатели характеристики	М-472	СМ-388	СМ-861
Размеры просеивающих поверхностей, м: ширина длина	1,2 1,82	1,2 1,84	1 1,5
Число ярусов сит	3	2	2
Частота вращения вала вибратора, об/с	12,3	12	12,5
Производительность, м3/ч	50	20-30	4
Мощность электродвигателя, кВт	4,5	4,5	4,5
Габаритные размеры, м: длина ширина высота	3,97 1,55 1,35	2,485 1,632 1,075	2,85 2,05 1,22

Вибросита являются высокопроизводительными, эффективными и надежными аппаратами для рассева порошкообразных, зернистых и кусковых материалов и могут быть использованы для обезвоживания материалов.

Сита (рис. 19), как правило, поставляются в двухдечном варианте (рассев материалов на 3 фракции). По требованию Заказчиков на сите может быть установлен один дополнительный каркас (рассев материала на 4 фракции) или оставлен только один каркас (рассев материала на две фракции) и установлены сетки с необходимыми Заказчику размерами ячеек.

Сита выпускаются в нержавеющем исполнении или из углеродистой стали.

Достоинствами вибрационных сит типа СВ являются:

• высокая эффективность рассева;

• возможность подбора оптимальных режимов для различных материалов;

• высокая степень ремонтопригодности (замена каркаса с сеткой, в случае необходимости, осуществляется за 10…15 мин.);

• надежность аппаратов;

• пылеплотность;

• малый расход электроэнергии;

• низкие динамические нагрузки на основание.

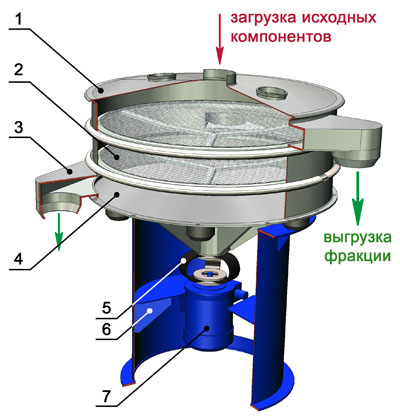

Рисунок 19 – Сито вибрационные типа СВ2 (круглого сечения)

Особенностью работы вибрационных сит типа СВ является характер колебаний просеивающих поверхностей. В отличие от других конструкций вибрационных сит в ситах типа СВ применяется пространственная (трехкомпонентная) вибрация просеивающих поверхностей.

Подобный характер колебаний обеспечивает непрерывное изменение по величине и направлению инерционных нагрузок, что позволяет получить оптимальные условия рассева, особенно, для материалов с размерами частиц близкими к размерам ячейки сетки. Трехмерное движение просеивающей поверхности объединяет в себе движение плоскорешетного классификатора и грохота.

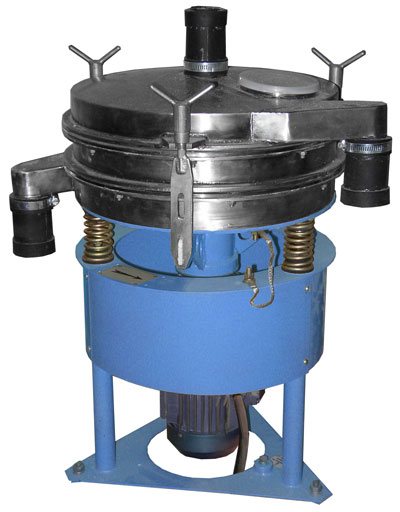

Рисунок 20 – Вибросито СВ2-0,4

Таблица 16

Технические характеристики вибросит

Наименование		СВ2-0,4		СВ2-0,6		СВ2-0,9		СВ2-1,2
Производительность, м3/ч**		до 0,1*		до 0,3*		до 0,7*		до 1,5*
Диаметр корпуса, мм		0,4		600		900		1200
Ситовая поверхность, м2		0,11		0,26		0,6		1,0
Количество фракций		1-0,4		2-4		2-4		2-4
Амплитуда колебаний на наружном диаметре (мм)	веpтикальная		1...3		1...2,5		1...2,5		1...2,5
	гоpизонтальная				1...2		1...2		1...2
Частота колебаний, Гц (кол/мин)		24 (1440)		22,8 (1370)		22,8 (1370)		22,8 (1370)
Мощность привода, кВт		0,25		0,37		0,75		1,1
Габаритные размеры, мм	Длина		590		1000		1250		1250
	Ширина		565		1000		1250		1250
	Высота		740		1237		1330		1330
Масса, кг		51		143		240		444

* Зависит от размера ячейки сетки и характеристики просеиваемого материала.

** Принимается с учетом насыпной плотности материала

На малых предприятиях для протирки поташа, селитры, мела и сурика используются мелотерки.

Характеристика мелотерок:

Производительность 0,5 т/ч

Частота вращения ротора 29,52 об/мин

Сетка для протирки поташа, селитры и сурика № 1,6 – 0,5

Габариты: длина 1650

ширина 626

высота 1000

Мощность электродвигателя 0,7 кВт
