Редуктори для стиснутих газів

При газовому зварюванні та різанні металів робочий тиск газів повинен бути меншим, ніж т ск у балоні або газопроводі. Для зниження тиску газу застосовують редуктори.

Відповідно до ГОСТ 6263-78 редуктори для газополуменевої обробки класифікуються:

1. За призначенням і місцем установки - балонні (Б), рампові (Р), мережеві (С); центральні (Ц); універсальні високого тиску (У).

2. За схемою редукування - одноступінчасті з механічною установкою тиску (О), двоступінчасті з механічною установкою тиску (Д), односгупінчасті з пневматичною установкою тиску (У).

3. За родом редукованого газу - ацетиленові (А), кисневі (К), пропан-бутанові (П), метанові (М).

Відповідно до стандарту випускається 18 типів редукторів: дев’ять кисневих (Б, Р і С); п’ять ацетиленових (Б, Р і С), один метановий (3), три пропан-бутанових (Б, Р і С).

Редуктори відрізняються один від одного кольором забарвлення та приєднувальними пристроями для кріплення їх до балона. Редуктори, за винятком ацетиленових, приєднують накидними гайками, різьба яких відповідає різьбі штуцера вентиля. Ацетиленові редуктори кріплять до балонів хомутом з опорним гвинтом.

Усі редуктори класифікують ще і за принципом дії - прямої та зворотної. У першому випадку газ, що надходить у редуктор, забезпечує відкривання клапана, а в другому, навпаки, - закривання.

Кисневі редуктори знижують тиск від 15 до 1,5 МПа, а ацетиленові від 1,6 до 0,02.. .0,05 МПа.

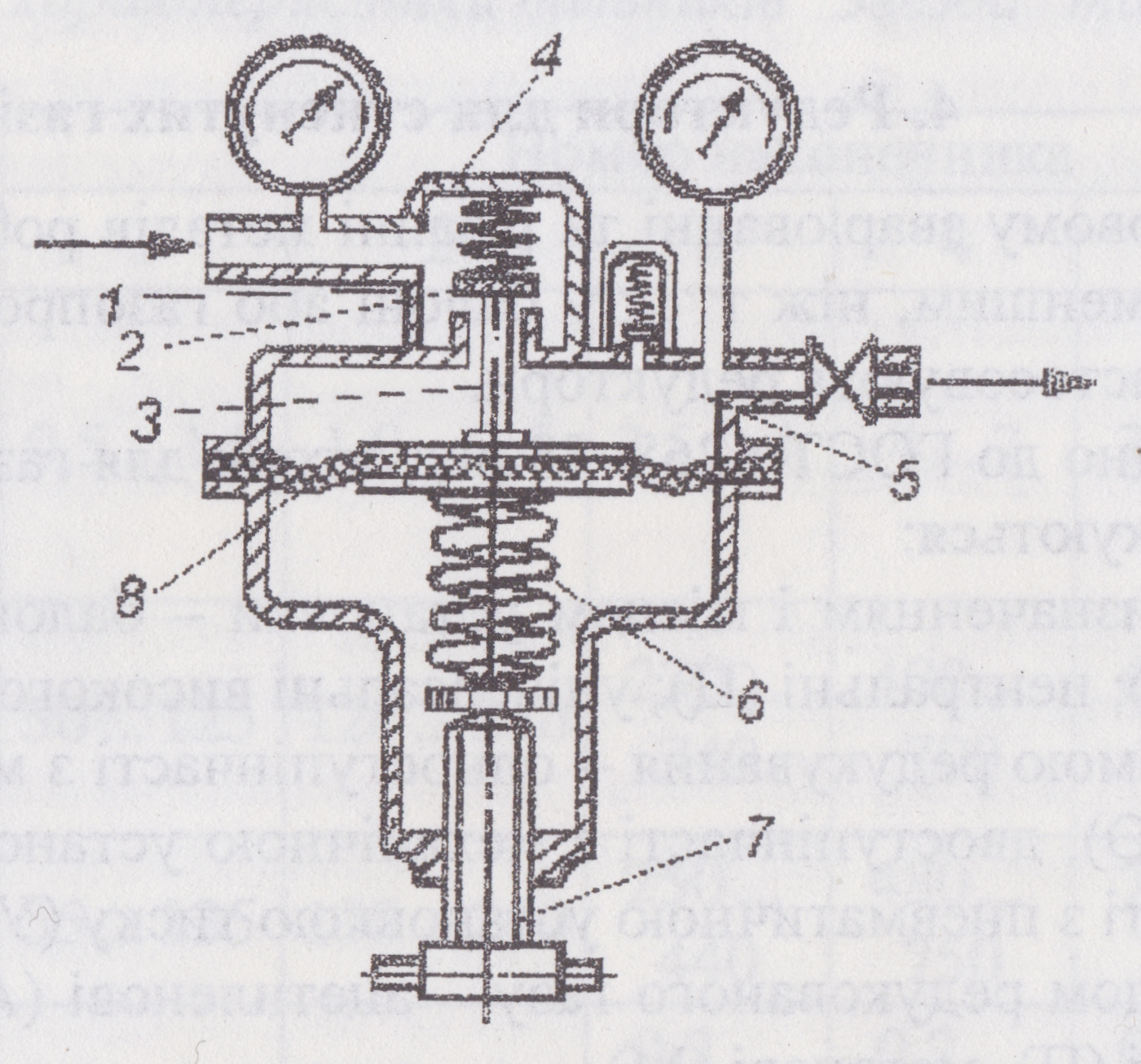

Редуктор автоматично підтримує постійним встановлений робочий тиск незалежно від зменшення тиску в балоні і зменшення або збільшення відбору газу з редуктора. Газ із балона надходить в камеру високого тиску І, потім проходить через зазор між клапаном 2 і сідлом клапана в камеру низького тиску 5. При цьому в камеру низького тиску погзапляє невеликий об’єм газу, який розширюється в ній. і тиск газу понижується. Необхідний тиск газу в камері низького тиску регулюють зміною зазору між клапаном 2 і сідлом клапана. Цей зазор може змінюватись за допомогою регулювального гвинта 7. При закручуванні

гвинта стискаються пружини 6 і 4, клапан 2 піднімається і кількість газу, що потрапляє в камеру низького тиску 5, збільшується, При вивертанні гвинта кількість газу зменшується.

Балони для газів

Балони для стиснених, зріджених і розчинених газів виготовляють з безшовних труб із вуглецевої та легованої сталі за ГОСТ 949-73, розрахованим на робочий тиск до 20 МПа, і за ГОСТ 15860-70 - на тиск до 1,6 МПа.

Кисневі балони представляють собою сталеву безшовну циліндричну ємність З, що має випукле дно 1, на яке напресовується башмак 2, зверху балон закінчується горловиною 4.

В горловині є конусний отвір, куди вгвинчується запірний вентиль

5. На горловину для захисту ще накручується захисний ковпак 6.

Найбільше розповсюдження при газовому зварюванні, різанні та напилюванні матеріалів отримали балони ємністю 40 дм3. Вони розраховані на робочий тиск 15 МПа.

Щоб довідатися про кількість кисню, що знаходиться у балоні, не¬обхідно номінальну ємність балона (дм3) помножити на тиск (МПа). Наприклад, якщо ємність балона 40 дм3, а тиск 15 МПа, то кількість кисню в батоні: 4x15 = 6 (м3).

Ацетиленові балони, враховуючи велкку вибухонебе- зпечність ацетилену, що знаходиться у вільному стані, наповнені пористою масою з активованого деревного вугілля або суміші вугілля та пемзи, просоченої ацетоном. Розчиняючись в ацетоні, ацетилен стає вибухонебезпечним при більш високому тиску, що дозволяє вміщувати значно більшу кількість ацетилену при гранично допустимому тиску 1,9 МПа при 20 °С.

Балони для зріджених газів (пропанові, пропан-бутанові) виготовляють зварними з листової вуглецевої сталі Ст. З товщиною 2 і 3 мм. В основному застосовують білони ємністю 40 і 50 дм Вентиль такого балона відрізняється від вентиля кисневого балона наявністю гумового ніпеля, надітого на шпиндель вентиля, що забезпечує його герметичність. Балони розраховані на максимальний тиск 1,6 МПа. Норма заповнення балона для пропану - 0,425 кг зрідженого газу на 1 дм ємності балона. Заповнюють балон на 85...90 % загального об'єму. В балон ємністю 25 дм3 наливають 24 кг рідкого пропан-бутану.
