Децибелы

Децибел (дБ) – безразмерная величина, которая представляет логарифм отношения двух значений. Если берется отношение двух специальных величин, то это определяется суффиксом, а именно: дБмкВ при отношении относительно 1 мкВ, дБм – относительно 1 мВт.

Суффикс	Относится к	Суффикс	Относится к
дБВ	1 вольт	дБА	1 ампер
дБмВ	1 милливольт	дБмкА	1 микроампер
дБмкВ	1 микровольт	дБмкА/м	1 микроампер на метр
дБВ/м	1 вольт на метр	дБВт	1 ватт
дБмкВ/м	1 микровольт на метр	дБм	1 милливатт
		дБмкВт	1 микроватт

Отношение напряжений или токов через постоянное сопротивление дается в виде:

дБ = 20·1og(V1/V2) или 20·1og(I1/I2)

Преобразование между напряжением в дБмкВ и мощностью в дБм на полном сопротивлении Z=50 Ом, задается в виде:

V(дБмкВ) = 90+10·1og(Z)+P(дБм)

дБмкВ	мкВ	дБм	дБмкВ	мкВ	дБм
-20	0,1	-127	30	31,623	-77
-10	0,3162	-117	40	100,0	-67
0	1,0	-107	50	316,23	-57
5	1,7783	-102	60	1000	-47
7	2,2389	-100	70	3162,3	-37
10	3,162	-97	80	10000	-27
15	5,623	-92	90	31623	-17
20	10,0	-87	100	100,0 мВ	-7
			120	1,0 В	+13

Приложение л

(справочное)

Примеры, иллюстрирующие работу экрана

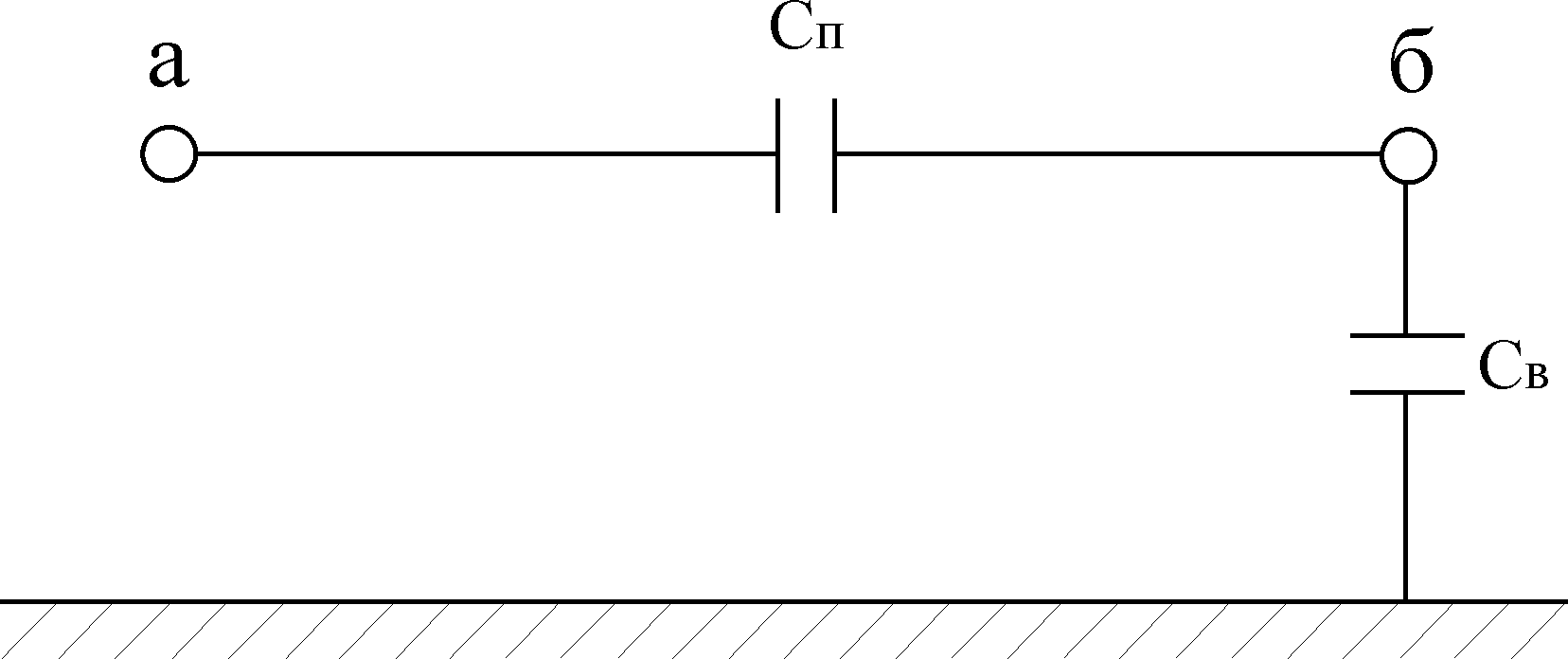

С Еист истема или устройство без экрана между точками а и б

М ежду точками а и б существует емкостная паразитная связь Сп.

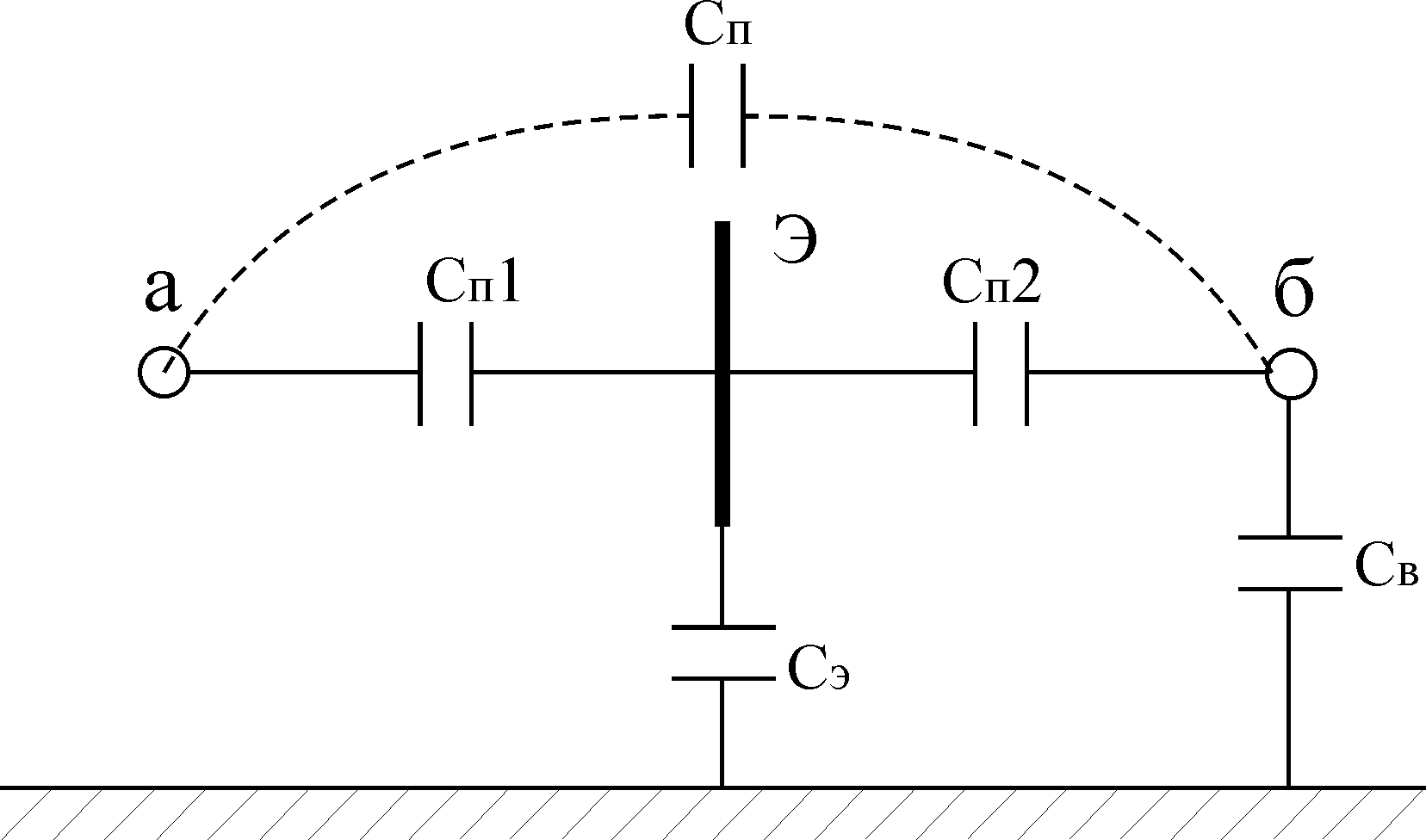

Сиситема или устойство с токопроводящим экраном между точками а и б

Паразитная связь Сп при установке экрана между точками а и б разбита на составляющие Сп1 и Сп2. Если емкость Сэ между экраном и корпусом очень мала, то напряжение в точке б равно напряжению в точке а, иначе говоря экран неэффективен. Конструктор должен стремиться к тому, чтобы значение Сэ → ∞, то есть короткому замыканию на корпус.
