Приложение б
(справочное)
В
лияние

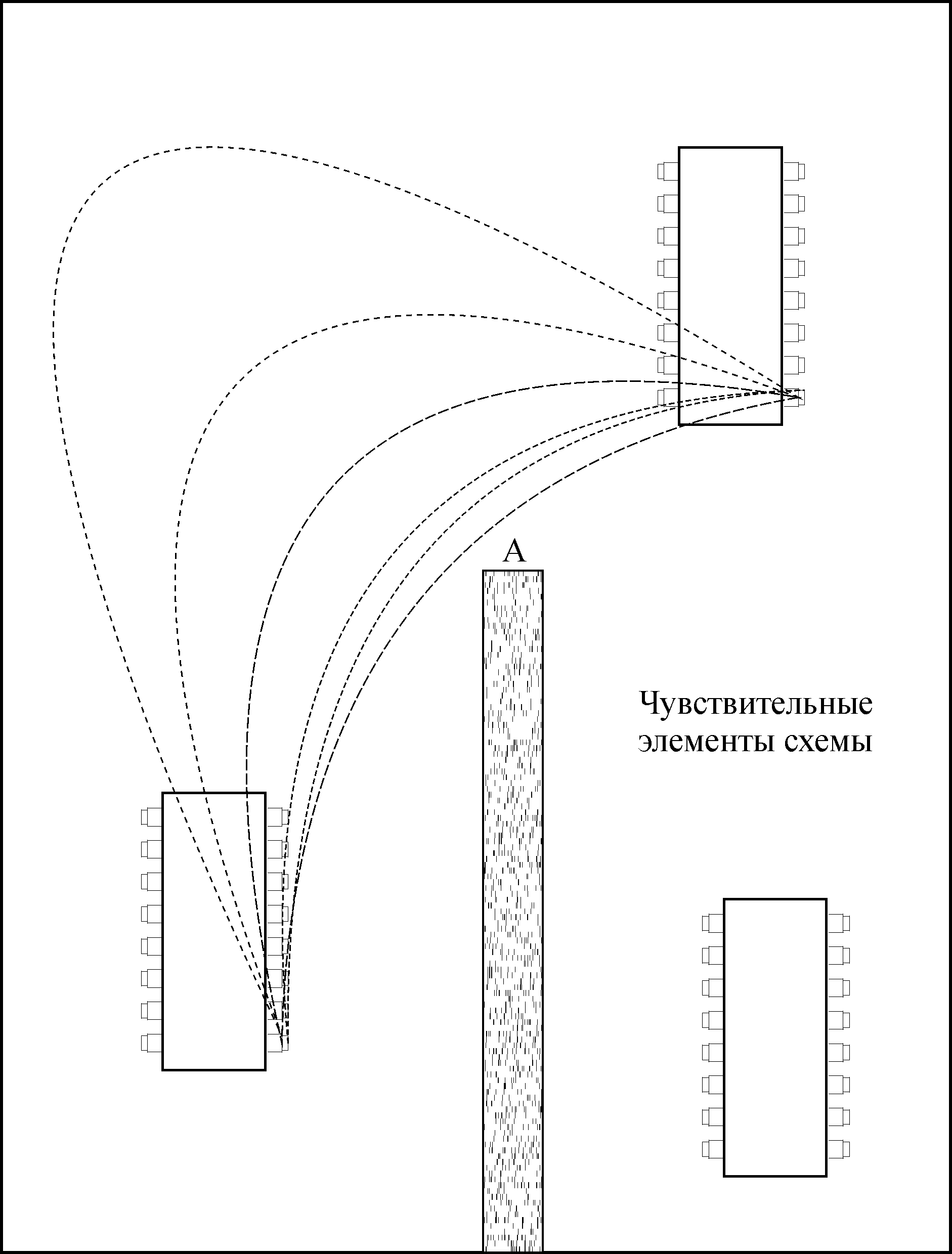

разрыва в полигоне на распределение
возвратных токов в МПП
Правильно расположенный вырез в полигоне способен защитить чувствительные элементы схемы от воздействия низкочастотных возвратных токов. Однако при этом возратстает плотность тока особонно вблизи выреза со стороны точки А.
Приложение В
(справочное)

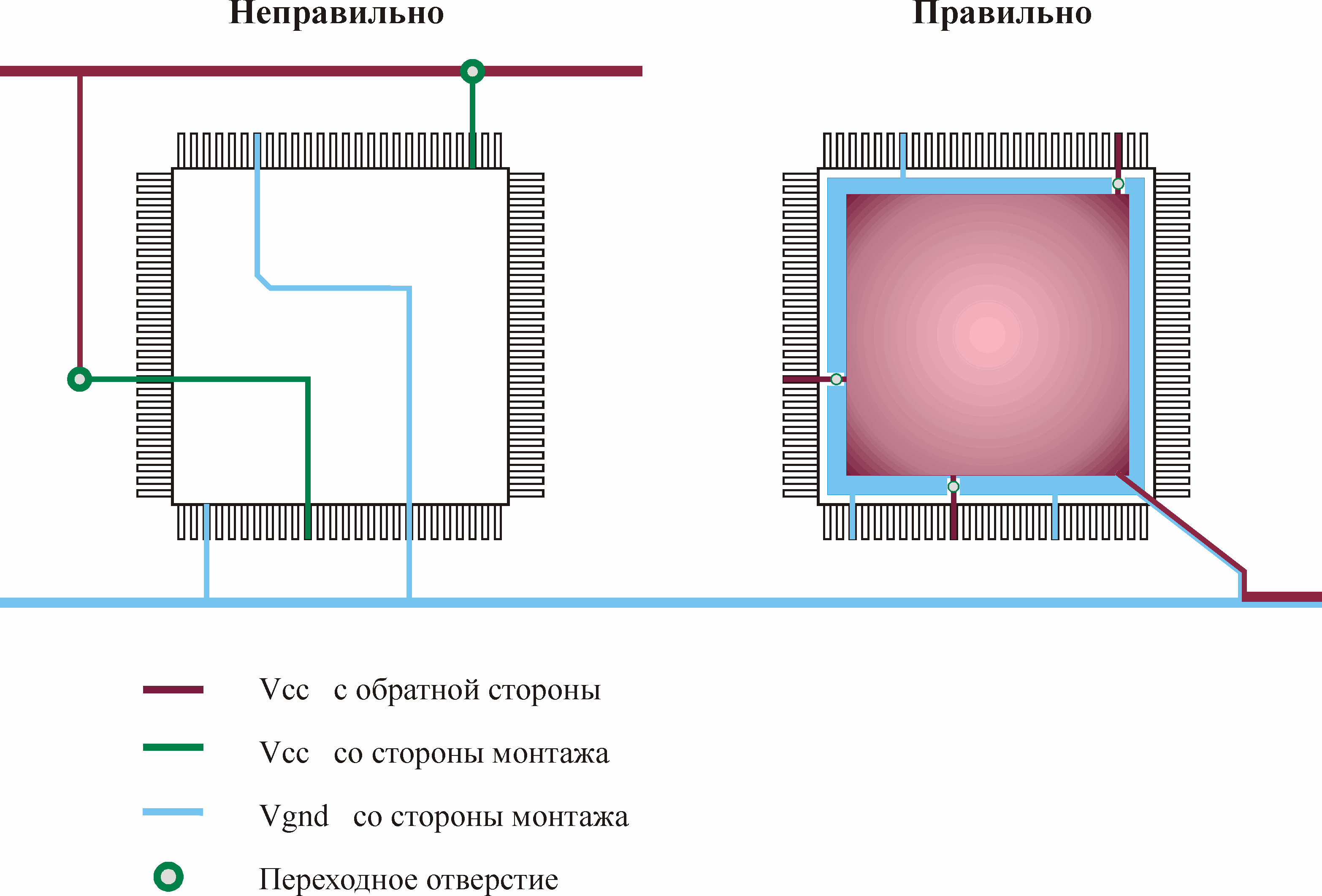

Трассировка цепей электропитания больших ИС на МПП
Примеры, иллюстрирующие неправильную и правильную концепцию подхода конструктора при топологическом проектировании МПП, в части трассировки цепей электропитания больших ИС.
Приложение г
(справочное)

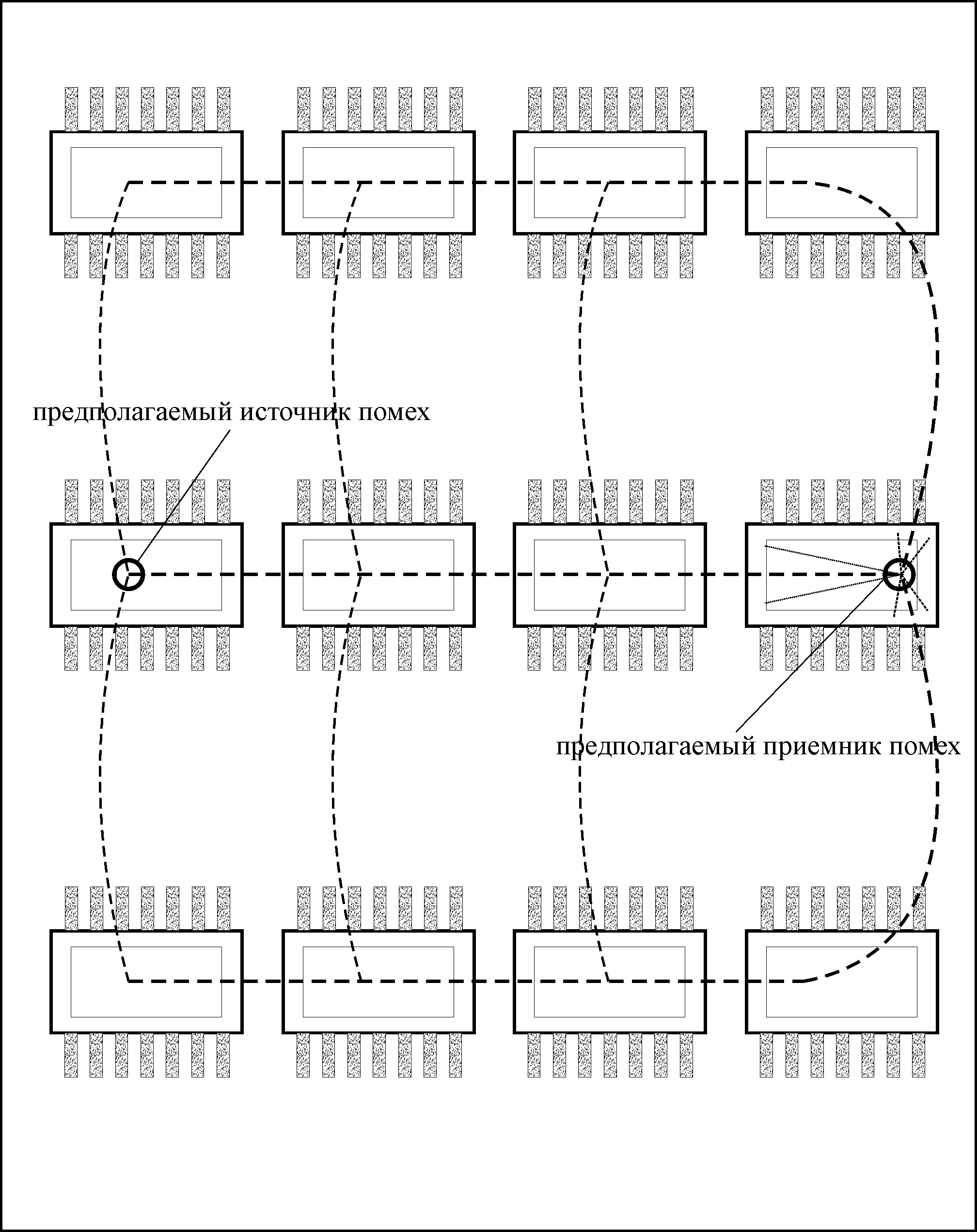

Паразитная связь через изолированные металлические крышки микросхем
О
чень
многие разработчики радиоэлектронной
аппаратуры за рубежом отдают предпочтение
микросхемам в керамическом или
пластмассовом корпусе без металлических
крышек из-за наличия паразитной емкостной
связи, показанной на рисунке. Этот
фактор особенно актуален для
быстродействующих цифровых и аналоговых
схем.
Приложение Д
(справочное)

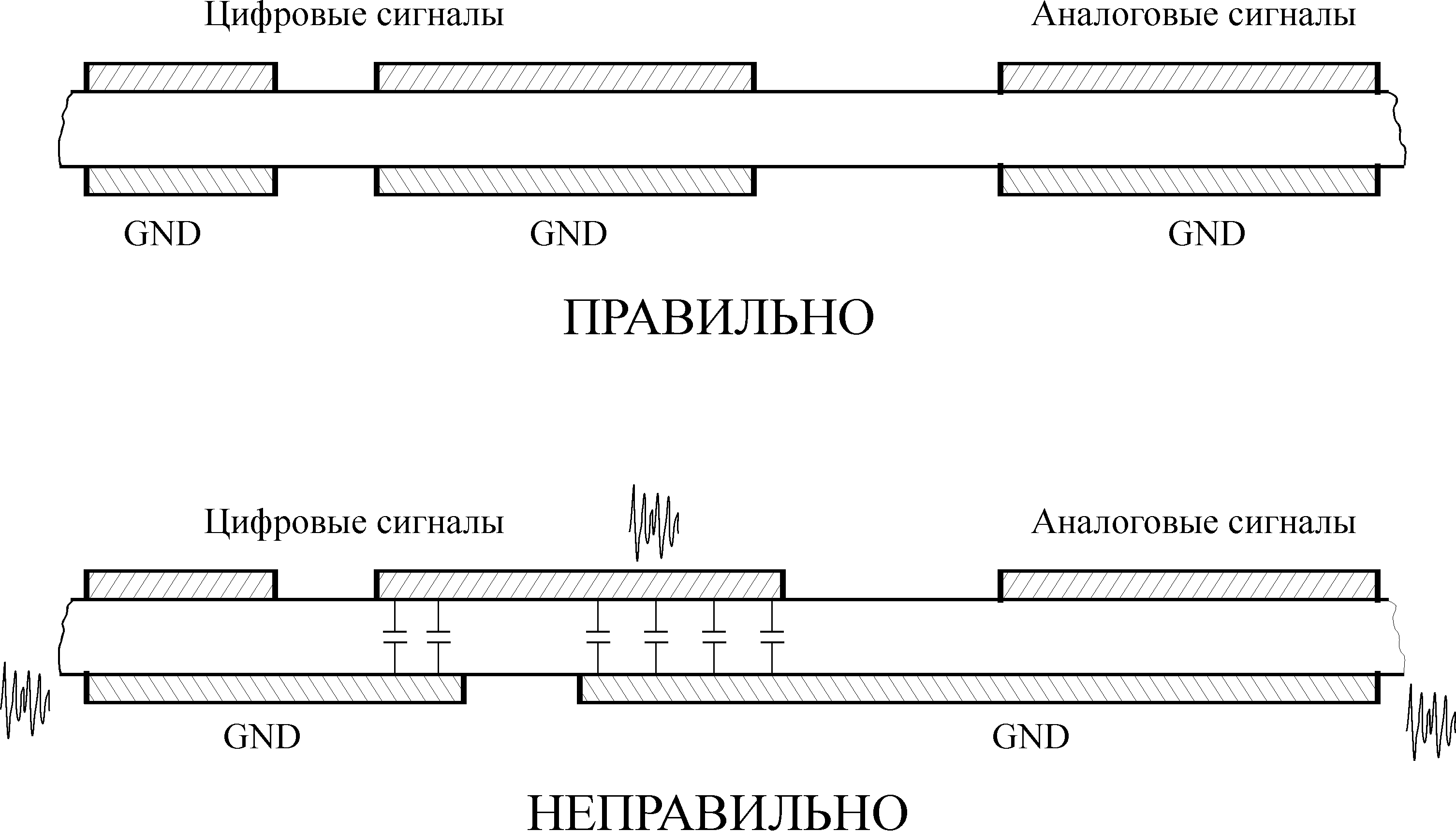

Размещение полигонов аналоговых и цифровых сигналов
Конденсаторы на рисунке символизируют не физическое наличие компонентов, а паразитную емкостную связь полигонов.
Приложение е
(справочное)

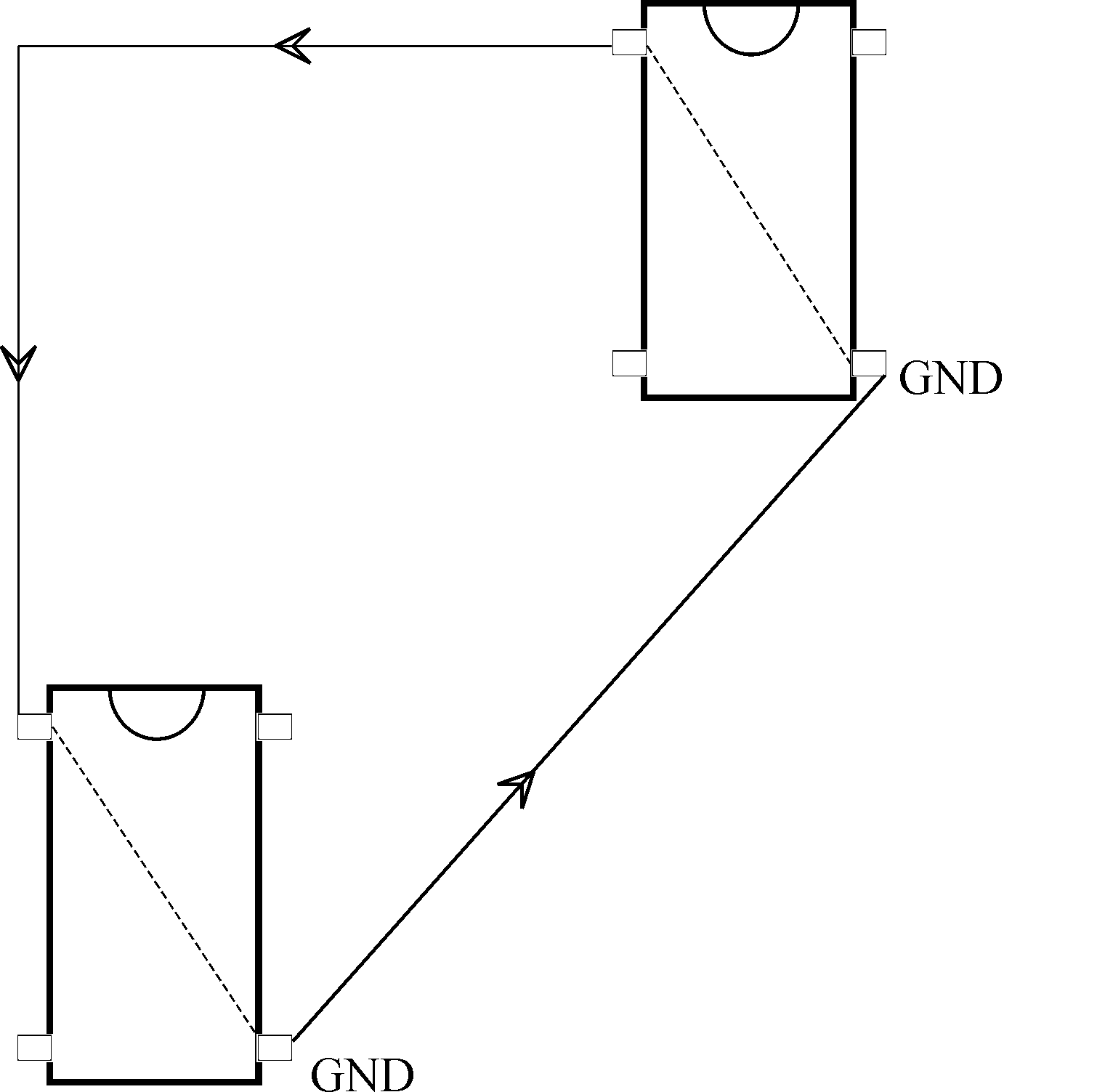

Петля, образованная прямым и возвратным током
С
игнальные
токи всегда возвращаются к своему
источнику, т.е. путь тока представляет
собой петлю
Токи высокой частоты протекают по наикратчайшему пути с минимальной индуктивностью. От площади петли, образованной прямым и возвратным током, зависит напряженность электромагнитного поля радиопомех, излучаемого в окружающее пространство.
Приложение ж
(справочное)

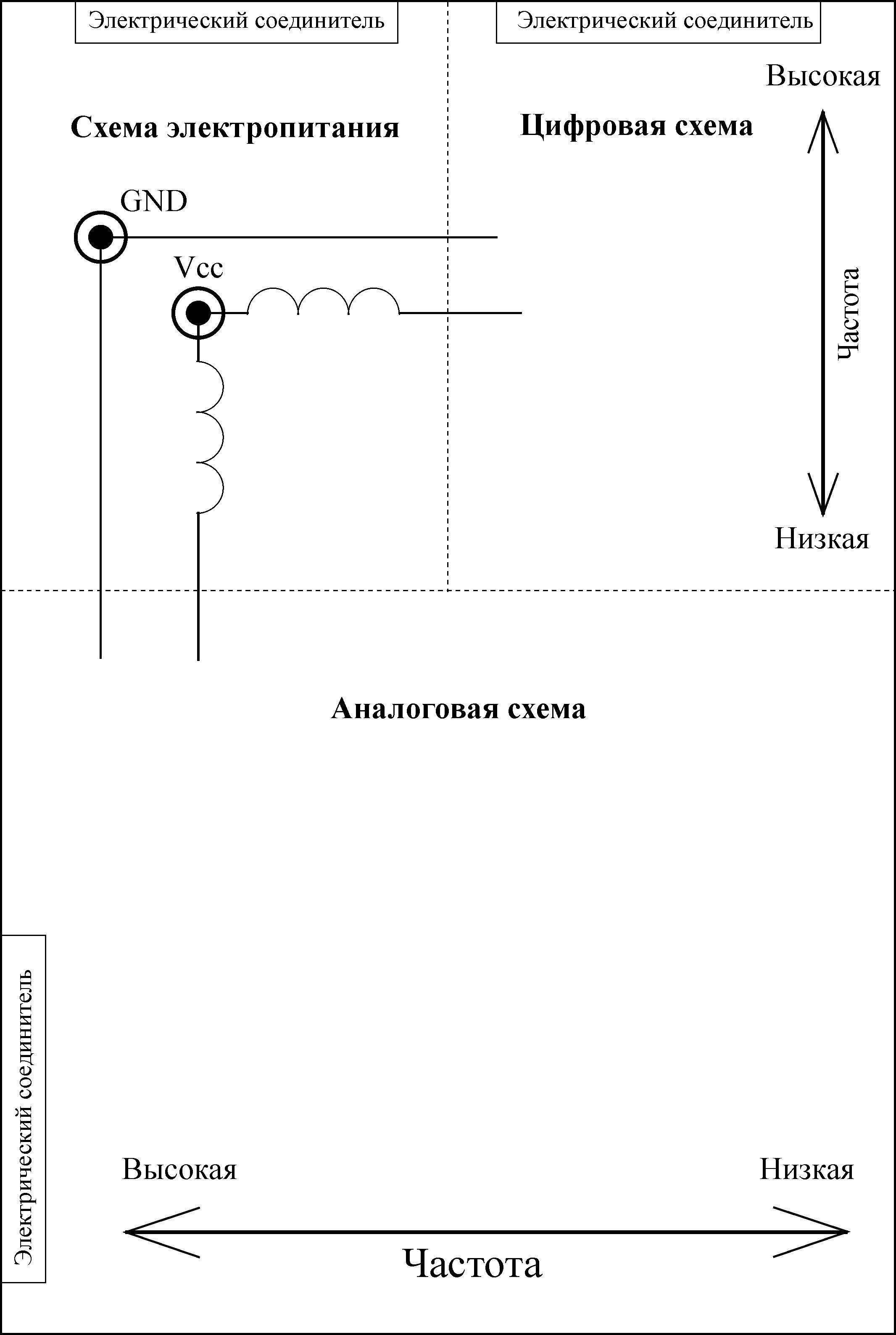

Компоновка эсементов схемы зависимости от быстродействия ЭРИ
Пример правильного размещения компонентов в зависимости от быстродействия ЭРИ и функционального назначения частей схемы
Н
аличие
на рисунке трех электрических соединителей
условно, служит для более наглядной
иллюстрации правильного размещения
компонентов по отношению к электрическому
соединителю в зависимости от быстродействия
ЭРИ.
Приложение И
(справочное)
Изменение собственной индуктивности и емкости электрических проводов
Зависимость собственной индуктивности и емкости электрических проводов от расстояния до металлических заземленных конструктивных элементов шасси, корпуса и т.п. изделия
Диаметр прово-да, мм |
Индуктивность на 100 мм длины, нГн, при различных расстояниях между проводом и металлическим корпусом, мм |
Емкость на 100 мм длины, пФ, при различных расстояниях между проводом и металлическим корпусом, мм |
||||
1 |
10 |
100 |
1 |
10 |
100 |
|
0,1 |
74 |
116 |
142 |
1,5 |
0,9 |
0,7 |
0,5 |
41 |
84 |
110 |
2,7 |
1,4 |
0,8 |
1,0 |
28 |
70 |
96 |
4,0 |
1,6 |
0,9 |
2,0 |
14 |
56 |
80 |
8,0 |
1,8 |
1,0 |
Приведенные значения ориентировочны; каждая конкретная марка провода будет обладать своими физическими свойствами. При использовании данных таблицы необходимо помнить, что индуктивность провода связана нелинейной зависимостью с его длиной. Значения индуктивности приводятся без учета поправочного коэффициента частотной зависимости.
Таблица иллюстрирует общую тенденцию зависимости собственной индуктивности и емкости электрических проводов от расстояния до металлических заземленных конструктивных элементов.
