- Выбор трубопровода
- Выбор рукава
Подбираем рукав из [3, стр.281, табл. 50] Z 1-10, 5-160 ГОСТ 6286-73. Рукав резиновый высокого давления с металлическими оплетками неармированный. Рукав Z типа I с внутренним диаметром 10 мм., рабочим давлением 160 кгс/см3 ,работоспособным в районах с умеренным и тропическим климатом.

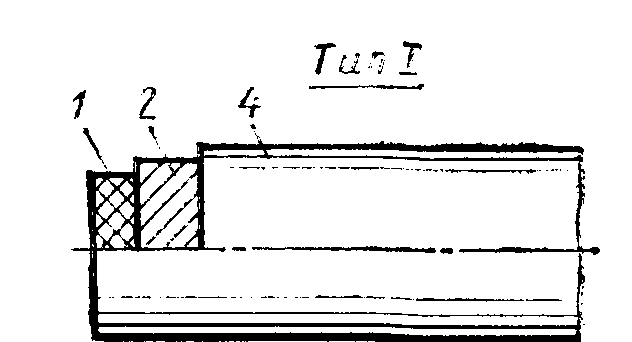

Рисунок 14 – Схема конструкции рукава с оплеткой из
латунированной проволоки
1 – внутренний резиновый слой,
2 – металлическая оплетка,
4 – наружный резиновый слой.
- Выбор промежуточного соединения
Подбираем промежуточное соединение из [3, стр. 304, табл. 74] для стальной трубы с диаметром 10 мм ( табл.12).

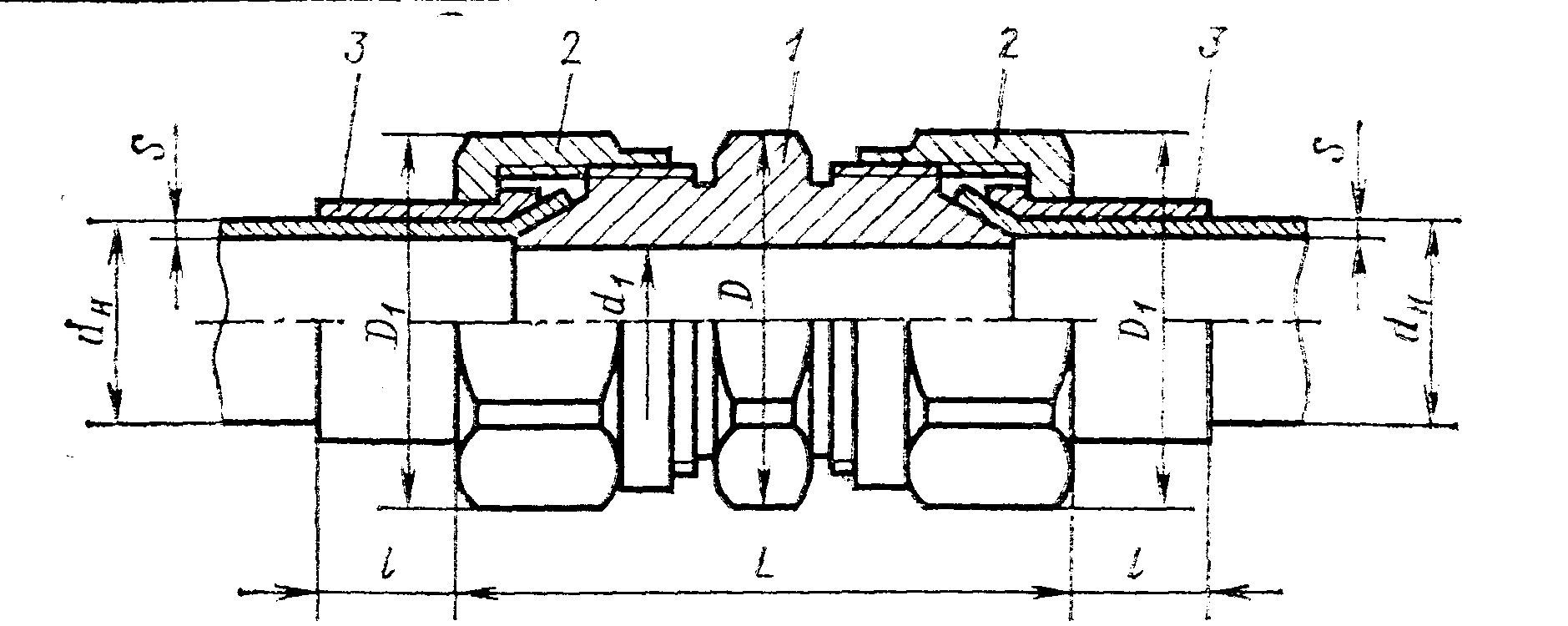

Рисунок 15 – Прямое промежуточное соединение
На рис. 15 1 – штуцер проходной, 2 – гайка, 3 – ниппель.
Таблица 12
| Трубы стальные по ГОСТ 8734-75 dн×S,мм | d1,мм | D,мм | D1,мм | L,мм |
			 |
| 10×1 | 7,5 | 19,5 | 21,5 | 46 | 10 |
- Выбор штуцера для промежуточного соединения
Подбираем штуцер из [3, стр. 304, табл. 75] для стальной трубы с диаметром 10 мм (табл.13).

Рисунок 16 – Штуцер проходной
Таблица 13
| Трубы стальные по ГОСТ 8734-75 dн×S | Резьба метрическая d, мм | d1, мм | d2, мм | d3, мм | D, мм | D1, мм | L, мм |
			 мм | h, мм | S1, мм | f, мм | масса, кг |
| 10×1 | М16×1,5 | 7,5 | 8 | 13,8 | 19,5 | 16,5 | 36 | 15 | 4 | 17 | 3 | 0,033 |
Список используемой литературы
- Свешников В.К., Усов А.А. Станочные гидроприводы: Справочник. – 2-е изд., перераб. и доп. – М.: Машиностроение, 1988.
- Кононов А.А., Ермашонок С.М. Гидравлика. Гидромашины и гидропривод: Методические указания к выполнению курсовой работы. ‑ Братск: БрГТУ, 2003. – 62 с.
- Анурьев В.И. Справочник конструктора-машиностроителя: В 3-х т. Т.3. – 6-е изд., перераб. и доп. – М.: Машиностроение, 1982.
- Пневматические и гидравлические приводы и системы. Часть 2. Гидравлические приводы и системы. Основы. Учебное пособие / А.С.Наземцев, Д.Е. Рыбальченко. – М.: ФОРУМ, 2007.
