4. Выбор предохранительного клапана

Предохранительный клапан устанавливают на насосной станции для предотвращения разрыва трубопровода, вследствие повышения давления, или разрушения деталей насоса. Предохранительный клапан начинает сбрасывать часть рабочей жидкости обратно в бак, при достижении давления в напорной линии некоторого предельного допустимого значения.

Расход жидкости предохранительного клапана должен быть чуть больше расхода жидкости насоса. Следуя этому условию, выбираем предохранительный клапан типа 32-32-1к-132 ТУ2-053-1748-85 из [1, стр. 131, табл. 5.6].

Таблица 10

Характеристики предохранительного клапана

непрямого действия типа

32-32-1к-132 ТУ2-053-1748-85

Параметр	32-32-1к-132 ТУ2-053-1748-85
Диаметр условного прохода Dу , мм	32
Расход масла, л/мин: номинальный максимальный минимальный	250 350 10
Суммарные утечки, см3/мин, не более	300
Масса, кг	11,8

Рисунок 11 - Конструкция предохранительного клапана

непрямого действия

Предохранительного клапана непрямого действия (рис.11) состоит из следующих основных деталей и узлов: корпуса 4, переливного золотника 5, пружины 9, вспомогательного клапана 13, а в исполнении с электрическим управлением разгрузкой – пилота 16. Масло из напорной линии подводится в полость 6 клапана и отводится из него в сливную через отверстие 3. Полость 6 каналом 2 соединена с полостью 1 через малое отверстие 7 – с полостью 10, откуда масло через клапан 13 может поступать в сливную полость по каналу 11.

4. Выбор фильтра

Таблица 11

Характеристики фильтра приемного (сетчатого) типа

80-80-2 ОСТ2 С41-2-80

Параметр	80-80-2 ОСТ2 С41-2-80
Номинальная пропускная способность, л/мин	320
Диаметр условного прохода Dу , мм	80
Основные размеры (см. рис. 12): присоединительная резьба d по ГОСТ 16093-81 D, мм H, мм	М 80×2 150 350
Масса, кг	3

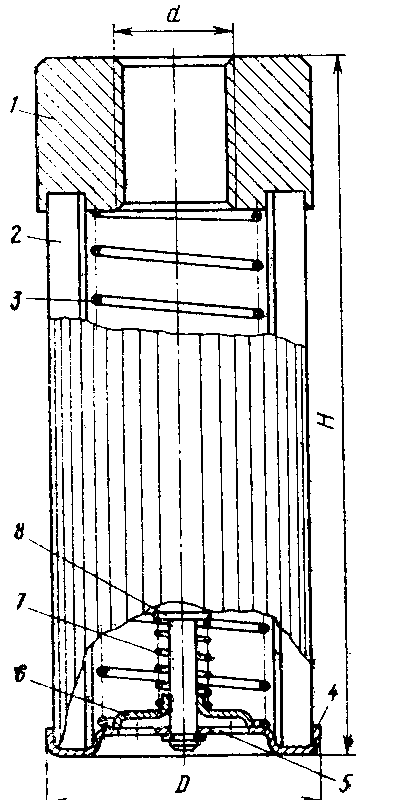

Рисунок 12 – Конструкция приемного (сетчатого) фильтра

4. Расчет объема гидробака

Рисунок 13 – Схема проведения трубопровода в устройстве крана

1. Определения объема жидкости в гидроцилиндре.

,

А - площадь поршня

2. Определения объема жидкости в трубопроводе.

,

где - сумма длин трубопровода на рис.13,

- диаметр трубопровода, который определяется по формуле:

,

где - расход жидкости в насосе, л/мин

- скорость жидкости в трубе, м/с

Согласно [4, стр. 218], на стадии предварительного расчета внутренние диаметры трубопроводов определяют на основе рекомендуемых значений средних скоростей движения жидкости в гидролиниях:

• во всасывающих – 1,5 м/с

• в напорных – 6 м/с

• в сливных – 2 м/с

• в линиях управления – 5 м/с

3. Определения объема бака:

Подбираем объем гидробака из стандартного ряда емкостей [2, стр. 33]. Вибираем V_бака =63 л.
