2. Гидромотор грузовой лебедки

По рабочему объему гидромотора и крутящему моменту на валу М_кр2 = 119 Н·м подбираем гидромотор грузовой лебедки Г-210.20 по [2, стр.62, табл. П.5.15].

Таблица5

Аксиально-поршневые нерегулируемые гидромоторы

Основные параметры	Г - 210.20
Рабочий объем q, см3	54,8
Давление на входе, МПа: номинальное максимальное	20 25
Частота вращения вала n, об/мин: номинальная максимальная	1500 2240
Крутящий момент не менее, Нм: номинальный максимальный	174 218
Полный КПД 	0,87

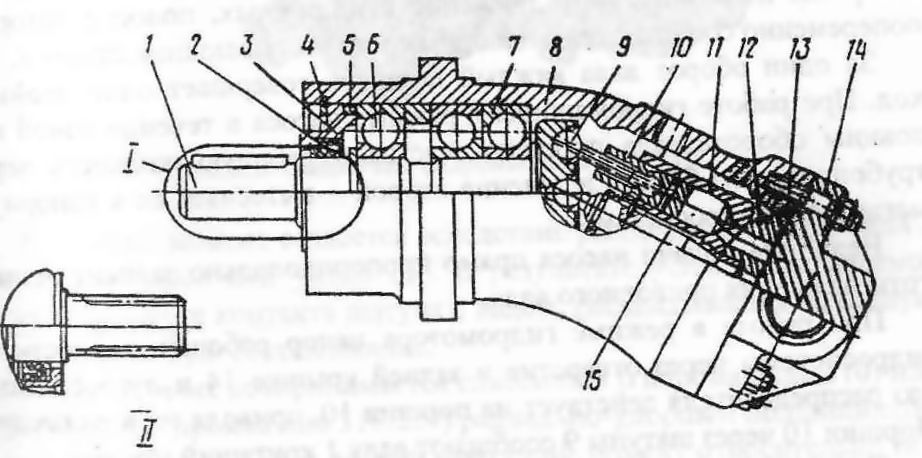

Рисунок 6 - Аксиально-поршневой нерегулируемый

гидромотор типа Г-210.20

Аксиально-поршневой нерегулируемый гидромотор типа Г-210.20 состоит из приводного вала 1, семи поршней 10 с шатунами 9, радиального 6 и сдвоенного радиально-упорного 7 шарикоподшипников, блока цилиндров 11, центрируемого сферическим распределителем 12 и центральным шипом 15. От осевого перемещения внутренние кольца подшипников удерживаются стопорным кольцом 4. В передней крышке 3 установлено армированное манжетное уплотнение 2.

При работе в режиме гидромотора напор рабочей жидкости из гидросистемы через отверстие в задней крышке 14 и дугообразный паз распределителя действует на поршни 10, приводя их в движение. Поршни 10 через шатуны 9 сообщают валу 1 крутящий момент.

При этом в течение одной половины оборота вала происходит заполнение рабочей камеры цилиндра жидкостью, а в течение другой – вытеснение жидкости в сливную магистраль. Направление вращения насоса указывается стрелкой на корпусе 8.

I и II – варианты исполнения вала: шпоночный и шлицевой.

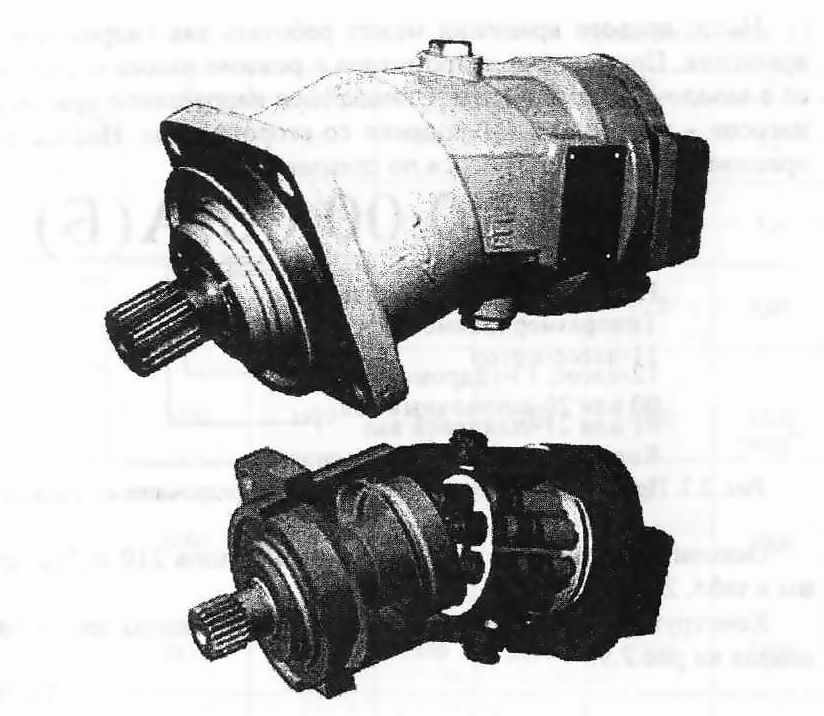

Рисунок 7 – Общий вид гидромашины типа Г-210.20

4.3. Выбор насоса

По рабочему объему насоса и расходу жидкости подаваемой насосом в систему подбираем насос Г12-26 АМ по [2, стр.57, табл. П.5.3]

Таблица 6

Характеристики пластинчатых нерегулируемых насосов типа Г12

Основные параметры	Г12-26 АМ
Рабочий объем q, см3	224
Номинальная подача Q*, л/мин	200
Номинальное давление P*, МПа	6,3
Объемный КПД 0* при P*=2,5 МПа	0,9
Полный КПД, 	0,9

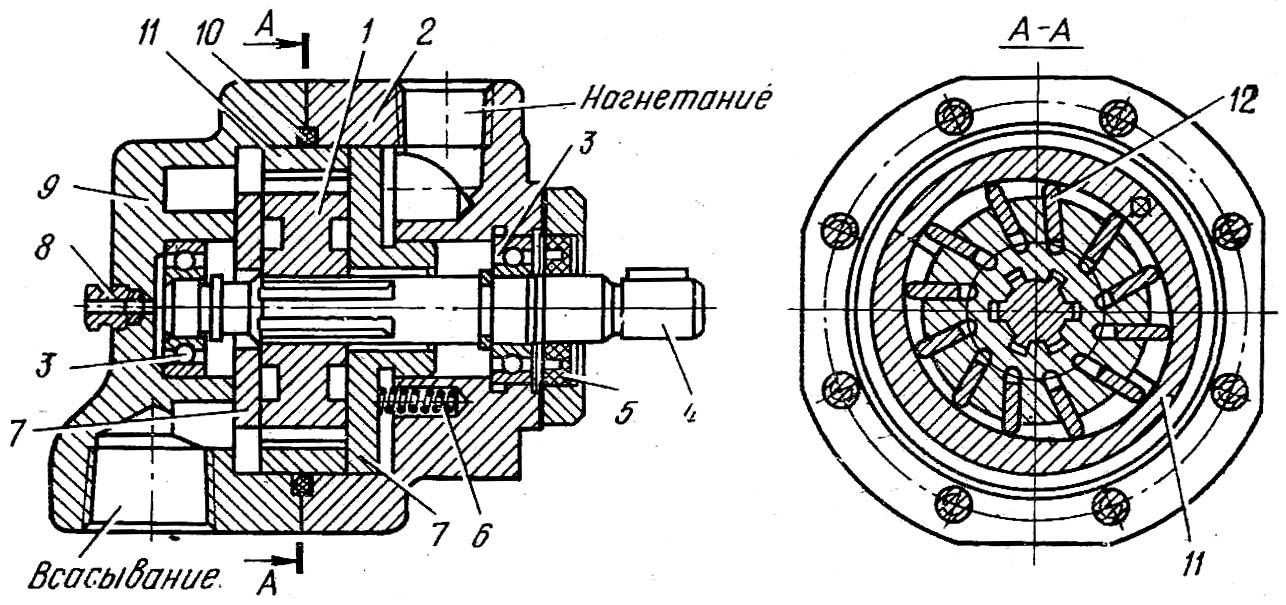

Рис.8. Пластинчатый насос Г12-26 АМ

Насос состоит из корпуса 2 с крышкой 9, между которыми размещаются статорное кольцо 11. На приводном валу 4 на шлицах установлен ротор 1, в пазах которого помещены пластины 12. Вал вращается в шариковых подшипниках 3. К торцам ротора прижаты торцевые распределительные диски 7 с четырьмя окнами для всасывания и нагнетания. Один из торцевых распределительных дисков плавающий: в начале работы насоса он поджимается к ротору пружинами 6, а во время работы – давлением жидкости, поступающей из напорной гидролинии. Герметизация насоса достигается установкой резинового или пробкового кольца 10 и манжет 5 из маслостойкой резины. Утечки повалу отводятся через дренажное отверстие 8.
