8.Автоматизация диспетчерского управления электроэнергетическими системами.

Управление процессом производства, передачи и распределения электрической энергии реализуется автоматизированными системами диспетчерско­го управления на всех уровнях иерархии управле­ния энергосистемой путем воздействия как на авто­матизированные системы технологического управления электрических станции, подстанции и сетей, так и на централизованные системы автоматиче­ского управления (САУ) и локальные системы и устройства автоматики энергообъектов

Автоматизированная система диспетчерского управления состоит из функциональной части (на­бор функций, реализуемых АСДУ), комплекса технических средств (КТС), программного и информа­ционного обеспечения.

АСДУ обеспечивает реализацию следующих функции:

планирования режимов — долгосрочное (на ме­сяц, квартал, год, несколько лег) и краткосрочное (на сутки, несколько суток, неделю),

оперативного и автоматического управления режиме реального времени

Планирование режимов осуществляется на ос­нове проведения расчетов установившихся режи­мов (прогноз нагрузки, формирование балансов мощности, электрической и тепловой энергии, формирование графиков ремонтов основного энер­гетического оборудования и др.), расчетов аварий­ных режимов (расчет устойчивости, токов короткого замыкания, уставок релейной защиты и автома­тики), оптимизационных расчетов.

Оперативное и автоматическое управление реа­лизуется на базе решения задач сбора, обработки и оценки текущей информации; контроля, оценки и анализа баланса активной мощности; контроля па­раметров режима, схемы сети, состояния оборудования, оценки допустимости режима по устойчиво­сти; контроля состояния САУ; оптимизации режима по напряжению и реактивной мощности; авто­матического регулирования частоты и активной мощности и др.

9 нет

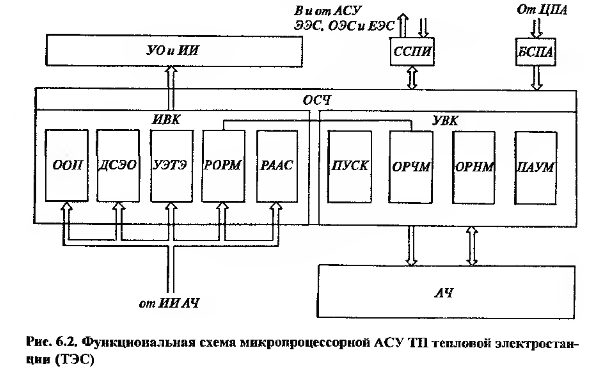

10. Микропроцессорная автоматизированная система управления тепловыми электростанциями

А СУ ТП тепловых электростанций является интегрированной, иерархической, двухуровневой и распределенной, функционирующей на основе переработки обширной информации.

Основной уровень АСУ ТП ее общестанционная часть ОСЧ состоит из информационного ИВК и управляющего УВК вычислительных комплексов. Информационное обеспечение АСУ имеет решающее значение для эффективности ее функционирования. ОСЧ осуществляет обмен информацией по телеавтоматическим каналам технических средств сбора и передачи информации ССПИ автоматизированной системы диспетчерского управления объединенной и Единой энергосистемам и по каналам быстродействующей передачи сигналов БСПА с централизованной противоаварийной автоматикой ЦПА. Она получает информацию о заданном графике загрузки электростанции плановой мощностью и о предписанной неплановой, покрытие которой связано с участием ТЭС в автоматическом регулировании частоты, информацию о дозированных противоаварийных воздействиях на кратковременное и длительное снижение мощности турбин в аварийном и послеаварийном режимах и выдает информацию о режимах работы ТЭС и ее технико-экономических показателях, о схеме электростанции, состоянии энергоблоков, max и min допустимых мощностях и об исполнении заданий по плановой и неплановой мощности.

ИВК собирает информацию от источников информации агрегатной части (ИИ АЧ АСУ ТП) и производит ее обработку (для отображения оперативному персоналу ООП, для диагностики состояния энергетического оборудования ДСЭО, учета электрической и тепловой энергии УЭТЭ) В ИВК производятся расчеты по оптимальному распределению плановой и неплановой мощностей (РОРМ) между энергоблоками по технико-экономическим показателям; производится регистрация и анализ аварийных ситуаций.

УВК состоит из: управления пуском и остановом, включением на параллельную работу и нагружением турбогенераторов ПУСК; общестанционного регулирования частоты и мощности ОРЧМ, напряжения и реактивной мощности ОРНМ и противоаварийного управления мощностью ПУАМ.
