1. состав и стадии разработки конструкторской документации

2. наименование изделия

3. назначение изделия

4. Чертеж общего вида

28. Техническое задание – это:

5. этап разработки требований к назначению, техническим, технико-экономическим характеристикам и условиям эксплуатации на основе анализа требований к аналогичным изделиям выпускаемым и запатентованным.

1. этап выбора элементной базы, покупных компонентов и варианта принципиальной схемы на основе макетирования, схемотехнических расчетов и испытания отдельных функциональных узлов (ФУ). Обязательны все схемы и необязателен чертеж ВО.

2. этап выбора варианта конструктивного исполнения каждого ФУ и изделия в целом на основе компоновочных расчетов, вибро- и теплоустойчивости, надежности и помехозащищенности, выбора материалов, типовых конструкций, размеров и допусков

3. этап разработки согласованных с заказчиком требований к назначению, техническим, технико-экономическим характеристикам и условиям эксплуатации на основе разработки и оценки нескольких вариантов схемотехнической и конструкторской документации проектируемого изделия

29. В разделе «источники разработки» технического задания:

а) перечисляются НИР (научно-исследовательская работа), макеты, изобретения и другие источники, на базе которых выполняется разработка.

б) обосновывается перспективность и необходимость разработки.

в) записывают необходимые стадии и этапы работы, а также сроки выполнения этих этапов.

30. Техническое задание разрабатывает:

1. заказчик

2. Разработчик

1. технолог

2. конструктор

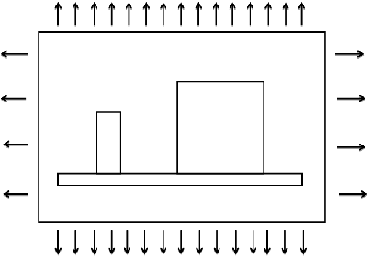

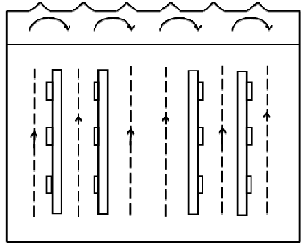

31.Естественное воздушное охлаждение в герметичном корпусе. Выберите верный рисунок. (с)

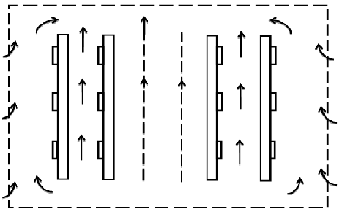

34.Естественное воздушное охлаждение в негерметичном корпусе. Выберите верный рисунок.(б)

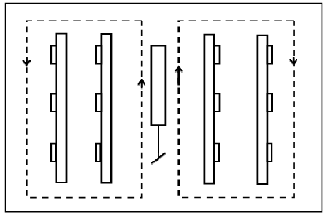

35.Принудительное воздушное охлаждение в герметичном корпусе. Выберите верный рисунок.(а)

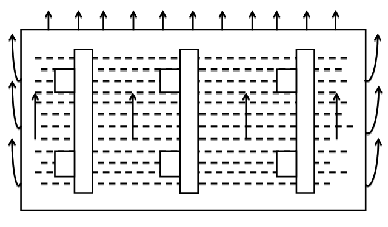

36. Естественное жидкостное охлаждение. Выберите верный рисунок. (а)

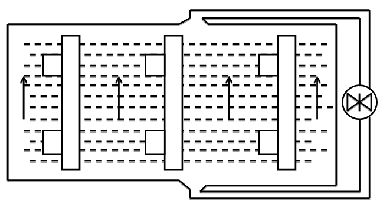

37. Принудительное жидкостное охлаждение. Выберите верный рисунок. (с)

38. Охлаждение испарением. Выберите верный рисунок. (а)

39. Количество теплоты определяется по формуле:

1. =-λ

2. =-λ

3. =-λS

40.Унификация это:

а) процесс увеличения числа конструкций, предназначенных для выполнения одних и тех же функций

б) установление правил выполнения конструкторской документаций

в) процесс уменьшения числа конструкций, предназначенный для выполнения одних и тех же или сходных по характеру функций.

Основы модульного конструирования СВТ

41.К конструктивным модулям нулевого уровня относятся:

1. микросхема

1. ячейки (платы)

2. панель

3. стойка

42.К конструктивным модулям первого уровня относятся:

1. микросхем

2. стойка

2. ячейки (платы)

3. панель

43.К конструктивным модулям второго уровня относятся:

1. микросхем

2. стойка

3. ячейки (платы)

3. панель

44.К конструктивным модулям третьего уровня относятся:

1. стойка

1. микросхем

2. ячейки (платы)

3. панель

45. Каких серий микросхем не существует

1. 133

2. 155

3. 561

2. 321

46. По функциональному назначению интегральные схемы делятся на:

1. корпусные и бескорпусные

2. логические (цифровые), линейно-импульсные (аналоговы)

3. полупроводниковые и гибридные

47. По технологии изготовления интегральные схемы делятся на:

1. корпусные и бескорпусные

2. логические (цифровые), линейно-импульсные (аналоговые)

4. полупроводниковые и гибридные

48. По конструктивному исполнению интегральные схемы делятся на:

5. корпусные и бескорпусные

1. логические (цифровые), линейно-импульсные (аналоговы0

2. полупроводниковые и гибридные

49. Модульный принцип конструирования это:

1. предполагает проектиро­вание изделий РЭА на основе максимальной конструктивной и функциональной взаимоза­меняемости составных частей конструкции

2. полная принципиальная схема электронного аппарата располагается на одной печатной  плате и поэтому выход из строя одного элемента приводит к сбою всего аппарата.

50. Каскадно-узловой принцип конструирования это:

1. принципиальную схему аппарата делят на отдельные каскады, которые не могут выполнять самостоятельные функций.

2. полная принципиальная схема электронного аппарата располагается на одной печатной  плате и поэтому выход из строя одного элемента приводит к сбою всего аппарата.

3. предполагает проектиро­вание изделий РЭА на основе максимальной конструктивной и функциональной взаимоза­меняемости составных частей конструкции
