Тема 3. Описание работы схемы управления нереверсивными электроприводами дренажных насосов с автоматическим вводом резерва
Цель: приобрести навыки чтения схем управления нереверсивными приводами производственных механизмов
Форма проведения: практическое занятие
Задание: Разработать схему управления нереверсивными электроприводами дренажных насосов с автоматическим вводом резерва
Вопросы:
назначение схемы управления нереверсивными приводами?
Назовите цепи местного управления насосом № 2.
Определите назначение ПУ1. Объясните, почему зачерненные точки расставлены именно так, как сделано на рис. 6,5,а. Зачем введены в схему контакты 11, 12 и 5, 6, если они замкнуты в положениях 1и 11?
Имеет ли схема нулевую защиту?
Определите назначение ПУ2. Можно ли перевести один насос в автоматический режим, а другой оставить в режиме местного управления?
Почему цепи местного, управления пускателем 2Н.-ПМ питаются от 2Н-АВ, а цепи автоматического управления от 1Н-AВ? Не может ли такая схема питания пускателя 2Н-ПМ привести к соединению цепей двух насосов?
Что опущено на рис. 11, а?

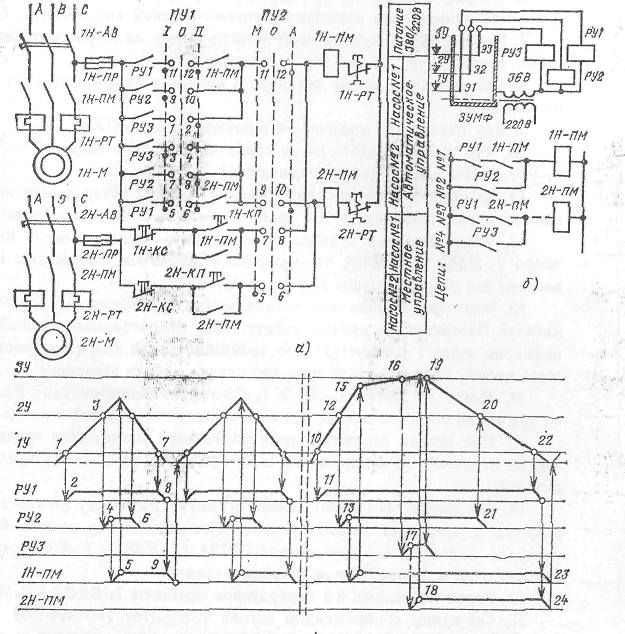

Рис. 11. Принципиальная схема управления нереверсивными электроприводами дренажных насосов с автоматическим вводом резерва
Методические рекомендации: Рассмотрим схему управления нереверсивными электроприводами дренажных насосов с автоматическим вводом резерва (рис. 11, а). Дренажные насосы предназначены для откачки из подземных конвейерных галерей выступающих грунтовых и ливневых вод. Для сбора воды галереи устроены с небольшим уклоном, в конце которого сооружены дренажные колодцы-зумпфы. Учитывая, что грунтовые и ливневые воды могут вывести из строя производственные механизмы, для их откачки применяют два насоса: рабочий и резервный.
В результате предварительного изучения пояснительной записки и схемы автоматизации установлено следующее:
структура управления насосами предусматривает местное и автоматическое управление;
автоматическое управление выполняют три реле: РУ1 — реле нижнего уровня, РУ2 —реле верхнего уровня, РУЗ — реле верхнего аварийного уровня. Когда уровень в зумпфе повышается до отметки при которой срабатывает реле РУ2, насос включается. При снижении уровня до нормального реле РУ1 отпускает, насос останавливается. Если один насос не справляется с откачкой и уровень продолжает повышаться, то срабатывает реле аварийного уровня РУЗ и включает второй насос. При снижении уровня до нормального оба насоса отключаются;
для равномерной эксплуатации насосов предусмотрена возможность изменять очередность включения насосов при автоматической управлении.
Чтобы яснее представить себе действие схемы при автоматическом управлении, воспользуемся распространенным приемом, который состоит в следующем. Составляем вспомогательную схему (рис. 11,6) и изображаем на ней зумпф с отметками: 1У —нижний уровень, 2У— верхний уровень, ЗУ —верхний аварийный уровень. Опускаем до этих отметок электроды Э1—ЭЗ и соединяем их соответственно с реле РУ1— РУЗ. Делаем выкопировку из схемы (рис. 11, а), показывая на ней только соединения контактов реле РУ1 к РУЗ с магнитным пускателем 1Н-ПМ первого насоса и контакта реле РУЗ с магнитным пускателем 2Н-ПМ второго насоса. Затем строим диаграмму (рис. 11, и отражаем на ней процессы заполнения в откачки зумпфа в зависимости от положения реле.
На диаграмме линии 1У—ЗУ соответствуют трем уровням, а штрихпунктирная линия — опорожненному зумпфу.
Зумпф начинает заполняться, вода в нем достигает уровня 1У — точка 1на диаграмме. При этом замыкается цепь реле РУ1, реле срабатывает (точка 2) к замыкает контакт в цепи № 1 (см. рис. 11,б), но магнитный пускатель 1Н-ПМ не включается, так как последовательно с контактом реле РУ1 включен замыкающий контакт 1Н-ПМ. При достижении уровня 2У (точка 3) включается реле РУЗ (точка 4) и по цепи № 2 включает магнитный пускатель 1H-ПМ (точка 5); начинается откачка. Вскоре реле РУ2 отпускает (точка 6), но насос не отключается, так как обмотка 1Н-ПМ продолжает получать питание по цепи № 1 через контакты РУ1 и 1Н-ПМ. Наконец уровень снижается до нормального (точка 7), реле РУ1 отпускает (точка 8) и отключает магнитный пускатель (точка 9). Через некоторое время, при накоплении води в зумпфе, все повторяется в той же последовательности.
