2. Редактор схем.
На рис. 2.5 показано окно редактора страницы принципиальной схемы, на которой расположены дополнительные панели инструментов (рис. 2.6), команды которых перечисленны в табл. 2.2 и 2.3.

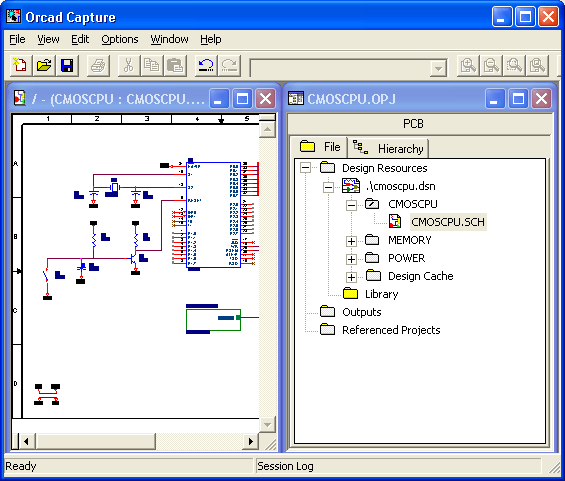

Рис. 2.5. Окно редактора страницы схемы
Рис. 2.6. Панели инструментов редактора схем
Таблица 2.2. Пиктограммы панели инструментов режима редактирования схем
|
|
|
|
|
|
Пиктограмма |
Эквивалентная команда |
Описание команды |
|
|
|
Select |
Режим выбора объектов |
|
|
|
Part |
Выбор в библиотеке компонента для размещения его символа на схеме |
|
|
|
Wire |
Рисование электрических цепей. При нажатии кнопки Shift возможен ввод не ортогональных цепей |
|
|
|
Net Alias |
Размещение псевдонимов (дополнительных имен) цепей и шин |
|
|
|
Bus |
Изображение шины (линии групповой связи) |
|
|
|
Junction |
Нанесение точки электрического соединения двух цепей |
|
|
|
Bus Entry |
Нанесение отводов ос шины, расположенных под углом 45° |
|
|
|
Power |
Размещение символов выводов источников питания и «земли» |
|
|
|
Ground |
Размещение символов выводов источников питания и «земли» |
|
|
|
Hierarchical Block |
Размещение иерархических блоков |
|
|
|
Hierarchical Port |
Размещение портов иерархических блоков |
|
|
|
Hierarchical Pin |
Размещение выводов иерархических блоков |
|
|
|
Off-Page Connector |
Размещение символов соединителей страниц |
|
|
|
No Connect |
Подключение к,выводу компонента символа отсутствия соединений |
|
|
|
Line |
Рисование линии |
|
|
|
Polyline |
Рисование полилинии |
|
|
|
Rectangle |
Рисование прямоугольника |
|
|
|
Ellipse |
Рисование эллипса /окружности |
|
|
|
Arc
|
Рисование дуги |
|
|
|
Text |
Размещение одной или нескольких строк текста с указанием его размера, цвета, ориентации и шрифта |
|
|
|
|
|
|
Таблица 2.3. Пиктограммы панели инструментов режима моделирования
|
|
|
|
|
|
Пиктограмма |
Эквивалентная команда |
Описание команды |
|
|
|
New Simulation Profile |
Создание нового файла задания на моделирование |
|
|
|
Edit Simulation Setting |
Редактирование задания на моделирование |
|
|
|
Run PSpice |
Запуск программы PSpice на моделирование |
|
|
|
View Simulation Results |
Просмотр графических результатов моделирования |
|
|
|
Voltage/Level Marker |
Простановка маркера напряжения/логического уровня |
|
|
|
Voltage Differential Markers |
Простановка двух маркеров разности напряжений |
|
|
|
Current Marker |
Простановка маркера тока |
|
|
|
Power Dissipation Marker |
Простановка маркера рассеиваемой мощности |
|
|
|
Enable Bias Voltage Display |
Отображение на схеме узловых напряжений в рабочей точке |
|
|
|
Toggle Voltage On Selected Net |
Показать /удалить значение потенциала по постоянному току выбранной цепи |
|
|
|
Enable Bias Current Display |
Отображение на схеме токов ветвей в рабочей точке |
|
|
|
Toggle Current On Selected Part/Pin |
Показать /удалить значение постоянного тока выбранного вывода компонента |
|
|
|
Enable Bias Power Display |
Отображение на схеме рассеиваемой мощности ветви в рабочей точке |
|
|
|
Toggle Power On Selected Part |
Показать /удалить значение рассеиваемой мощности по постоянному току выбранного компонента |
|
|
|
|
|
|
На рис. 2.7 указано содержание меню команд при активизации редактора принципиальных схем. /Л.8/
Контрольные вопросы
1. Общая характеристика программы OrCAD Capture
2. Редактор схем
