3.10 Расчет потребности строительной площадки в электроэнергии
Электроэнергия на строительной площадке потребляется для питания машин, т.е. производственных нужд, для наружного и внутреннего освещения и на технологические нужды. Расчет расхода электроэнергии надо выполнять на день максимального ее потребления по календарному графику. Общую потребную мощность трансформаторов, необходимых для обеспечения электроэнергией строительной площадки, следует определять по формуле:
(кВТ), (3.12)
где α – коэффициент, учитывающий потери мощности в низковольтной сети (α= 1,05);
cos φ – коэффициент мощности;
РС – силовая мощность машины или установки, кВт;
Рm – потребная мощность на технологические нужды, кВт;
РОВ – потребная мощность, внутренним освещением, кВт;
РОН – потребляемая мощность, наружным освещением, кВт;
k1, k2, k3, k4 – коэффициенты спроса, зависящие от числа потребителей.
Силовую мощность машин и установок следует принимать по таблице "Ведомости потребности в строительных машинах", а потребная мощность на технологические периоды – по технологической карте. Площадь внутреннего освещения принимается из планов этажей, наружного освещения – по стройгенплану.
Расчет:
Р = 1,05∙(1,2/1,45 + 0,78 + 2,52) = 4,32 кВт.
Таблица 3.8 – Расчет потребности во временном электроснабжении
№ п/п |
Наименование потребителей |
Ед. измерения |
Количество |
Удельная мощность на ед. изм. |
Коэффициент спроса, к |
Коэффициент мощности, φ |
Мощность трансформатора, кВт |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
1 |
Контора прораба |
шт. |
1 |
0.18 |
1 |
1 |
0.18 |
2 |
Гардероб с умывальником и сушилкой |
шт. |
1 |
0.18 |
1 |
1 |
0.18 |
3 |
Помещение для отдыха, обогрева и приема пищи |
шт. |
1 |
0.18 |
0.8 |
1 |
0.14 |
4 |
Душевая с раздевалкой |
шт. |
1 |
0.18 |
0.8 |
1 |
0.14 |
5 |
Проходная |
шт. |
1 |
0.18 |
0.8 |
1 |
0.14 |
6 |
Электрокраскопульт |
шт. |
1 |
0.25 |
0.1 |
0.4 |
0.02 |
8 |
Открытые склады |
шт. |
4 |
0.35 |
0.8 |
4 |
0.3 |
9 |
Прожекторы |
шт. |
4 |
2 |
1 |
4 |
2 |

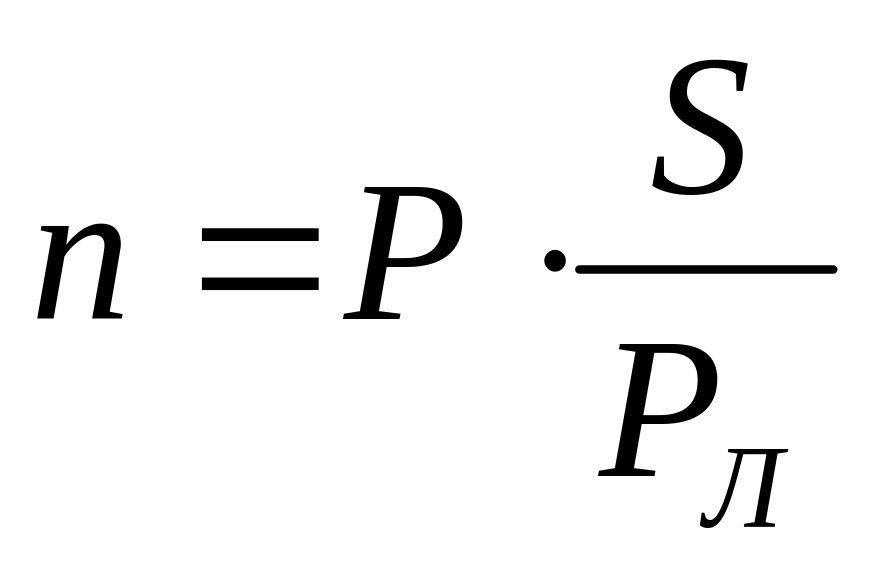

Количество прожекторов для наружного освещения определяется по формуле:
(шт), (3.13)
где Р – удельная мощность, Вт/м2;
S – площадь освещаемой территории, м2;
РЛ – мощность лампы прожектора, Вт, (0,5 кВт на 1000 м2).

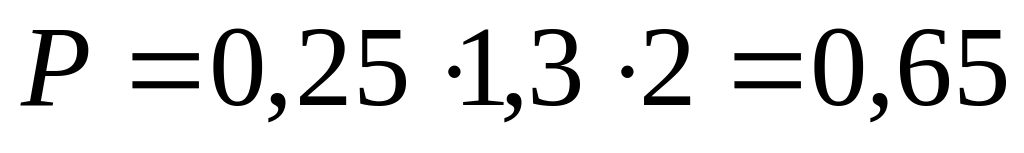

(Вт/м2) (3.14)
где 0,25 – статический коэффициент;
Е = 2 лк – минимальная расчетная горизонтальная освещенность, лк;
К – коэффициент запаса, К = 1,3…1,6.
кВт.
шт.
Принимаю трансформатор марки ТМ – 20/6, мощностью 20 кВт и массой 385 кг.
