3.5 Выбор монтажного крана и расчет радиуса опасной зоны

3.5.1 Выбор стрелового монтажного крана для монтажа фундамента и перекрытиий

Грузоподъемность стрелового крана:

Q_тр= Q_э + Q_гр.ст (т), (3.1)

где, Q_э – максимальная масса монтируемого элемента, Qэ = 4,7 т;

Q_гр.ст – масса грузозахватного устройства (Строп четырехветвивой ПИ Промстальконструкция, 15946М-13), Q_гр = 0,78 т;

Q_тр = 4,7+0,78 = 5,48 Т.-требуемая грузоподъемность крана.

Высота подъема крюка над уровнем стоянки крана:

Нк = h₀ + h_з + h_эл + h_ст (м), (3.2)

где h₀ – превышение монтажного горизонта над уровнем стоянки крана, 12,20 м.

h_з – запас по высоте для обеспечения безопасности монтажа 1 м;

h_эл – максимальная высота или толщина элемента, 0,22 м;

h_ст – высота строповки (от верхнего элемента до крюка крана), 3 м.

Требуемая высота подъема крюка.

Нк = 12,20 + 1,0 + 0,22 + 3,0 = 16,42 м.

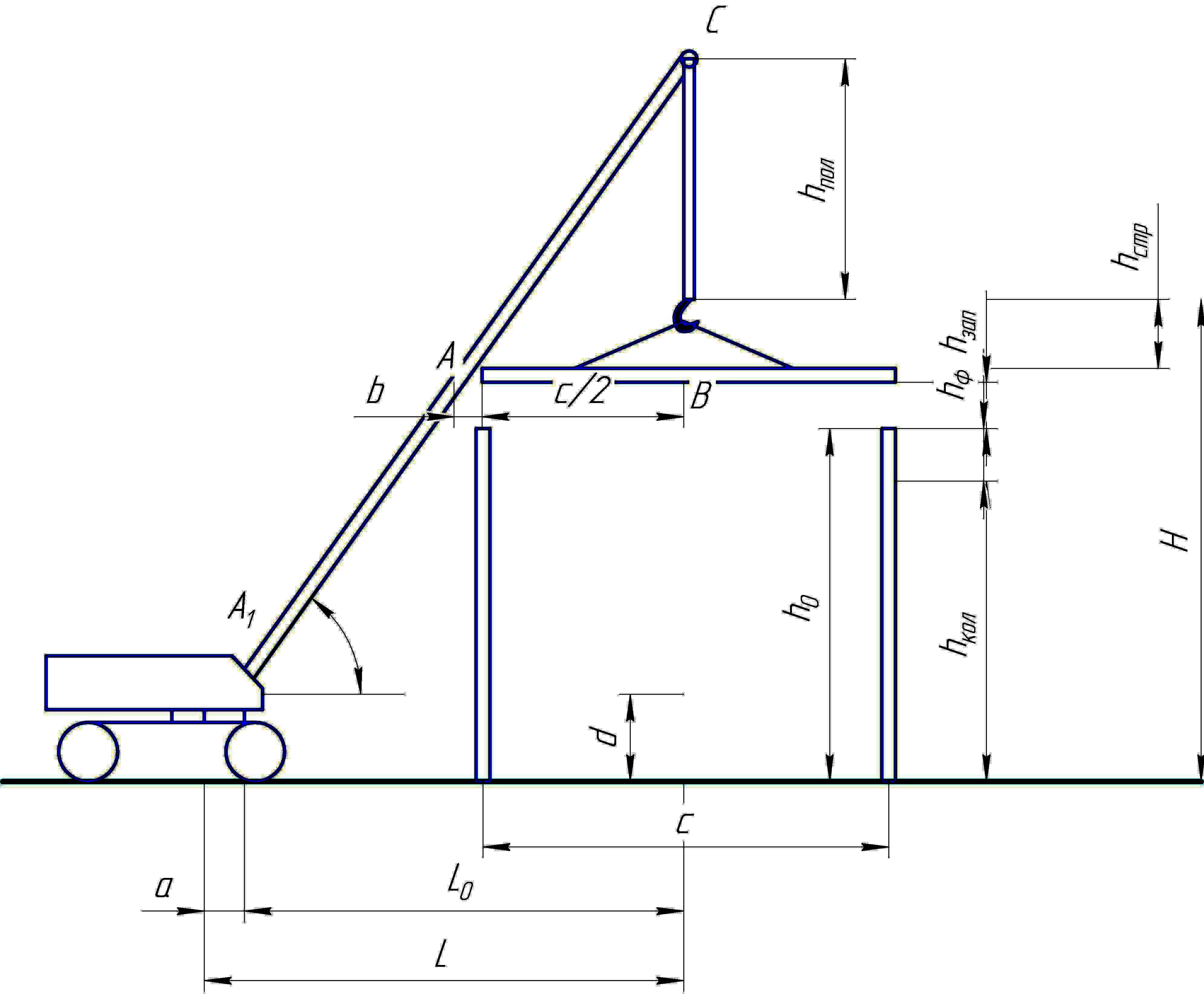

Определение вылета стрелы крана:

АВ = b + c/2 = 1 + 6/2 = 4 м. (3.3)

ВС= h_эл + h_ст + h_пол = 0,22+3+2,5 = 5,72 м; (3.4)

tgβ = BC/AB = 5,72/4 = 1,43

В₁С = ВС + h_зап + h₀ - d = 5,72 + 1,0 + 12,20 – 1,0 = 17,92 м; (3.5)

BC / В₁С = АВ/А₁В₁; (3.6)

А₁В₁ = АВ × В₁С/ BC = В₁С/ tgβ=17,92/1,43 = 12,53 (3.7)

L = L₀ + a = 12,53 + 1,0 = 13,5 м. (3.8)

Согласно расчетам принимаю стреловой кран МКТ-40.

Опасная зона для нахождения людей во время перемещения груза краном:

R_оп = R_max + 1/2× 1_max + l _без, (м), (3.9)

где R_max – максимальный вылет стрелы крана, 20 метров;

1_max – длина самого длинного перемещения груза, 6 метров;

l_без – 0,4۰Н – расстояние возможного рассеивания груза, 4 метра.

R_оп = 20 + ½ × 6 + 4 = 27 м.

Опасная зона в близи строящегося здания принимается по СНиПу 12-03-99 «Безопастность труда в строительстве», при высоте здания до 20 метров, зона принимается 7 метров.

Характеристики крана МКТ - 40:

Грузоподьемность – 4,5 … 40 тонн;

Вылет стрелы – 4…15 метров;

Подъем крюка – 18 метра.

3.6 Ведомость потребности основных материалов и спецификация сборных железобетонных элементов

Таблица 3.4 – Ведомость потребности основных материалов

№	Наименование материала	Ед.изм.	Количество
1	2	3	4
1	Фундаментные ж/б блоки	шт	153
2	Фундамнтные ж/б подушки	шт	45
3	Кирпич керамический	1000 шт.	101,645
4	Плиты ж/б	шт	64
5	Раствор цементный	1м3	71,67
6	Гидроизоляция	100 м2	10,67
7	Оконные и дверные блоки	м2	195
8	Шпатлевка	кг	948
9	Краска	кг	321
10	Ламинат	м2	138
11	Ленолиум	м2	47
12	Керамическая плитка	м2	141
13	Ковралин	м2	126
14	Стропильные конструкции	м3	4,94
15	Металлочерепица	м2	246
