Задание.
Вариант №23.04
Спроектировать привод ленточного конвейера.
1. Эл. двигатель.
2. Клиноременная передача.
3. Редуктор.
4. Муфта соединительная.
5. Барабан.
6. Натяжное утройство.
Срок службы
L=5 лет
Ксут=0,29
Кгод=0,8
Ft,H=2500
V,м/c=1,0
D,мм=275
степень риска,%=8
Ft- Окружное усилие на барабане
V- Скорость ленты конвейера
1. Кинематический расчет и выбор электродвигателя.
1.1. Выбор электродвигателя.
1.1.1. Определение мощности на приводном валу.
Pu=V·Ft (1.1)
где Ft- тяговое усилие на рабочем органе.
V- скорость тягового органа м/с.
Pu=1,0·2500=2500 Вт
1.1.2. Определение требуемой мощности электродвигателя.
Pэл=Pu/n0 (1.2)
1.1.2.1. Определение общего К.П.Д. привода.
n0- Общий К.П.Д. привода.
n0= nрп· nпк· nкп· nпк· nцп· nпк· nм· nпк (1.3)
n0= nм· nрп·n4пк· nцп· nпк
где-nрп=0,95- К.П.Д. ременной передачи
nпк=0,99- К.П.Д. подшипника качения
nм=0,98- К.П.Д. соединительной муфты
nцп=0,97- К.П.Д. цилиндрической передачи
nкп=0,96- К.П.Д. конической передачи
n0=0,98·0,95·0,994·0,97·0,96=0,83
Pэл=2500/0,83=3012 Вт
1.1.3. Определение требуемой частоты электродвигателя
nэл= nu·U0 (1.4)
где- U0- общее передаточное число привода
nu -частота вращения приводного вала
1.1.3.1. Определение частоты вращения приводного вала.
nu=(60·1000·V)/(Pi·D) [об/мин] (1.5)
nu=(60·1000·1,0)/(3,14·275)=69,48 об/мин
1.1.3.2.Определение общего передаточного отношения привода.
U0= Uц· Uк· Uр (1.6)
где- Uц- передаточное отношение цилиндрической передачи
Uк- передаточное отношение конической передачи
Uр- передаточное отношение ременной передачи
Uц=3; Uк=3; Uр=3; [2,с.6]
U0=3·3·3=27
nэл=69,48·27=1875,96 об/мин
Выбираем электродвигатель 100S4
Pэл=3000 Вт [2,с.377]
nэл=1435 об/мин

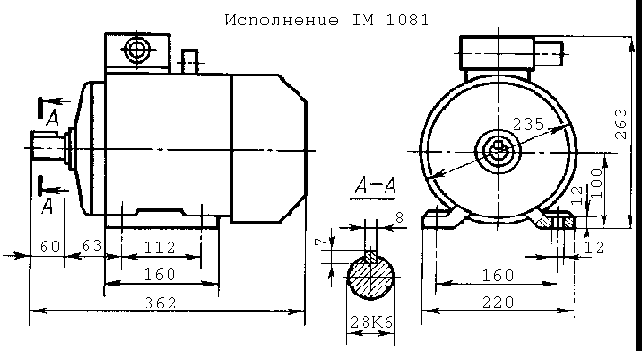

Исполнение
IM1081
1.2. Кинематический расчет привода.
1.2.1. Уточнение передаточного отношения.
U'0=nэл/ nu (1.7)
U'0=1435/69,48=20,65
1.2.2. Разбивка передаточного отношения по ступеням.
Примем: Uр=2,9
U''0=20,65/2,9=7
Uт=1,1·
(1.8)
[2,с.7]
Uт=1,1·
=2,8
Uц= Uт
Uб= U''0/ Uт=7/2,8=2,5
Uк= Uб (1.9)
1.2.3. Определение мощностей на валах привода.
1.2.3.1. Определение мощности на ведущем валу.
P1= Pэл· nрп· nпк (1.10)
P1=3012·0,95·0,99=2833 Вт
1.2.3.2. Определение мощности на промежуточном валу.
P2= P1· nкп· nпк (1.11)
P2=2833·0,96·0,99=2693 Вт
1.2.3.3. Определение мощности на приводном валу.
P3= P2· nцп· nпк (1.12)
P3=2693·0,97·0,99=2586 Вт
1.2.3.4. Определение мощности на ведомом валу.
P4= P3· nм· nпк (1.13)
P4=2586·0,98·0,99=2509 Вт
1.2.4. Определение частот на валах привода.
1.2.4.1. Определение частоты вращения на ведущем валу.
n1= nэл/ Uр (1.14)
n1=1435/2,9=494,83 об/мин
1.2.4.2. Определение частоты вращения на промежуточном валу.
n2= n1/ Uк (1.15)
n2=494,83/2,5=197,92 об/мин
1.2.4.3. Определение частоты вращения на выходном валу.
n3= n2/ Uц (1.16)
n3=197,92/2,8=70,69 об/мин
1.2.4.4. Определение частоты вращения на ведомом валу.
n4= n3 (1.17)
n4=70,69 об/мин
1.2.5. Определение крутящих моментов на валах привода.
1.2.5.1. Определение крутящего момента на ведущем валу.
T1=P1/W1=(30·P1)/(Pi·n1) (1.18)
T1=(30·2833)/(3,14·494,83)=54.7
1.2.5.2. Определение крутящего момента на промежуточном валу.
T2= (30·P2)/(Pi·n2) (1.19)
T2=(30·2693)/(3,14·197,92)=130
1.2.5.3. Определение крутящего момента на выходном валу.
T3= (30·P3)/(Pi·n3) (1.20)
T3=(30·2586)/(3,14·70,69)=349,5
1.2.5.4. Определение крутящего момента на ведомом валу.
T4= (30·P4)/(Pi·n4) (1.21)
T4=(30·2509)/(3,14·70,69)=339,11
2. Выбор материалов и расчет допускаемых напряжений.
2.1. Выбор материалов.
Стараясь получить сравнительно небольшие габариты и невысокую стоимость редуктора выбираем для изготовления колес и шестерен недорогую легированную сталь 40Х. Назначаем для колес термообработку улучшение 230...260 HB
sb=850 МПа [3,с.162]
sт=550 МПа
где- HB- твердость
sb-предел прочности
sт- предел текучести
Для шестерни второй ступени улучшение260...280 HB
sb=950 МПа [3,с.162]
sт=700 МПа
Зубьям шестерни первой ступени азотирование поверхности 50...59 HRC при твердости сердцевины 26...30 HRC
sb=1000 МПа [3,с.162]
sт=800 МПа
(где HRC- твердость в единицах твердости Роквела при HB>350 (HRC»10HB))
При этом обеспечивается приработка зубьев обеих ступеней.
2.2. Расчет допускаемых напряжений.
2.2.1. Допускаемые контактные напряжения для колес обоих ступеней.
sн0=2HB+70 (2.1)[3,c.168]
где- sн0- предел выносливости при нулевом цикле
sн0=2·240+70=550 МПа
Для шестерни первой ступени
sн0=1050 МПа [3,с.168]
Коэффициент безопасности для первой ступени SH=1,2 для второй ступени SH=1,1.
Число циклов напряжения для колеса второй ступени определяется.
NS=60·cntS (2.2)[3,c.173]
где с- число зацеплении зуба за один оборот колеса с- равно числу колес находящимся в зацеплении с рассчитываемым.
n- частота вращения того из колес по материалу которого определяем допускаемые напряжения.
tS- суммарный срок службы в ч называемый ресурсом передачи.
2.2.1.1. Расчет суммарного срока службы.
tS=L·365·Kгод·24·Ксут (2.3)[3,с.173]
где L- срок службы, годы
Kгод-коэффициент использования в году
Ксут- коэффициент использования в сутки
L=5 лет; Kгод=0,29; Ксут=0,8
tS=5·365·0,8·24·0,29=10162(ч)
n=69,48 об/мин
с=1
NS=60·1·69,48·10162»42363345,6»4,2·107
По графикам, для 245HB (среднее)
Nн0»1,5·107, для 50...59HRC (»550HB)
Nн0»108 [3,с.173]
Для колеса второй ступени
NНЕ» КНЕ· NS (2.4)[3,с.173]
где NНЕ- циклическая долговечность или эквивалентное число циклов до разрушения при расчетном напряжении.
КНЕ- коэффициент
КНЕ=0,25 [3,с.173]
NНЕ=0,25·4,31·107»1,1·107
сравнивая NНЕ и NН0, отмечаем что для колеса второй ступени NНЕ<NН0. Так как все другие колеса вращаются быстрее то аналогичным расчетом получим и для них NНЕ<NН0.
2.2.1.2. Расчет коэффициента долговечности.
КHL=
³
1 £2,4 (2,5)[3,с.176]
где NH0- точка перелома кривой усталости
КHL=
=1,05
т.к. КHL³1 следовательно для вех колес передачи КHL=1,05
Допускаемые контактные напряжения для второй ступени определяем по материалу колеса как более слабому.
[sн]=(sн0/SH)· КHL (2.6)[3,с.167]
[sн]- максимальное напряжение цикла
[sн]=550/1,1·1,05=525 МПа
Для колеса первой ступени так же [sн]=525 МПа
а для шестерни [sн]=1050/1,2=875 МПа
Допускаемое контактное напряжение для первой ступени определяем по формуле.
[sн]=([sн]1+[sн]2)/2£1,15 [sн]min (2,7)[3,c.169]
где [sн]min- минимальный предел напряжений из двух
[sн]=(875+525)/2»700 МПа ³1,15 [sн]2
принимаем [sн]=1,15·[sн]2=1,15·525=604 МПа
2.2.2. Допускаемые напряжения изгиба. Для колес обеих ступеней.
sF0=1,8·HB (2.8)[3,c.168]
sF0=1,8·240=432 МПа
Для шестерни первой ступени
sF0=12+HRCсредн+300 (2.9)[3,с.168]
sF0=12·28+300=636 МПа
Для шестерни второй ступени
sF0=1,8·270=486 МПа
определяем допускаемое напряжение изгиба при расчете на усталость.
[sF]=(sF0/SH)·КFC· КFL (2.10)[3,c.173]
где SF- коэффициент учитывающий влияние двухстороннего приложения нагрузки
КFL- коэффициент долговечности
КFC- 1 для нереверсивной передачи [3,с.174]
2.2.2.1. Расчет коэффициента долговечности КFL
КFL=
³
1 £2 (2.11)[3,c.174]
где NF0=4·106
NFE- эквивалентное число циклов
NFE= КFE· N2 (2.12)[3,с.174]
где КFE- коэффициент
NFE=4,31·107·0,14=6·106
КFL=
»0,93
т.к. КFL³1 следовательно КFL=1. Аналогично и для всех других колес и шестерен получим КFL=1
Для обоих колес:
[sF]=(432/1,75)·1=246 МПа
Для шестерни второй ступени:
[sF]=636/1,75=363 МПа
2.2.3. Допускаемые напряжения при кратковременной перегрузке.
Предельные контактные напряжения для колес обеих ступеней.
[sн]max=2,8·sT (2.13)
[sн]max=2,8·550=1540 МПа
для шестерни второй ступени
[sн]max=2,8·700=1960 МПа
для шестерни первой ступени
[sн]max=30·HRC (2.14)
[sн]max=30·55=1650 МПа
Предельные напряжения изгиба для обеих колес:
[sн]max=2,74·HB (2.15)
[sн]max=2,74·250=685 МПа
Для шестерни второй ступени:
[sF]max=2,74·270=740 МПа
Для шестерни первой ступени:
[sF]max»1000 МПа [3,с.168]
