Траверсы крюков

Траверсы: а - на канатах; б - на металлической ферме; в,г - трехногие

Траверсу рассчитывают как свободно опертую балку пролетом l, нагруженную посредине силой Q_c.

Изгибающий момент в опасном сечении:

M_изг=(Q_c*l)/4.

Момент сопротивления траверсы:

W_тр=(h²/6)*(b-d₀),

где l- расстояние между боковыми листами обоймы; b- ширина траверсы; h- высота траверсы;

d₀- диаметр отверстия для крюка.

Лебедки

Основные технические характеристики

Номер по каталогу	5,148	5,149	5,150	5,154	5,155	5,156	5,157
Тяговое усилие, т	0,45	0,55	0,65	0,7	0,8	0,9	1,1
Длина троса, м	10	10	10	10	10	10	10
Диаметр троса, мм	4,5	4,5	4,5	4,8	4,8	5	5
Передаточное число	3,7:1	3,7:1	3,7:1	5,1:1	5,1:1	4,1:1/10,3:1	4,1:1/10,3:1
Длина ручки, мм	200	225	225	225	225	250	275
Вес неттоб кг	2,3	2,5	2,5	2,8	2,8	3,2	3,2
Вес брутто, кг	3	3,2	3,2	3,5	3,5	3,6	3,6
Габариты в упаковке, мм	220*180*140	220*180*140	220*180*140	265*185*220	265*185*220	295*235*210	295*235*210

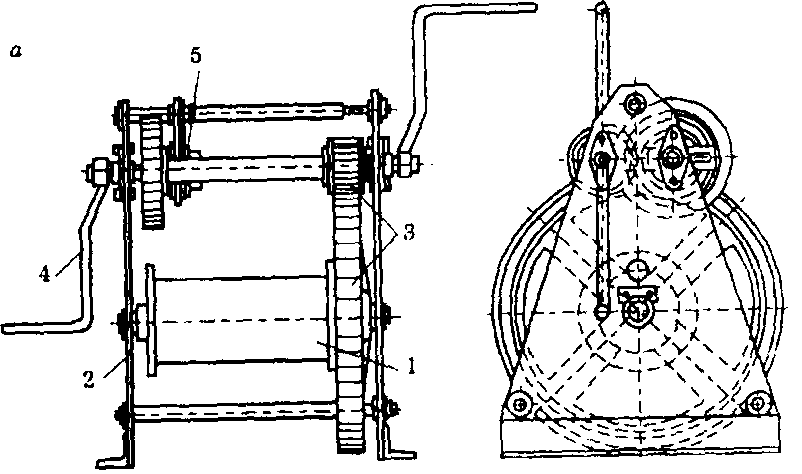

Лебедка с ручным приводом: 1 - барабана; 2 - ограждающий лист; 3 - зубчатое колесо; 4 -рукоятка; 5 - грузоупорный тормоз.

Между крутящими моментами на приводном валу Мпр и валу барабана Мб имеется зависимость:

i = М_б/М_пр*η,

где i- передаточное число; η- к.п.д передачи.

Основные сведения по расчету лебедок

В характеристиках лебедок с многослойной навивкой скорость каната указывается для первого слоя. На каждом последующем слое скорость больше. Возрастание скорости происходит скачкообразно, что приводит в период подъема к такому же изменению вращающего момента и мощности двигателя

Число оборотов барабана (по первому слою навивки):

n=60*ύ/π(D_б-d_к),

где ύ- скорость каната в м\с; D_б- диаметр барабана в м; D_к- диаметр каната в м.

Диаметр окружности последнего слоя навивки:

D_z = D_б+2*d_n*z-d_к,

где z- число слоев навивки каната на барабан.

Скорость каната на последнем слое навивки:

ύ_z = π*D_z*n/60

Мощность двигателя лебедки определяется по формуле:

N = P*ύ_z/102*η.

где Р- тяговое усилие лебедки в кг; ύ_z- скорость каната на последнем слое навивки в м/с;

η- коэффициент полезного действия лебедки.

Кинематическая схема электорореверссивной лебедки : 1 - рама 2 - электродвигатель 3 - муфта 4 - тормоз 5 - редуктор 6 – барабан.
