Тема: машины для отделки полов.

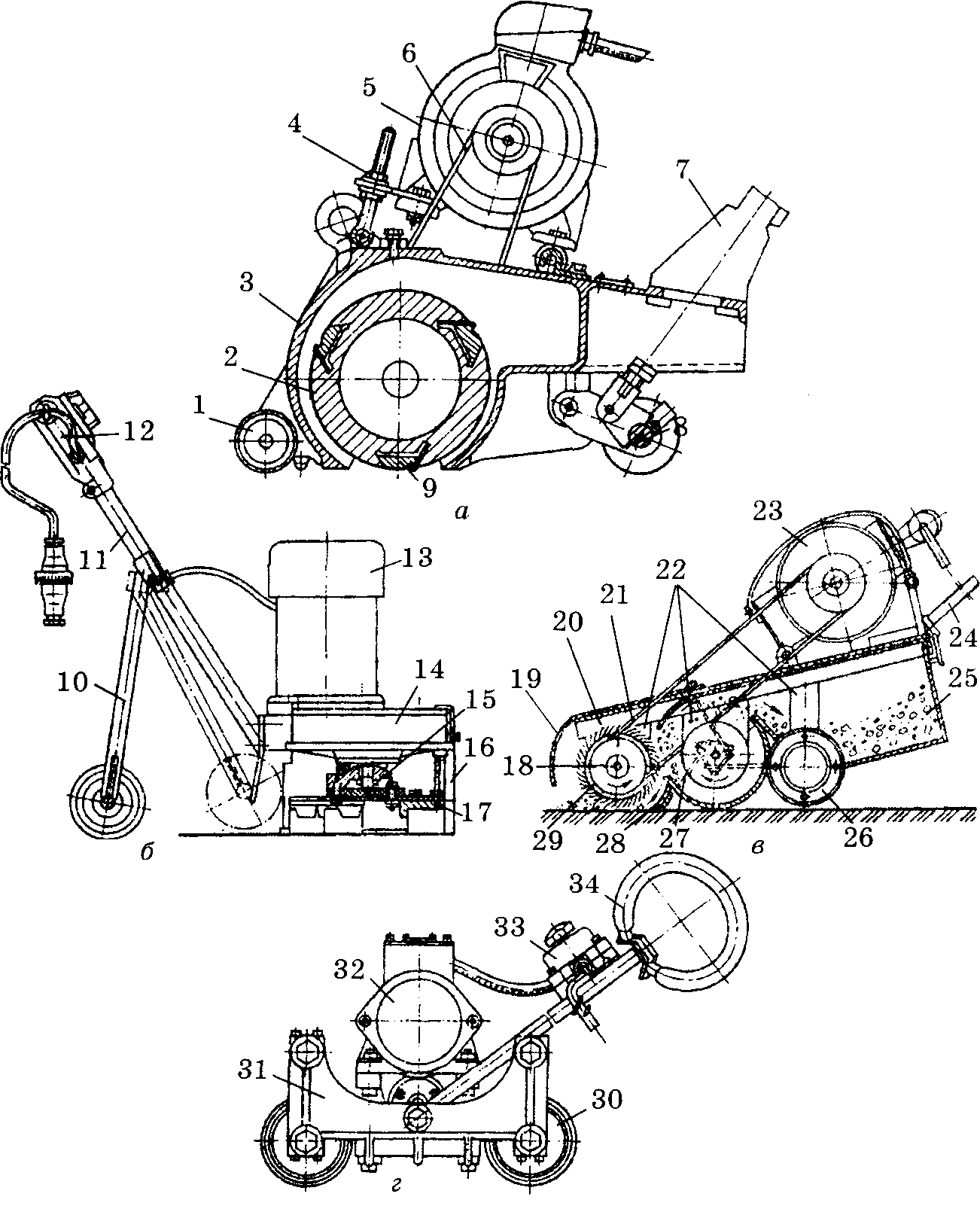

Рис.1. Машины для отделки полов: а — для строгания деревянных полов; б — мозаично-шлифовальная; в — для очистки полов после отделочных работ; г — виброкаток; 1, 8 — ходовое колесо;

2 — барабан; 3 — корпус; 4 — гайка; 5, 13, 23 — электродвигатели;

6 — клиноременная передача; 7, 11 — рукоятки; 9 — нож;

10 — ходовое устройство; 12 — переключатель; 14 — редуктор;

15 — траверса; 16 — фартук; 17 — абразив; 18 — шкив;

19 — крышка; 20 — рама; 21 — приводной ремень; 22 — кронштейн;

24 — ручка; 25 — ящик; 26 — задний крюк; 27 — крыльчатка;

28 — скребок; 29 — барабан; 30 — рабочий каток; 31 — рама катка;

32 — вибровозбудитель; 33 — выключатель вибровозбудителя;

34 — рукоятка

Машина для строгания деревянных полов (рис. 1, а) состоит из корпуса 3, в котором помещен барабан 2 с ножами 9. Вращение барабан получает от электродвигателя 5 через клиноременную передачу 6. Глубина строгания регулируется изменением положения барабана относительно обрабатываемой поверхности специальной гайкой 4. Для отвода стружки в корпусе маши­ны предусмотрены полость с отверстием и вентилятор, установленный на одной оси с барабаном. Машина передвигается на ходовых колесах 1 и 8. На рукоятке 7 имеется выключатель. Производительность машин 15...40 м2/ч при ширине строгания 275...310 мм.

Мозаично-шлифовальная машина (рис. 1, б) предназначена для шлифования и полирования монолитных покрытий из обычного и декоративного бетона сменным шлифовальным кругом 17, закрепленным на траверсе 15. Траверса укрыта фартуком 16. Абразив приводится в движение электродвигателем 13 через редуктор 14. Включается электродвигатель пакетным переключателем 12, расположенным на рукояти 11. Перемещается машина ходовым устройством 10. Производительность таких машин составляет 4...20 м2/ч, при ширине шлифования 530...570 мм и затратах энергии 1.5...3 кВт. Масса машин 105...150 кг.

Машина для очистки полов после отделочных работ (рис.1, в) состоит из стальной рамы 20, под которой на крон­штейнах 22 размещены барабаны 29, сменяемый рабочий орган, крыльчатка 27 и два задних катка 26.

Для очистки полов на барабане крепится кардолента со щеткой, а для шлифовки прошпатлеванной поверхности применяется барабан, обшитый техническим войлоком, поверх которого наматывается наждачная бумага в 4-5 слоев, прижимаемая шпильками. По мере износа бумагу обрывают.

Крыльчатка с резиновыми лопастями прикреплена к граням вала прижимными пластинами на болтах. На вал крыльчатки насажен шкив 18 с плоским пазом для приводного ремня 21. Для более полного сбора грязи в передней части кожуха установлен резиновый скребок 28.

Ящик 25 для приема мусора с передней отогнутой стенкой одной стороной прикреплен к кожуху с крыльчаткой, другой - к ручке машины. Верх машины закрыт крышкой 19 из листовой стали. Передний конец крышки отогнут вниз и является отража­телем грязи от барабана к крыльчатке.

Приводом машины служит электродвигатель 23 с ременной передачей, размещенной в верхней части машины. Машина управляется ручкой 24, на которой смонтирован пакетный вы­ключатель.

Кроме очистки полов от грязи, машину можно использовать для чистки полов из метлахской плитки, при ремонте паркета и шлифовке прошпатлеванных полов.

Виброкаток (рис. 1, г) предназначен для прикатывания свежеуложенных рулонных материалов (линолеума, рубероида) при устройстве покрытий пола. Каток состоит из рамы 31 с двумя обрезиненными рабочими катками 30 и маятникового вибровозбудителя общего назначения 32. Колебания передаются на рабо­чие катки при включении вибровозбудителя выключателем 33, закрепленным на рукоятке 34.
