Тема: машины и оборудования для транспортировки, укладки и уплотнения бетонной смеси.
Основными типами используемых в строительстве бетононасосов являются поршневые, с масло- или водогидравлическим приводом.

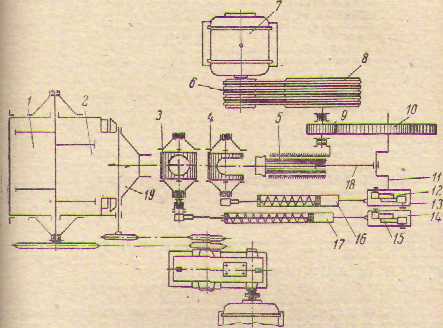

Бетононасос (рис.1) предназначен для подачи свежеприготовленной бетонной смеси по трубопроводу к месту укладки; может быть использован для подачи строительных растворов.
1 – смеситель; 2 – бункер; 3 – нагнетательный клапан; 4 – всасывающий клапан; 5 – поршень; 6, 8 – шкивы; 7 – электродвигатель; 9, 10 – зубчатые колёса; 11 – коленчатый вал; 12, 15 – кулачки; 13, 14 – кулисы; 16, 17 – тяги; 18 – шатун; 19 – побудитель.
Перспективным является использование автобетононасоса (рис.2). Он представляет собой бетононасос 1, смонтированный на автомобильном шасси 3. Стреловое оборудование 2 выполняется полноповоротным стрёхсекционными шарнирно-сочлененными стрелами. Конечная секция стрелы оборудована гибким рукавом для обеспечения плавных изгибов на направляющем полублоке, укрепленном на консоли секции. Автобетононасос позволяет полностью механизировать процесс подачи бетонной смеси к сооружению и сокращает его стоимость.

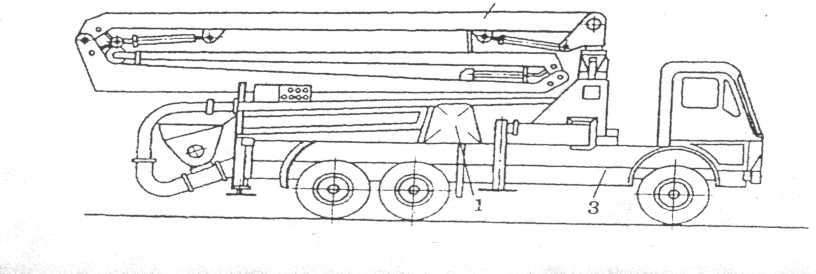

Pиc. 2. Автобетононасос: 1 - бетононасос; 2 - стреловое оборудование; 3 - автомобильное шасси

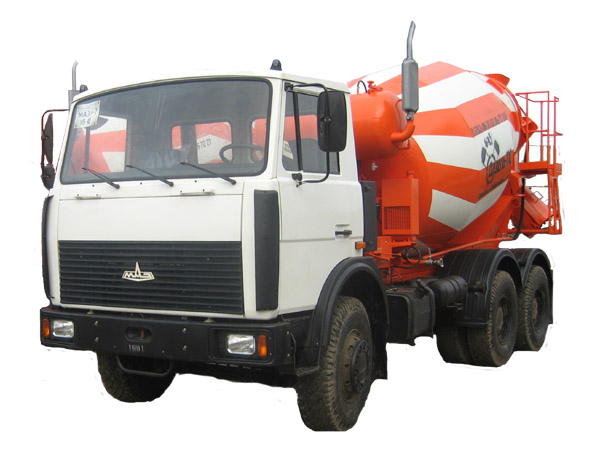

Автобетоносмеситель (рис.3) представляет собой самоходный смонтированный на шасси автомобиля 1 агрегат, имеющий смесительный барабан 3 грушевидной формы с гидроприводом 2 для его вращения. Эти машины можно использовать как для перевозки готовой бетонной смеси, так и для приготовления ее из сухих компонентов в пути следования машины.
В первом случае готовая смесь загружается в барабан автобетоносмесителя на центральной бетоносмесительной установке. В пути следования барабан, вращаясь при небольших оборотах (0,4-0,6 1/с), непрерывно перемешивает смесь, благодаря чему она сохраняет свою однородность и не расслаивается при транспортировке на расстояние до 40 км.
При более значительных расстояниях перевозки бетонная смесь приготовляется в пути следования автобетоносмесителя. Тогда на центральной смесительной установке в барабан загружают отмеренные дозы заполнителей, цемента и заливают воду в дозировочный бак. В пути (за 15-20 мин до прибытия к месту назначения) водитель включает смесительный барабан и заливает в него необходимую порцию воды. Такой способ позволяет доставлять на строительство свежую, требуемого качества бетонную смесь независимо от расстояния между строительным объектом и бетонным заводом.

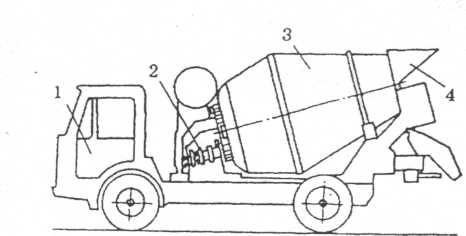

Рис.3. Автобетоносмеситель:
1 - шасси; 2 - гидропривод; использовать как для перевозки; 3 - смесительный барабан; 4 - лоток
При вращении барабана в обратную сторону бетонная смесь выгружается из барабана в лоток 4.
Автобетоносмесители могут усовершенствоваться дополнительным оборудованием, устанавливаемым на одном шасси со смесителем, чтобы увеличить радиус разгрузки бетонной смеси и облегчить укладку ее в опалубку. В качестве такого оборудования со стороны разгрузки смесителя монтируется бетононасос или конвейер. В пути следования стрела насоса или конвейер складываются.

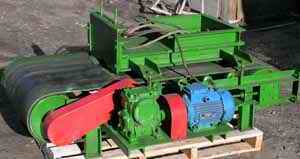

Ленточные питатели бетоноукладчиков (рис.4, а) имеют конвейерную ленту 1 с приводным барабаном 2, расположенную под бункером 6 бетоноукладчика. При движении ленты_ бетонная смесь поступает из бункера в форму непрерывным потоком. Для того, чтобы бетонная смесь поступала в форму равномерно, впереди бункера по всей его ширине устанавливается копильник 5. Передняя стенка копильника состоит из ряда заслонок 3, степень открывания которых регулируется гидравлическими цилиндрами 4. Этими заслонками можно управлять толщиной выдаваемого слоя на различных участках ленты и подавать нужные объемы бетонной смеси. Принцип работы устройства основан на том, что высота выходной щели бункера всегда превышает высоту выходной щели копильника, благодаря чему в последнем образуется подпор, обеспечивающий устойчивую толщину выдаваемого в форму слоя бетонной смеси.

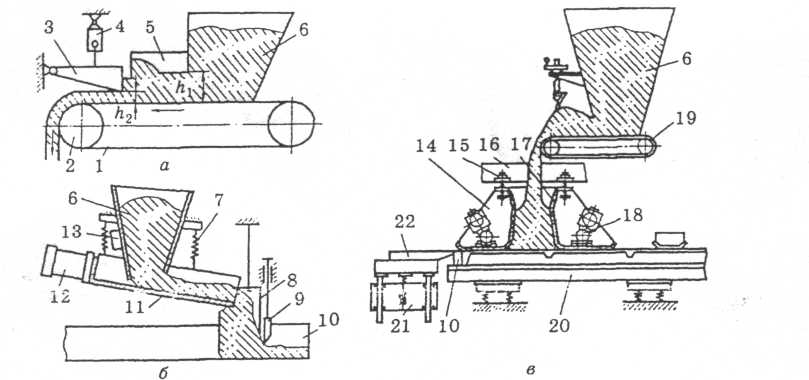

Рис. 4 Схема питателей бетоноукладчиков: а — ленточный;
б — вибролотковый; в — ленточный с вибронасадкой; 1 —лента; 2 — приводной барабан; 3, 8 — заслонки; 4 — гидроцилиндр;
5 — копильник; 6 — бункер; 7,15 — амортизаторы; 8 — насадок;
9 — профиль; 10 форма; 11 — лоток; 12 — электромагнитный вибровозбудитель; 13,18 — дебалансные вибровозбудители;
14, 17 — коробы; 16 — рама; 19 — ленточный питатель;
20 — виброплощадка; 21 — устройство для подъема поддона; 22 — поддон
