Цепные экскаваторы
Цепной экскаватор, многоковшовый экскаватор, рабочий орган которого представляет собой черпаковую раму (жёсткую или шарнирную) с бесконечной цепью и ковшами (черпаками). Применяется для разработки мягких пород в карьерах, в мелиорации и т.д.
Цепные экскаваторы поперечного копания применяют для добычи строительных материалов, в основном в карьерах кирпичных заводов. В процессе работы экскаватор перемещается по рельсам вдоль разрабатываемого карьера.
Для отрывки неглубоких и узких траншей при небольших объемах работ на одной строительной площадке применяют цепные экскаваторы на базе пневмоколесных тракторов.
Траншейный цепной экскаватор с транспортной нагрузкой
1. Трактор; 2. Органы управления; 3. Гидропривод; 4. Распределительная коробка; 5. Механизм подъёма и опускания рабочего органа; 6. Конвейер; 7. Лоток; 8. Рабочий орган; 9. Скребок

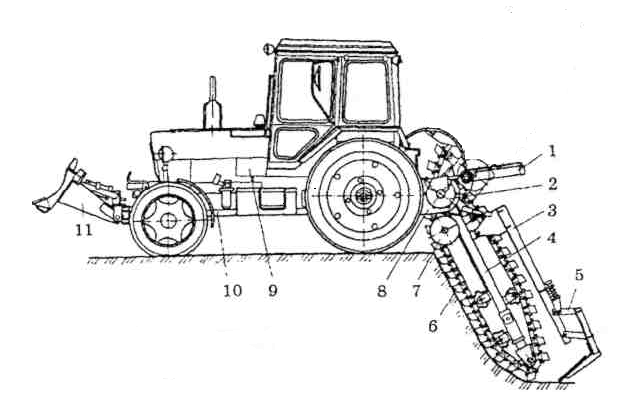

Общий вид многоковшового экскаватора на базе колёсного трактора:
Механизм подъёма и опускания рабочего органа
Приводной вал; 3. Дополнительная рама рабочих органов; 4. Рабочий орган;
5. Зачистной башмак ; 6. Рабочая цепь; 7. Шнек; 8. Редуктор привода рабочего органа; 9. Ходоуменьшитель; 10. Трактор; 11. Бульдозерный отвал.

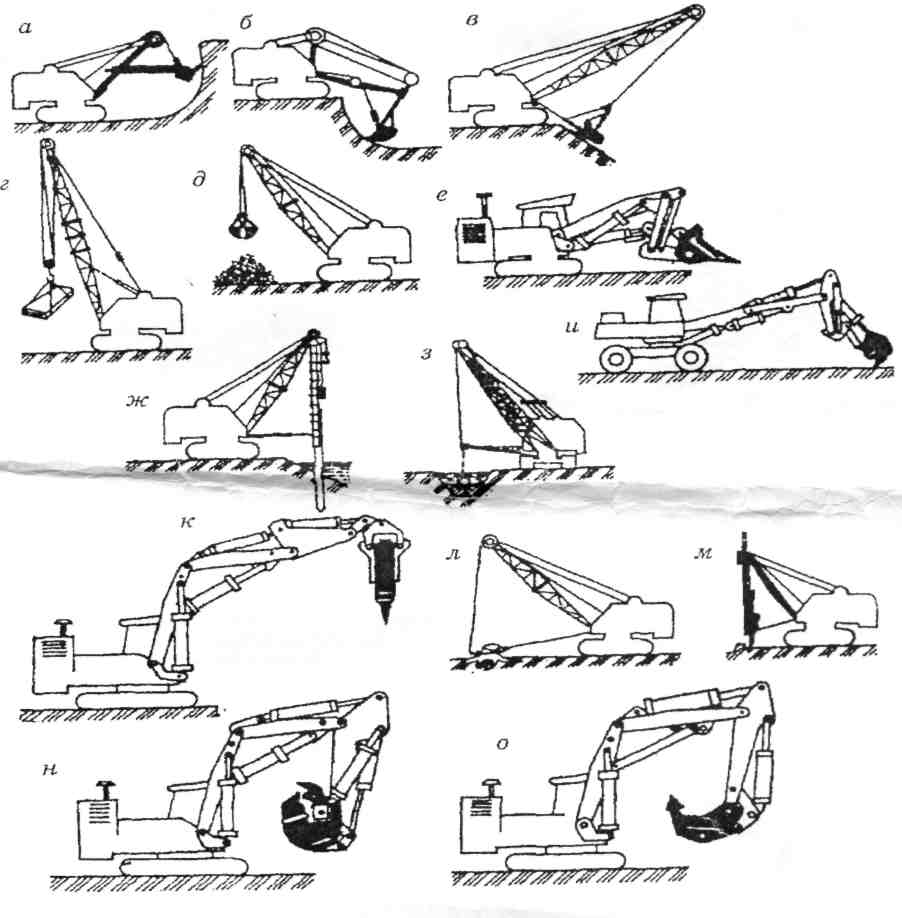

Схемы экскаваторов с различными видами рабочего оборудования:
а) прямая лопата; б) обратная лопата; в) драглайн; г) кран; д) грейдер; е) погрузчик;
ж) копер; з) боковой драглайн; и) планировщик; к) гидромолот; л) корчеватель;
м) дизель-молот; н) захватное оборудование с рыхлителем; о) рыхлитель
Пример расчета эксплуатационной производительности экскаватора :
Определить эксплуатационную производительность экскаватора работающим в транспортном положении с поворотом на 135º. Объём ковша – 0,65м3, экскаватор марки Э-652Б, разрабатываемый грунт - супесь, производительность цикла - 20с, коэффициенты: Кн=0,8; Кр=1,1; Кв=0,85; Ку=0,92.
Решение:
Эксплуатационная производительность определяется по формуле:
Пэ = ПтКвКу = qnKn (1/Kp )КвКу
Число циклов n = 3600/tц =3 600/20 = 180 ,
производительность:
Пэ = 0.65*180*0.8*(1/1,1)*0,85*0,92 = 66,54 м3/ч
№ вар. |
q м3 |
tц, с |
Кн 0,6…1,2 |
Кр 1,1…1,3 |
Кв 0,6...0,85 |
Ку 0,8...0,98 |
V м/с 0,4…2 |
L м 0,8…2 |
Кт 0,6…1,2 |
Технол. цикл |
|
|
0,25 |
20 |
0,6 |
1,1 |
0,62 |
0,81 |
- |
- |
- |
Период. |
|
|
0,15 |
- |
- |
- |
- |
- |
0,4 |
1,8 |
0,8 |
Цепл. |
|
|
0,4 |
24 |
0,7 |
1,24 |
0,65 |
0,8 |
- |
- |
- |
Период. |
|
|
0,65 |
- |
- |
- |
- |
- |
0,9 |
0,9 |
0,7 |
Ротор. |
|
|
1 |
23 |
0,64 |
1,15 |
0,7 |
0,86 |
- |
- |
- |
Период. |
|
|
0,25 |
28 |
0,8 |
1,24 |
0,72 |
0,83 |
- |
- |
- |
Период. |
|
|
0,15 |
- |
- |
- |
- |
- |
1,6 |
0,9 |
1,2 |
Ротор. |
|
|
0,4 |
- |
- |
- |
- |
- |
0,4 |
1,8 |
0,6 |
Цепл. |
|
|
0,65 |
30 |
0,72 |
1,25 |
0,75 |
0,82 |
- |
- |
- |
Период. |
|
|
1 |
- |
- |
- |
- |
- |
1,7 |
0,9 |
0,7 |
Ротор. |
|
|
0,25 |
- |
- |
- |
- |
- |
0,7 |
0,86 |
0,8 |
Цепл. |
|
|
0,15 |
- |
- |
- |
- |
- |
0,75 |
1,2 |
1,0 |
Цепл. |
|
|
0,4 |
32 |
0,74 |
1,29 |
0,8 |
0,9 |
- |
- |
- |
Период. |
|
|
0,65 |
- |
- |
- |
- |
- |
- |
0,8 |
1,1 |
Ротор. |
|
|
1 |
41 |
0,9 |
1,16 |
0,81 |
0,89 |
- |
- |
- |
Период. |
|
|
0,65 |
- |
- |
- |
- |
- |
2,0 |
0,9 |
1,0 |
Ротор. |
|
|
0,25 |
31 |
0,98 |
1,18 |
1,18 |
0,88 |
- |
- |
- |
Период. |
|
|
0,4 |
- |
- |
- |
- |
- |
0,65 |
1,8 |
1,2 |
Цепл. |
|
|
0,15 |
- |
- |
- |
- |
- |
0,75 |
1,4 |
1,1 |
Цепл. |
|
|
1 |
44 |
0,99 |
1,2 |
0,84 |
0,91 |
- |
- |
- |
Цепл. |
|
|
0,25 |
- |
- |
- |
- |
- |
0,8 |
1,8 |
1,0 |
Цепл. |
|
|
0,15 |
26 |
1 |
1,28 |
0,82 |
0,95 |
- |
- |
- |
Период. |
|
|
0,4 |
- |
- |
- |
- |
- |
1,9 |
0,9 |
1,2 |
Ротор. |
|
|
0,65 |
27 |
1,1 |
1,3 |
0,81 |
0,94 |
- |
- |
- |
Период. |
|
|
1 |
- |
- |
- |
- |
- |
1,8 |
0,9 |
1,0 |
Ротор. |
|
|
0,4 |
28 |
1,15 |
1,26 |
0,8 |
0,93 |
- |
- |
- |
Период. |
|
|
0,25 |
- |
- |
- |
- |
- |
0,45 |
1,2 |
1,0 |
Цепл. |
|
|
0,65 |
30 |
1,17 |
2,21 |
0,79 |
0,98 |
- |
- |
- |
Период. |
|
|
0,25 |
- |
- |
- |
- |
- |
0,55 |
1,2 |
0,8 |
Цепл. |
|
|
0,25 |
- |
- |
- |
- |
- |
0,6 |
1,3 |
1,1 |
Цепл. |
|
|
1 |
22 |
1,2 |
1,23 |
0,75 |
0,85 |
- |
- |
- |
Период. |
|
|
0,4 |
- |
- |
- |
- |
- |
1,2 |
0,8 |
1,0 |
Ротор. |
|
|
0,65 |
29 |
1 |
1,25 |
0,64 |
0,87 |
- |
- |
- |
Период. |
|
|
0,25 |
- |
- |
- |
- |
- |
0,7 |
1,4 |
1,0 |
Цепл. |
|
|
0,65 |
26 |
1,19 |
1,26 |
0,63 |
0,96 |
- |
- |
- |
Период. |
-
Общие данные:
Модель экскаватора
ETC-1607-1
Базовый трактор
“BELARUS” MTZ-82; 820; 920
Двигатель (дизель):
- модель
D-243
- мощность, кВт (л.с.)
60 (81)
Транспортная скорость, км/ч
2,4 - 34,3
Масса (МТЗ-82 /МТЗ-920), кг
6250 / 6700
Габариты (в транспортном положении), мм
7200 x 2290 x 2280
Траншейное оборудование:
Параметры траншеи, м
- глубина, max
1,6
- ширина
0,2; 0,27; 0,4
Привод рабочего хода
гидромеханический
Скорость копания, м/ч
20 - 800
Скорость рабочей цепи, м/с
0,83 - 2,14

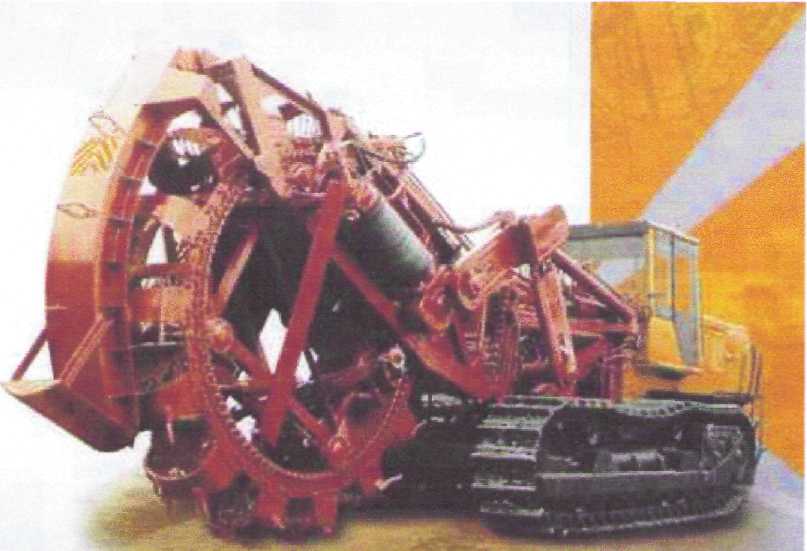

ПАРАМЕТР |
ЭТР-223А |
ЭТР-224А |
|
Габаритные размеры в транспортном положении: |
|
|
|
- длина, мм. |
11500 |
||
- ширина, мм. |
3200 |
||
- высота, мм. |
4400 |
||
Эксплуатационная масса, кг.: |
33500 |
31020 |
|
Техническая производительность, м3/ч |
650 |
600 |
|
-тип двигателя |
Д-160 с турбокомпрессором |
||
- количество цилиндров, шт. |
4 |
||
- номинальное число оборотов без нагрузки, об./мин. |
1250 |
||
- максимальная мощность, кВт (л.с.) |
125(170) |
||
- охлаждение двигателя |
водяное |
||
- рабочее напряжение, Вольт |
24 |
||
-топливный бак, л. |
290 |
||
- расход при полной нагрузке, л./м.куб. 0,0443 |
|||
-длина, м. |
4,8 |
||
- ширина башмаков, мм. |
600 |
||
- колея, м. |
2,6 |
||
