Порядок виконання роботи

1. Розрахунок схеми трифазного випрямляча із середньою точкою з активно-індуктивним навантаженням (схема Міткевича)

Діюче значення Е.Р.С. вторинної обмотки:

де – максимальна Е.Р.С. вторинної обмотки трансформатора.

Середнє значення випрямленої напруги визначимо як:

Середнє значення випрямленого струму:

де – кількість пульсацій випрямленої напруги за період;

– амплітудне значення струму вентиля:

де – опір навантаження.

Амплітуда зворотної напруги на вентилі:

Середнє значення струму у вентилі:

Коефіцієнт пульсації для q-ї гармоніки дорівнює:

де – номер гармоніки.

Амплітуда -ої гармоніки пульсацій при врахуванні, що період змінної складової напруги дорівнює:

Частота пульсацій для q-ї гармоніки дорівнює:

,

де – частота мережі.

Середнє значення потужності навантаження:

Розрахункова потужність вторинної обмотки трансформатора:

.

Розрахункова потужність первинної обмотки трансформатора:

.

Потужність трансформатора дорівнює:

Таблиця 4.1 – Дані для розрахунку

№ пор.	Rd, Ом	Е2m, В
1	10	150
2	12	120
3	15	150
4	17	180
5	20	200
6	8	80
7	16	150
8	15	110

2. Побудувати модель трифазного випрямляча із середньою точкою з активним навантаженням (програма схемотехнічного моделювання NI Circuit DesignSuite)

На рис. 4.2 зображена модель трифазного випрямляча із середньою точкою з активним навантаженням й часові діаграми (рис. 4.3).

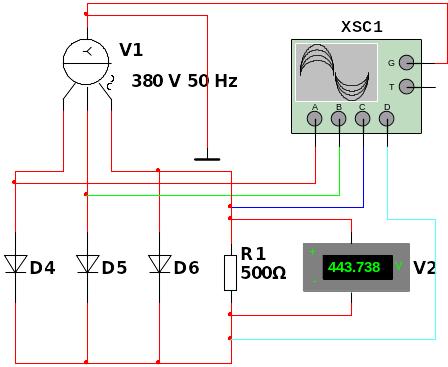

Рисунок 4.2 – Модель трифазного випрямляча із середньою точкою при активному навантаженні

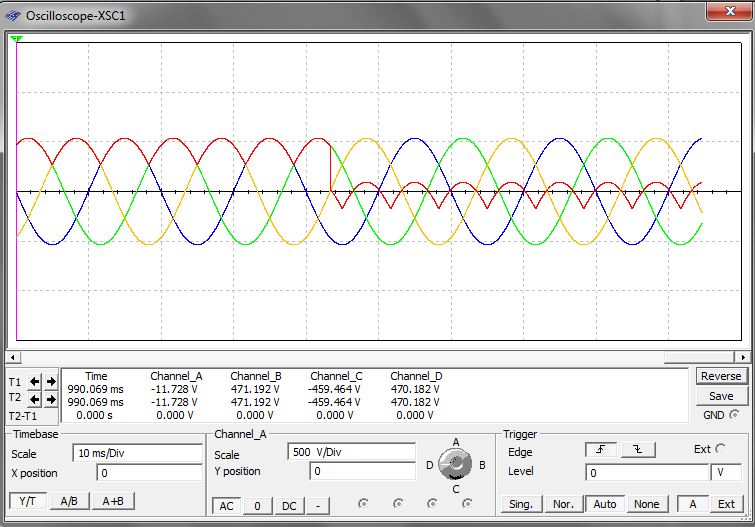

Рисунок 4.3 – Часові діаграми трифазного випрямляча із середньою точкою при активному навантаженні

3. Розрахунок схеми трифазного керованого мостового випрямляча (схема Ларіонова).

Діюче значення Е.Р.С. вторинної обмотки:

Середнє значення випрямленої напруги визначимо як:

Амплітуда зворотної напруги на вентилі:

Середнє значення струму у вентилі:

де – середнє значення випрямленого струму,

Ефективне значення струму у вентилі:

Діюче значення струму у вторинній обмотці трансформатора:

Діюче значення струму в первинній обмотці трансформатора:

де – коефіцієнт трансформації трансформатора.

Середнє значення потужності навантаження:

Розрахункова потужність трансформатора:

Відповідно до вищенаведених формул обчислимо трифазний мостовий випрямляч. Дані для розрахунку наведені у табл. 4.2.

Таблиця 4.2 – Дані для розрахунку

№ п/п	Rd,Ом	, град	Е2m, В
1	10	45	100
2	12	30	120
3	15	60	150
4	17	30	180
5	20	45	200
6	8	60	80

4. Побудова моделі трифазного випрямляча з активним навантаженням (програма схемотехнічного моделювання NI Circuit DesignSuite)

На рис. 4.6 зображена модель трифазного випрямляча з активним навантаженням й часові діаграми (рис. 4.7).

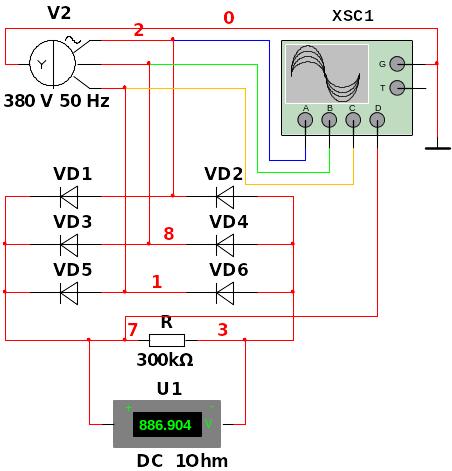

Рисунок 4.6 – Модель трифазного випрямляча при активному навантаженні

Рисунок 4.7 – Часові діаграми трифазного випрямляча при активному навантаженні

Зміст звіту

1. Мета і програма досліджень.

2. Розрахунок схеми трифазного випрямляча із середньою точкою з активно-індуктивним навантаженням (схема Міткевича).

3. Розробка схеми у пакеті (NI Circuit DesignSuite).

4. Розрахунок схеми трифазного керованого мостового випрямляча (схема Ларіонова).

5. Розробка схеми у пакеті (NI Circuit DesignSuite).

6. Дослідження часових діаграм схем.

7. Висновки з роботи.
