Порядок виконання роботи

1. Порядок вмикання стенда

1.1. Подати живлення на стенд вмиканням вимикачів QF1, QF6, розташованих на бічній панелі стенду.

1.2. Подати живлення на комутаційний блок умиканням вимикача QF7, що розташований на лицьовій панелі стенда.

1.3. Встановити регулятором блока завдання R2 (U_з) V6 у нульове положення.

1.4. Подати живлення.

2. Дослідження регулювальних характеристик для активно-індуктивного навантаження.

2.1. Потенціометром блока завдання R2, змінюючи напругу (U_з) від 0 до U_зmax ( вольтметр V6) для 7-8 равноінтервальних точок, маємо показники Ud (вольтметр V2 і Id амперметр А2). Дані вимірів заносимо до табл. 3.1.

Таблиця 3.1 – Експериментальні дані

Uз,В (V6)
Ud,В (V2)
Id,A (A2)
	, гр.

2. Регулятором блока завдання R2 установити U_з у нульове положення (V6):

2.3. За знятими показниками розрахувати за формулою:

2.4. За даними табл. 3.1 побудувати залежність U_d=f(U_з); U_d=f( ); U_d=f(I_d).

Потенціометром блока завдання тиристорного перетворювача R2, змінюючи U_з від 0 до U_{з max} – (режим реверса), провести дослідження, зазначені у попередніх пунктах.

Рисунок 3.2 – Схема лабораторного стенда

Зміст звіту

1. Мета і програма досліджень.

2. Навести схему і короткий опис лабораторної установки.

3. Навести таблиці з даними досліджень і розрахункові параметри.

4. Побудувати графіки залежностей U_d=f(U_з); U_d=f( ); U_d=f(I_d).

5. Висновки з роботи.

Контрольні питання

1. Поясніть принципи роботи однофазної мостової схеми.

2. Поясніть тимчасові діаграми струмів і напруг однофазної мостової схеми при активному навантаженні.

3. Поясніть тимчасові діаграми струмів і напруг однофазної мостової схеми при активно–індуктивному навантаженні.

4. Поясніть тимчасові діаграми струмів і напруг при навантаженні з противно – Е.Р.С.

5. Навести силові схеми, які застосовуються в однофазних перетворювачах.

6. Які переваги і недоліки однофазної мостової схеми порівняно з однофазною нульовою схемою?

Література:[3 ст. 36-57].

Лаборатона робота № 4 моделювання, дослідження характеристик та часових діаграм роботи різноманітних видів трифазних випрямлячів в системи ni circuit design suite

Мета роботи: закріплення знань щодо принципів дії трифазних випрямлячів; розрахунок, моделювання та дослідження часових діаграм.

Короткі теоретичні відомості

Схеми трифазних випрямлячів застосовуються в основному для живлення споживачів середньої та великої потужності. Первинна обмотка трансформаторів таких випрямлячів складається з трьох фаз і з'єднується або в зірку, або в трикутник.

Вторинні обмотки трансформатора (їх може бути декілька) також трифазні. За допомогою спеціальних схем з'єднання вторинних обмоток і всього випрямляча можна одержати випрямлену напругу з числом пульсацій за період m_n, кратним трьом.

Зі збільшенням числа пульсацій значно скорочуються габаритні розміри згладжувальних електричних фільтрів, або взагалі відпадає необхідність у них.

Трифазні випрямлячі рівномірно навантажують мережу трифазного струму і вирізняються високим коефіцієнтом використання трансформатора.

Схеми трифазних випрямлячів використовуються для живлення статичних навантажень активного й активно – індуктивного характеру, статичних навантажень із противо-е.р.с., а також динамічних навантажень у вигляді електродвигунів постійного струму.

Найпростішим трифазним випрямлячем є схема із середньою точкою, запропонована Міткевичем (рис. 4.1).

В ідеалізованій схемі r_a = 0 (Ом), L_a = 0 (Гн) комутація здійснюється миттєво, тобто в будь-який момент часу струм пропускає тільки один тиристор, анод якого має найбільш високий потенціал.

Тривалість роботи кожного тиристора _=  при  = 0. Випрямлена напруга і струм мають однакову форму і містять триразові пульсації за період.

Електричні параметри визначають у загальному виді для багатофазного випрямляча з числом пульсацій випрямленої напруги за період m_n=m₂ (навантаження активне, тобто L_d=0 (Гн)).

а) б)

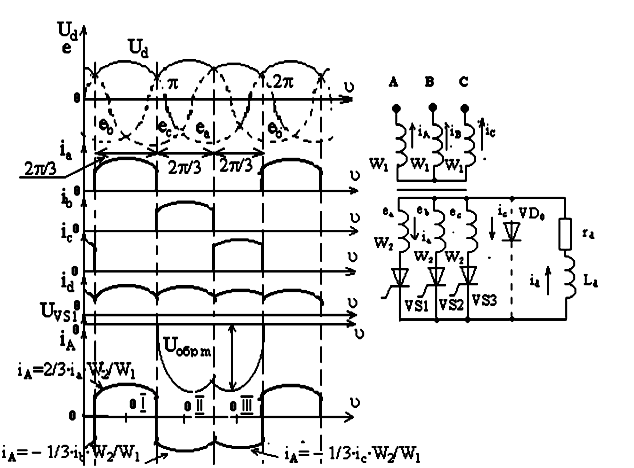

Рисунок 4.1 – Трифазний випрямляч із середньою точкою при активному навантаженні: а – часові діаграми струмів і напруг; б – схема
