Порядок виконання роботи
Розрахунок схеми керованого однофазного випрямляча з активно-індуктивним навантаженням
Варіанти завдання наведені у табл. 2.1.
Схема однофазного мостового випрямляча з активно-індуктивним навантаженням наведена на рис. 2.4.
Рисунок 2.4 – Схема керованого однофазного мостового випрямляча
Розрахунок схеми керованого однофазного мостового випрямляча проводиться за наступними співвідношеннями.
Середнє значення випрямленої напруги визначимо як:
де
– максимальна Е.Р.С. вторинної обмотки
трансформатора;
–
кут керування
тиристора.
Середнє значення випрямленого струму:
де
– активний опір навантаження.
Амплітуда прямої напруги на вентилі:
амплітуда зворотної напруги на вентилі:
Середнє значення
струму у вентилі може бути розраховане
в такий спосіб:
Діюче значення струму у вторинній обмотці трансформатора:
Діюче значення струму в первинній обмотці трансформатора:
де
– коефіцієнт трансформації трансформатора.
;
;
Коефіцієнт потужності першої гармоніки первинного струму розраховується за наступним співвідношенням:
Діюче значення струму першої гармоніки в первинній обмотці трансформатора:
Коефіцієнт спотворення струму:
.
Коефіцієнт потужності випрямляча:
.
Таблиця 2.1 – Дані для розрахунку
№ варіанту |
Rd, Ом |
|
Е2m, В |
1 |
10 |
45 |
100 |
2 |
12 |
30 |
120 |
3 |
15 |
60 |
150 |
4 |
17 |
30 |
180 |
5 |
20 |
45 |
200 |
6 |
8 |
60 |
80 |
7 |
10 |
30 |
100 |
8 |
15 |
45 |
120 |
9 |
17 |
60 |
150 |
10 |
20 |
30 |
180 |
11 |
8 |
30 |
200 |
12 |
17 |
60 |
80 |
13 |
20 |
30 |
200 |
14 |
8 |
30 |
80 |
Побудова моделі однофазного керованого випрямляча з активним навантаженням (програма схемотехнічного моделювання NI Circuit Design Suite)
На (рис. 2.5) зображена модель однофазного керованого випрямляча з активним навантаження, а також (рис. 2.6) часові діаграми роботи з модельованою схемою.

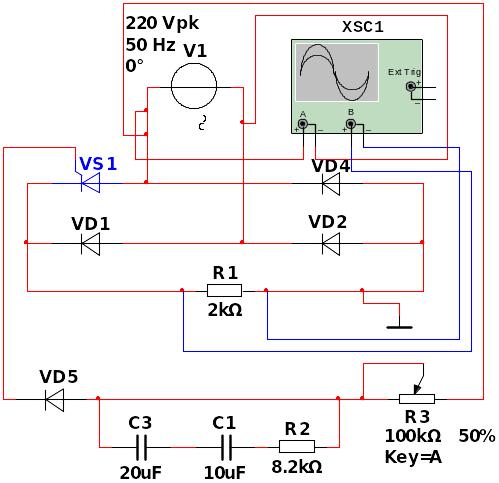

Рисунок 2.5 – Модель керованого однофазного мостового випрямляча

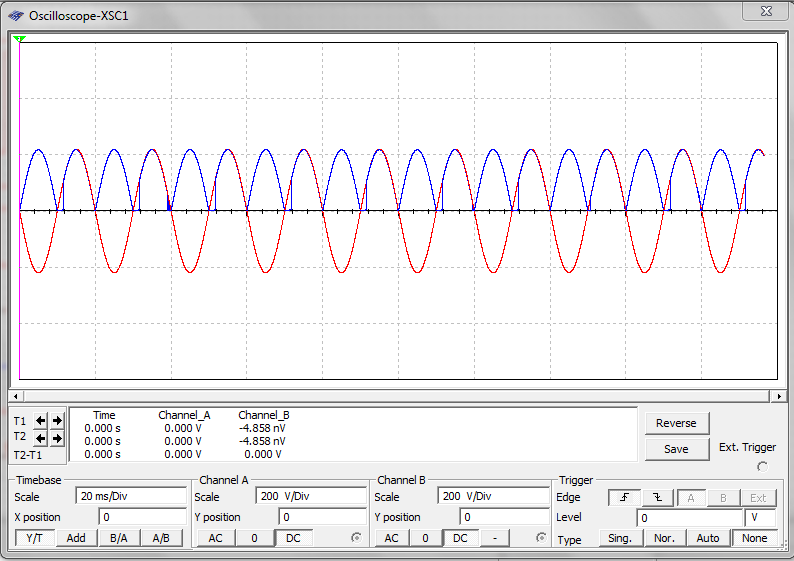

Рисунок 2.6 – Часові діаграми керованого однофазного мостового випрямляча
Зміст звіту
1. Мета і програма досліджень.
2. Розрахунок керованої однофазної мостової схеми випрямлення.
3. Розробка схеми у пакеті (NI Circuit DesignSuite).
4. Дослідження часових діаграм схеми.
5. Висновки щодо роботи.
