Министерство образования и науки Российской Федерации

ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ УЧРЕЖДЕНИЕ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ

«ОРЕНБУРГСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»

Факультет прикладной биотехнологии и инженерии

Кафедра деталей машин и прикладной механики

Задание ОГУ 260201.65.51.12. ПЗ

на курсовую работу по деталям машин и основам конструирования.

Привод общего ленточного транспортера

Исходные данные

- тяговое усилие на ленте F, кН - 2,0;

- скорость ленты, V, м/с – 1,0;

-диаметр барабана, D, м – 0,4;

- срок службы Lh , час – 15000;

- режим нагрузки – 0 .

Разработать

  1. Сборочный чертеж редуктора (А1)

  2. Рабочие чертежи (вал, колесо) (А3)

Дата выдачи задания 2012 г.

Руководитель проекта _________

Исполнитель

Студент группы 10ТХ ______ Аньшин С.М.

Срок защиты проекта до ­­­­­ 2012г.

Содержание

Введение 5

1. Кинематический расчет силового привода 6

1.1 Выбор и проверка электродвигателя 6

1.2 Определение общего передаточного числа привода и разбивка

его по ступеням 7

1.3 Определение угловых скоростей и частот вращения валов привода 8

1.3 Определение мощностей и вращающих моментов на валах привода8

2. Расчет закрытой передачи редуктора 9

2.1 Исходные данные для расчета 9

2.2 Выбор материалов зубчатых колес передачи и определение

допускаемых напряжений 10

2.3 Определение основных параметров передачи 11

2.4 Проверочные расчеты передачи 14

2.5Определение сил, действующих в зацеплении 15

3 Расчет открытой цепной передачи 16

3.1 Определение числа зубьев звездочки 16

3.2 Вычисление шага цепи 16

3.3 Проверка обеспечение износостойкости цепи 17

3.4 Определение геометрических параметров зацепления 17

3.5 Проверка коэффициента запаса прочности 19

3.6 Определение силы, действующей на валы 20

4. Расчет корпуса редуктора 21

5.Ореентировачный расчет валов редуктора 22

5.1 Проектный расчет быстроходного вала редуктора 22

5.2 Проектный расчет тихоходного вала редуктора 22

6. Выбор подшипников 22

7. Расчет зубчатых колес 23

7.1Основные размеры конических прямозубых зубчатых колес 23

8. Проверочный расчет шпоночных соединений 23

9. Выбор и проверочный расчет муфты 24

10 Выбор сорта масла 24

11 Порядок сборки и разборки редуктора 24

Список использованных источников 25

Введение

Технический уровень всех отраслей народного хозяйства в значительной мере определяется уровнем развития машиностроения. На основе развития машиностроения осуществляется комплексная механизация и автоматизация производственных процессов в промышленности, строительстве, сельском хозяйстве, на транспорте.

Государством перед машиностроением поставлена задача значительного повышения эксплуатационных и качественных показателей при непрерывном росте объема ее выпуска.

Одним из направлений решения этой задачи является совершенствование

конструкторской подготовки студентов высших учебных заведений.

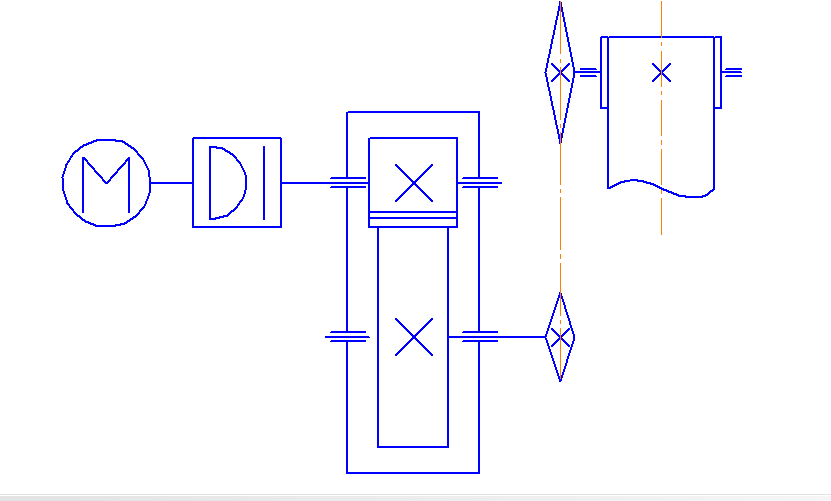

Объектом данного курсового проекта является привод ленточного транспортера. Привод состоит из:

  • электродвигателя;

  • жесткой компенсирующей муфты;

  • цилиндрического редуктора;

  • открытой цепной передачи.

1. Кинематический расчет

1.1 Выбор и проверка электродвигателя.

Электродвигатель выбираем по требуемой мощности , Вт и требуемому диапазону возможных частот вращения его вала , мин -1 .

Требуемая мощность электродвигателя:

,

где − мощность на валу рабочего органа конвейера, Bт;

− общий коэффициент полезного действия (КПД) привода.

Мощность определяем по следующим формулам:

= Fто*Vто = Трврв=2*1=2 кВт;

Общий КПД привода равен произведению частных КПД составляющих привода:

=1*0,97*0,925*0,995=0,893

2,24 Вт

Требуемую частоту вращения вала электродвигателя находим из следующего диапазона частот вращения:

где – частота вращения рабочего вала привода:

мин-1,

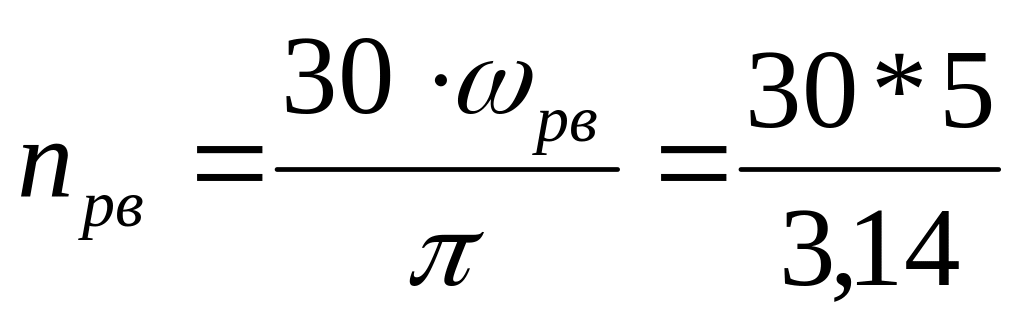

здесь – угловая скорость рабочего вала привода, которую определяем по формуле:

5 рад/с;

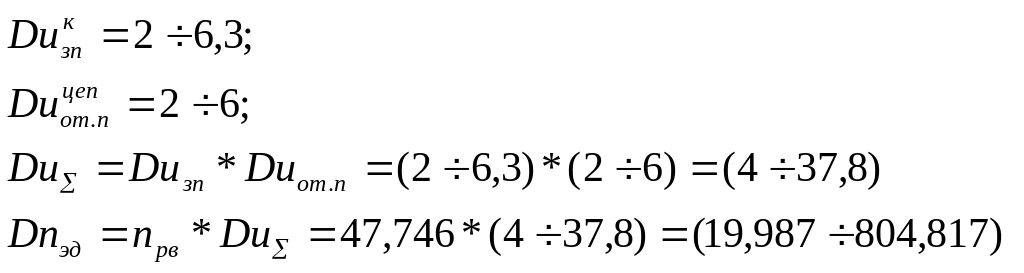

– диапазон возможных передаточных чисел привода:

,

здесь – диапазоны рекомендуемых передаточных чисел отдельных ступеней (передач) привода, которые определяем по таблице 3 для отдельных передач и по таблице 8 для многоступенчатых редукторов.

=47,746 мин-1;

Таблица 7 − Технические характеристики электродвигателя

Тип двигателя

Исполне-ние

Число пар

Полюсов

Мощность,

Рэд, кВт

Частота

вращения nэд,

мин-1

Диаметр

вала d, мм

AИP112МА8

1M1081

4

2,24

700

2,2

32
