Лабораторная работа 1
По дисциплине: «Электроника»
Ограничение напряжений постоянного тока с помощью стабилитронов
Выполнил (а) ст-т (ка) гр. ___ _______________
Проверил _______________
Общие сведения
Стабилитрон представляет собой кремниевый диод, характеристика которого в отпертом состоянии такая же, как у выпрямительного диода. Отличие стабилитрона - в относительно низком напряжении пробоя в запертом состоянии. Когда это напряжение превышено, ток обратного направления возрастает скачком (эффект Зенера). В то время как в выпрямительных диодах такой обратный ток при любых обстоятельствах должен быть предотвращен во избежание выхода диода из строя, стабилитроны нормально работают при обратном токе.
Чтобы избежать перегрузки, последовательно со стабилитроном включают балластный резистор. Величина его вычисляется следующим образом:
RБАЛ= (UРАБ - UZ)/(IZ + IHAГР),
где UРАБ - приложенное рабочее напряжение,
Uz - напряжение стабилизации стабилитрона испытываемого типа,
Iz - допустимый ток стабилизации,
IH - ток В резисторе нагрузки RH, включенном параллельно стабилитрону.
Свойства стабилитронов делают их пригодными для стабилизации и ограничения напряжений.
Резкий рост тока при обратной полярности напряжений стабилитронов делает их пригодными для ограничения постоянных напряжений. Для этого между нестабильным входным и ограниченным выходным напряжениями последовательно включают резистор, на котором выделяется разность этих напряжений. При этом ограниченное выходное напряжение равно напряжению стабилизации UCT и зависит от типа выбранного диода.
Лабороторная работа №1 Задание 1
Цель работы: Исследовать зависимость выходного напряжения от входного в цепи ограничителя напряжения на основе стабилитрона.
Порядок выполнения:
• Соберите цепь согласно схеме (рис.1) , устанавливая последовательно
Рис.1
величины входного напряжения постоянного тока по табл. 1. Измерьте соответствующие выходные напряжения посредством мультиметра и результаты занесите в таблицу.
Таблица.1
UВХ,В |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
UВЫХ,В |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|

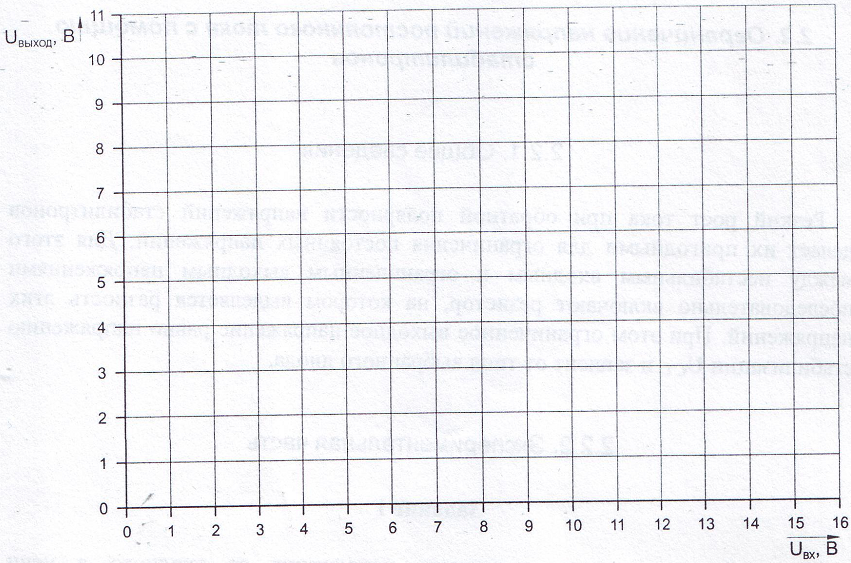

• Постройте на графике (рис. 2) кривую зависимости выходного напряжения Uвых от входного UBX.
Рис. 2
