Классификация зданий и требования к ним

Наземные постройки с помещениями для отдыха, учебы, работы называют зданиями. К ним относят жилые дома, школы, кинотеатры, вокзалы, заводские цехи, теплицы и т.д.

В соответствии с назначением здания могут быть объединены в следующие группы:

• жилые — для постоянного или временного проживания (квартирные дома и общежития);

• общественные — для социального обслуживания и размещения административных учреждений (школ, кинотеатров, поликлиник, заводоуправлений и т.д.);

• промышленные — для размещения производств (цехи, депо, мастерские, гаражи и т.п.);

• сельскохозяйственные — для обслуживания потребностей сельскохозяйственного производства (коровники, птичники, овощехранилища и т.д.).

Жилые и общественные здания составляют группу, называемую гражданскими зданиями. Постройки технического назначения (мосты, плотины, дымовые трубы, галереи и т.д.) называют сооружениями. Нередко в некоторых сооружениях размещают помещения торгового назначения (например, в подземных переходах — магазины, в телевизионной башне — ресторан и т.д.). Классификация (систематизация) зданий приведена на рис.1.1:

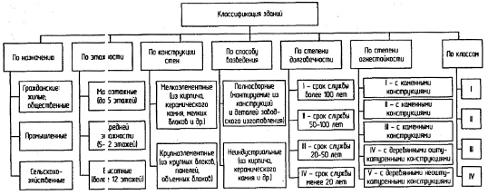

 Рис. 1.1. Классификация зданий

• по назначению — гражданские, промышленные, сельскохозяйственные;

• по этажности — малоэтажные (до 5 этажей), средней этажности (5-12 этажей), высотные (более 12 этажей);

• по конструкции стен — мелкоэлементные (из кирпича, керамического камня, мелких блоков и др.), крупноэлементные (из крупных блоков, панелей, объемных блоков);

• по способу возведения — полносборные, монтируемые из конструкций и деталей заводского изготовления, и неиндустриальные, выкладываемые из мелкоштучных изделий (кирпича, керамического камня);

• по степени долговечности (т.е. по способности конструктивных элементов сохранять требуемые эксплуатационные качества) —на четыре степени: I — со сроком службы более 100 лет, II — 50-100, III — 20-50, IV — до 20 лет (временные здания);

• по степени огнестойкости (т.е. по возможности частей здания сохранять при пожаре функции несущих и ограждающих элементов): I—III — с каменными конструкциями, IV — с деревянными оштукатуренными, V — с деревянными неоштукатуренными.

По совокупности требований, касающихся степени долговечности, огнестойкости и других эксплуатационных качеств, все здания делятся на четыре класса: I — крупные промышленные и общественные здания, жилые дома в 9 этажей и более с повышенными эксплуатационными и архитектурными требованиями; II — большинство небольших промышленных и общественных зданий, жилые дома до 9 этажей; III — здания со средними эксплуатационными и архитектурными требованиями, жилые дома до 5 этажей; IV — временные здания с минимальными эксплуатационными и архитектурными требованиями. Класс здания устанавливает проектная организация, разрабатывающая рабочие чертежи, указания по отнесению проектируемых зданий и сооружений к тому или иному классу, а также эксплуатационные требования, степень долговечности и огнестойкости их основных конструктивных элементов приведены в нормах проектирования соответствующих зданий и сооружений. Возводимые здания должны наиболее полно отвечать их назначению и удовлетворять следующим требованиям:

• функциональным, отражающим соответствие размеров и расположения помещений назначению здания;

• техническим, обеспечивающим защиту помещений от воздействий внешней среды, а также достаточную прочность, устойчивость, долговечность и огнестойкость основных конструкций здания;

• эстетическим, выполнение которых формирует внешний облик здания (путем выбора соответствующих строительных материалов), обеспечивает их высокое качество и гармоничную связь здания с окружающей средой;

• противопожарным, учет которых гарантирует при подборе соответствующих конструкций достаточную степень огнестойкости;

• экономическим, предусматривающим уменьшение затрат труда, материалов и сокращение сроков возведения здания.

Рассмотренные требования к зданиям взаимосвязаны (в отдельных случаях противоречивы) и предполагают в ходе проектирования и строительства объекта выбор наилучших решений. Важнейшая народнохозяйственная задача — снижение стоимости зданий в результате экономичного решения плана здания, выбора соответствующих материалов и конструкций с учетом их стоимости, долговечности и эксплуатационных качеств, применения высокопроизводительных технологий, сокращения сроков и повышения качества строительства.

3.4. Объемно-планировочная схема зданий

Объемно-планировочной схемой здания называют тип объединения рабочих, обслуживающих, вспомогательных и коммуникационных помещений в единую компо­зицию. По признаку расположения и взаимосвязи помещений различают следующие типы объемно-планировочных схем зданий - анфиладную, с горизонтальными комму­никациями, с вертикальными коммуникациями (секционную), зальную, комбинирован­ную и атриумную (рис. 3.9).

Анфиладная система предусматривает непосредственный переход из одного по­мещения в другое через проемы в их стенах или перегородках. Такая система позволя­ет проектировать здание очень компактным в связи с отсутствием (или минимальным

объемом) коммуникационных помещений. Поскольку основные помещения при анфи­ладной схеме являются проходными, она полностью применяется в ограниченном чис­ле типов зданий преимущественно экспозиционного характера (музеи, выставки). Чаще ее применяют частично в отдельных элементах здания, например, между парадными помещениями особняка (коттеджа) или между помещениями одной воспитательной группы детского сада.

Система с горизонтальными коммуникациями предусматривает связи между основными помещениями через коммуникационные (коридоры, галереи) благодаря че­му основные помещения становятся непроходными. Основные помещения по отноше­нию к горизонтальной коммуникации могут располагаться с одной или двух сторон. Планировочная компактность и экономичность проектного решения здания в наиболь­шей степени достигается при схемах с двумя параллельными или кольцевыми коридо­рами. Система планировки с горизонтальными коммуникационными помещениями ши­роко применяется в проектировании гражданских зданий самого различного назначения - общежитий, гостиниц, школ, больниц, административных зданий и т.п.

Страница:

 37

Объемно-планировочое решение здания

Для того ,чтобы спроектировать схему здания быстро , нужна правильная объемно- планировочная схема. Что же представляет собой ОПС?

Это функциональное и правильное зонирование пространства, строящегося объекта, с учетом пожеланий заказчика и точностью принятых технических норм.

Объемно-планировочная схема состоит из: плана до перепланировки (с указанием размеров), различных вариантов планировочных решений( около 5 штук)+ указание расстановки санитарно-технических приборов, 3Д-вид для каждого изображения на схеме( каждый вариант).

Если у вас нет опыта по выбору проекта объемного планирования , то лучше следует попросить помощи у специалиста в этом деле. Он предложит вам различные варианты схем( как указывалось выше, их обычно около 5), тем самым вы сэкономите свои собственные деньги и время и обеспечите себе уверенность и гарантию в том, что схема применяется не впервые и она надежна. З этого следует, сто вся постройка, ее внешняя и внутренняя отделка будут выполнены профессионально, без браков и недоработок при декорировании или монтаже.

Существует идеальная объемно- планировочная система под названием «фахверх», которая оформилась и запотентовала себя в Германии. Подразумевает она каркасное строительство с уникальным планированием и уникальным выбором материалов, тем самым сочетая в себе немецкое качество и современные тенденции. Все элементы постройки являются взаимозаменяемыми, тем самым дают невообразимый полет фантазии заказчику. Здание, построенное по данной системе , может включать в себя неисчислимое количество окон, совершенно безграничных размеров.

Дома, построенные по системе каркасного строительства «фахверх» обладают прекрасной прочностью, надежность, современным видом., при помощи его владелец дома сможет подчеркнуть свою индивидуальность.

Объемно планировочные решения производственных зданий. Несмотря на разнообразие протекающих в промзданиях технологических процессов, при их проектировании в большинстве случаев применяются унифицированные объемно – планировочные и конструктивные решения, основанные на Единой Модульной Системе. Для удобства унификации объем промздания расчленяются на отдельные части или элементы. Объемно – планировочный элемент (ОПЭ) – это часть объема здания с размерами, равными высоте этажа, пролету и шагу здания (H_o, L_o, B_o). Температурный блок – это часть здания, состоящая из нескольких ОПЭ и расположенная между температурными швами, между температурным швом и торцом здания, или между торцами здания (в зависимости от его размеров). Система унификации и типизации охватывает не только отдельные фрагменты здания, но и здание в целом. Кроме ОПЭ (или унифицированного ОПЭ – УОПЭ) существуют унифицированный типовой пролет (УТП) и унифицированный типовой блок, или секция (УТБ или УТС). Основные линейные размеры УОПЭ принимаются в зависимости от этажности здания и наличия в нем подъемно – транспортного оборудования для трех основных случаев:

• Для одноэтажных зданий без кранов и с подвесными кранами грузоподъемностью до 5 тонн;

• Для одноэтажных крановых зданий;

• Для многоэтажных промзданий.

Для первого случая высота колонн Н_о обычно принимается от 3 до 18м; пролет основных несущих конструкций L_o от 6 до 30м; шаг В_о от 6 до 18 метров. Наиболее часто используется L_o=18 и 24м и В_о=6м. Для второго случая принимается Н_о от 6 до 18м; L_o от 12 до 36м и В_о также от 6 до 18 метров. Наиболее часто используется пролеты 18 и24м и шаги 6 и 12м. ‑­ Для третьего случая высота этажа Н_о принимается от 3,6 до 7,2м; пролет L_o – от 6 до 12м и шаг В_о=6м. Наиболее часто распространены сетки колонн 6х6 и 9х6м и высота этажа 4,8 и 6,0м. Объемно – планировочные решения промзданий должны быть, возможно более простыми, что эффективно достигается применением унифицированных объемно – планировочных и конструктивных решений. Значительное влияние на объемно – планировочные и конструктивные решения промышленных зданий оказывают природно-климатические характеристики района строительства и требования пожарной безопасности. В подавляющем большинстве случаев решения одноэтажных и многоэтажных промышленных зданий выполняются в каркасной системе. Выбор этажности производственного здания является одной из главных задач, возникающих в процессе проектирования. При выборе этажности основным критерием следует считать экономические показатели, полученные на основе сравнения вариантов возможных решений, если какие либо из технологических требований заведомо не определяют необходимостью этажность. Унификация промзданий предусматривает определенную систему привязки конструктивных элементов к модульным разбивочным осям. Эта система позволяет получить идентичные решения различных конструктивных узлов и возможность взаимозаменяемости конструкций. Система привязок позволяет в наибольшей степени применять унифицированные конструкции без использования разнообразных доборных элементов. Рисунок 1. Членение габаритной схемы производственного здания на температурные блоки и объемно – планировочные элементы. 1 – угловые ОПЭ (УОПЭ); 2 – торцевые ОПЭ (УОПЭ); 3 – боковые ОПЭ (УОПЭ); 4 – средние (рядовые) ОПЭ (УОПЭ); 5 – боковые ОПЭ (УОПЭ) у температурного шва; 6 – средние (рядовые) ОПЭ (УОПЭ) у температурного шва. ‑­ Рисунок 2. Пример объемно – планировочного и конструктивного решения унифицированной типовой секции производственного здания. а – план унифицированной секции; б – продольный разрез унифицированной секции и пример решения главного фасада; в – поперечный разрез унифицированной секции и пример решения торцевого фасада. Рисунок 3. Привязка конструктивных элементов одноэтажных производственных зданий к разбивочным осям. 30т и при высоте колонн На – «нулевая привязка» к продольной оси для зданий без кранов и при кранах Q_к 14,4м; 30т; при высоте колонн Нб – «привязка 250» при кранах Q _к  15,6м; при шаге колонн В=12м и высоте колонн Н_к  8,4м; в – привязка к торцевой поперечной оси; г – привязка колонн среднего ряда к поперечной оси у температурного шва; д – привязка колонн среднего ряда к поперечным разбивочным осям у температурного шва со вставкой;  е – привязка колонн и размеры вставок у продольных температурных швов; ж,з – привязки колонн и размеры вставок в местах сопряжения разновысоких параллельных и перпендикулярных пролетов.

Несущая конструкция

[править | править исходный текст]

Материал из Википедии — свободной энциклопедии

Несущие конструкции — совокупность конструкций здания или сооружения, которые, статически взаимодействуя, выдерживают нагрузки, обеспечивают прочность и устойчивость постройки. Остальные конструкции здания называют ограждающими (самонесущими). Основные конструкции, принимающие нагрузки, возникающие в здании, составляют несущий остов, то есть совокупность горизонтальных (перекрытия) и вертикальных (стены, столбы, стойки, колонны и т. д.) (иногда наклонных) конструктивных элементов. Кроме остова, к несущим конструкциям причисляют фундаменты (принимают нагрузки несущего остова и распределяют их на основание здания, например, на несущий грунт), лестницы, крышу(плоскую крышу иногда относят к перекрытиям).

Содержание

  [убрать]

• 1 Классификация нагрузок

• 2 Расчет

• 3 См. также

• 4 Примечания

• 5 Литература

• 6 Ссылки

Классификация нагрузок[править | править исходный текст]

Нагрузки, которым должны противодействовать несущие конструкции, делятся на:

• постоянные - собственный вес конструкций зданий и сооружений, давление грунта на стены подвала, а также стационарных ограждающих конструкций, отделочных и др. материалов;

• временные (длительные и кратковременные) - нагрузки от веса людей, мебели, стационарного оборудования, имущества, находящегося в здании стационарно (жидкости, сыпучие вещества, газы), длительные температурные, снеговые и ветровые воздействия;

• крановые - нагрузки от торможения тележки крана, движения и торможения самого крана;

• специальные (особые) - нагрузки от взрывов, аварий, осадки и просадки грунтов, сейсмического воздействия, вибрации оборудования и др.

Расчет[править | править исходный текст]

При расчете конструкций можно руководствоваться разными критериями и требованиями. До 1955 года в СССР применялись расчеты по допускаемым напряжениям. Выполнялось требование, чтобы спроектированная конструкция возможно меньшего сечения сохраняла свою прочность. Фактически применялся единый коэффициент запаса для всех конструкций вне зависимости от способа их использования и условий работы^[1].

С тех пор стал применяться метод расчета предельных состояний, учитывающий требования нормальной эксплуатации. Такой метод учитывает три предельных состояния (ПС) в зависимости от трёх требований к конструкциям^[1].

• 1ПС - по несущей способности. Расчет должен был гарантировать прочность, устойчивость и выносливость конструкции.

• 2ПС - по деформации и перемещениям. Например перекрытие может прогнуться так, что не потеряет свою прочность, однако с экплуатационной точки зрения вызовет ряд проблем, как например разрушение ограждающих конструкций, ненесущих стен, перегородок.

• 3ПС - по трещиностойкости. Ограничивается величина раскрытия трещин или недопускается их образование так, чтобы не было угрозы эксплуатации сооружения вследствие потери непроницаемости, коррозии элементов или местных разрушений.

Наибольшие нагрузки, возникновение которых не нарушит эксплуатации, называются нормативными. Произведение нормативных нагрузок на коэффициент перегрузок назывется рассчетными нагрузками^[1].

Исходя из классификации нагрузок все нагрузки могут действовать неодновременно. Поэтому при расчетах учитываются разные сочетания нагрузок (основные, дополнительные и особые). Основное сочетание включает все постоянные нагрузки, временные длительные и одну кратковременную, которая оказывает наибольшее влияние. Дополнительные сочетания содержат все длительные, временные длительные и все кратковременные нагрузки. В особых сочетаниях добавляется одна из особых нагрузок^[1].
