5. Рекомендации к оформлению отчета по лабораторной работе

Отчет следует оформлять на формате А4. Титульный лист надлежит оформить согласно Приложению 1. На следующем листе отчета необходимо написать цели проводимого лабораторного исследования.

На формате А3 выполнить чертеж червячного колеса в соответствии с ГОСТ 2.406-76. Далее следует поместить расчеты параметров изучаемого червячного колеса. В завершающей части отчета необходимо записать выводы по проделанной работе в соответствии с поставленными целями.

Текстовая часть отчета должна быть оформлена в полном соответствии с ГОСТ 2.105-95.

6. Контрольные вопросы для подготовки к защите отчета по лабораторной работе

1. что такое червячное колесо?

2. Из каких частей состоит червячное колесо?

3. Червячное колесо – это деталь или сборочная единица?

4. Какими способами можно собрать червячное колесо?

5. При каких условиях можно изготовить червячное колесо из одного материала?

6. Как располагают червячное колесо на чертежном формате относительно основной надписи?

7. Каково назначение таблицы параметров на чертеже червячного колеса?

8. Из каких частей состоит таблица параметров червячного колеса?

9. Зачем нужны винты в червячном колесе? Почему их спиливают?

10. От чего зависит степень точности изготовления червячного колеса?

11. Какие модули используют для расчета геометрических параметров червячного колеса?

12. Какова последовательность технологических операций «холодной» сборки» червячного колеса?

13. Что принимают за основную технологическую базу при изготовлении червячного колеса?

14. Чему равна длина ступицы в функции ее посадочного диаметра?

15. Почему недопустимо принимать посадочный цилиндр ступицы червячного колеса за основную технологическую базу при его изготовлении?

16. Как правильно проставить на чертеже червячного колеса торцевое биение зубчатого венца и ступицы?

17. Как вычислить наружный диаметр ступицы червячного колеса?

18. Какие допуски расположения боковых поверхностей шпоночного паза проставляют на чертеже червячного колеса?

19. С какими допусками изготавливают шпоночный паз в ступице червячного колеса?

20. Что назначают в качестве технологической базы при изготовлении шпоночного паза в ступице червячного колеса?

21. Почему допуск параллельности боковых граней шпоночного паза ступицы меньше допуска их смещения в 2 раза?

22. Которое червячное колесо имеет более точные размеры: колесо 7-ой степени точности или колесо 9-ой степени точности?

Лабораторная работа № 6 «Расчет геометрии и оформление чертежа червяка в соответствии с требованиями ескд»

1. Цели лабораторной работы

В ходе выполнения лабораторной работы следует достичь нескольких целей:

1. ознакомиться с конструкцией червяка;

2. освоить методику назначения основной технологической базы и простановки размеров на чертеже червяка в зависимости от технологии его сборки;

3. освоить методику назначения допусков формы и расположения механически обрабатываемых поверхностей червяка в зависимости от технологии его изготовления;

4. оформить чертеж червяка в соответствии с требованиями ЕСКД.

2. Конструкция и расчет геометрии червяка

Червяк – это винт. Червяк изготовляют из сталей 45 или 40Х с термообработкой витков до твердости их поверхностей > 45HRC. Стандартные червяки бывают одно-, двух- и четырехзаходные.

В общем случае червяки имеют несколько участков (рисунок 15):

• хвостовой участок, на который надевают полумуфту для соединения червяка с электродвигателем; диаметр этого участка d_ХВ;

• участок под уплотнение, которым изолируют подшипниковый узел червяка; диаметр этого участка d_УП;

• участок под подшипник (цапфа или шип), на который надевают подшипник; диаметр этого участка d_ПК;

• промежуточный участок вала: между подшипником и нарезанной частью червяка; диаметр этого участка d_В;

• следующий участок – это собственно червяк, т.е. нарезанная часть вала-червяка;

• промежуточный участок вала: между подшипником и нарезанной частью червяка; диаметр этого участка d_В;

• участок под подшипник (цапфа или шип), на который надевают подшипник; диаметр этого участка d_ПК.

Размеры участков вала-червяка (рисунок 15) определяют так:

диаметр и длину хвостовой части червяка согласуют с диаметром стандартной муфты, при помощи которой соединяют червяк с электродвигателем;

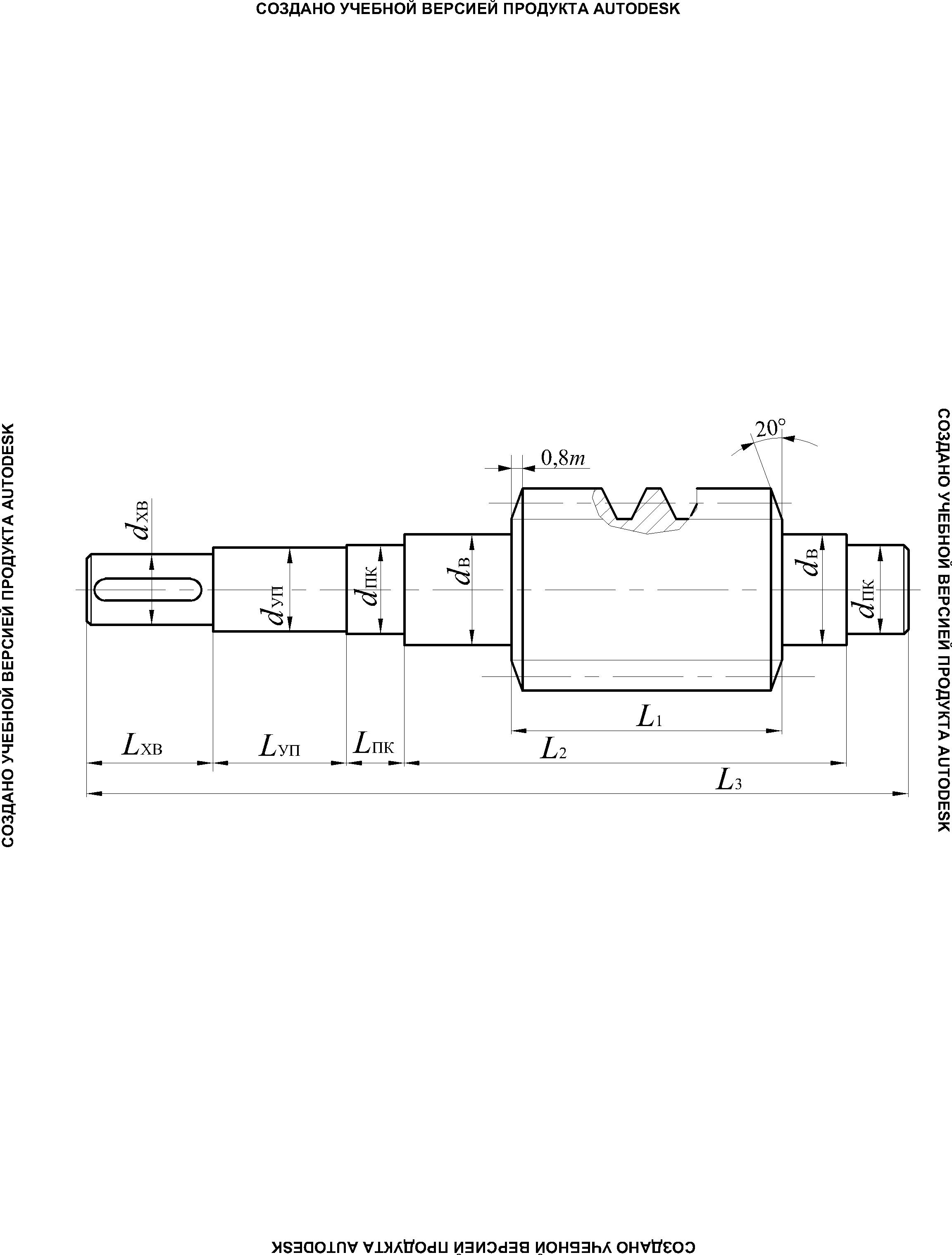

Рисунок 15 – Конструкция червяка

диаметр вала под уплотнение d_УП назначают на 4…5 мм больше, чем под полумуфту, чтобы образовать ступень на валу для упора насаживаемой на хвостовик полумуфты. Длину этого участка выполняют равной L_УП = 1,5^.d_УП. (Изменение длины L_УП возможно после конструирования корпусных деталей редуктора);

участки вала под подшипники конструируют диаметром, равным внутреннему посадочному диаметру подшипника и длиной, на 2…3 мм большей, чем ширина кольца подшипника, для снятия фаски на валу:

L_ПК = В_ПК + (2…3) мм;

диаметры нарезанной части червяка известны из расчета его геометрии.

На цилиндре выступов червяка снимают фаску с обоих торцов под углом 20^о размером 0,8^.m [1, с. 81]. Диаметры соседних участков d_B должны обеспечивать свободный выход режущего инструмента при нарезании витков червяка и демонтаж подшипников с вала. Длину нарезанной части и расстояние между опорами червяка L₂ (рисунок 15) определяют по эскизной компоновке передачи.

Конструкция всех остальных участков вала-червяка определяется соотношением диаметра впадин червяка и диаметром под подшипники его опор. Поэтому окончательное конструирование вала-червяка возможно только после проверочного расчета подшипников червяка на долговечность и червяка – на изгибную жесткость и усталостную прочность. Методика конструирования ступеней червяка та же, что и при конструировании любого вала: ступени выполняют, в среднем, 4…5 мм по диаметру.
