Рекомендации к оформлению отчета по лабораторной работе
Отчет следует оформлять на формате А4. Титульный лист надлежит оформить согласно Приложению 1. На следующем листе отчета необходимо написать цели проводимого лабораторного исследования, выполнить эскизы зубьев червячного колеса с пятнами контакта (для всех стадий регулирования передачи). Далее следует поместить расчеты пятен контакта изучаемого червячного редуктора и заключение о степени точности изготовления и монтажа червячной передачи в соответствии с таблицей 3. В завершающей части отчета необходимо записать выводы по проделанной работе в соответствии с поставленными целями.
Текстовая часть отчета должна быть оформлена в полном соответствии с ГОСТ 2.105-95.
Контрольные вопросы для подготовки к защите отчета по лабораторной работе
По каким показателям оценивают точность изготовления червячной передачи?
По каким нормам точности контролируют качество изготовления готового червячного колеса?
Какие виды сопряжения зубьев колеса и витков червяка в червячной передаче вам известны?
В которой передаче боковой зазор между зубьями колеса и витками червяка больше: в передаче с нормой бокового зазора «С» или в передаче с нормой бокового зазора «В»?
К какой норме контроля качества изготовления червячных передач относится контроль по пятну контакта?
Какая связь существует между величиной пятна контакта и точностью изготовления червячной передачи?
Как влияет неточность изготовления корпуса редуктора по межосевому расстоянию на положение пятен контакта в передаче?
Как именно осуществляется регулирование червячной передачи по положению пятен контакта?
Какова точность проведенных Вами исследований нормы контакта зубьев колеса и витков червяка?
Как повысить точность проводимых исследований процесса регулирования по пятну контакта червячной передачи?
Литература
Дунаев П.Ф. Конструирование узлов и деталей машин: учеб. пособие для студ. техн. спец. вузов / П.Ф. Дунаев, О.П. Леликов. М.: Издат. центр «Академия». 2006. 496с.
Дунаев П.Ф. Конструирование узлов и деталей машин: учеб. пособие для машиностроит. спец. вузов / П.Ф. Дунаев, О.П. Леликов. М.: Высш.шк., 1985. 416с.
Курмаз Л.В. Детали машин. Проектирование: справ. учеб.-метод. пособие /Л. В. Курмаз, А. Т. Скойбеда. М.: Высш.шк., 2005. 309с.
Анурьев В.И. Справочник конструктора-машиностроителя: в 3 т. М.: Машиностроение, 1992. Т.2. 784с.

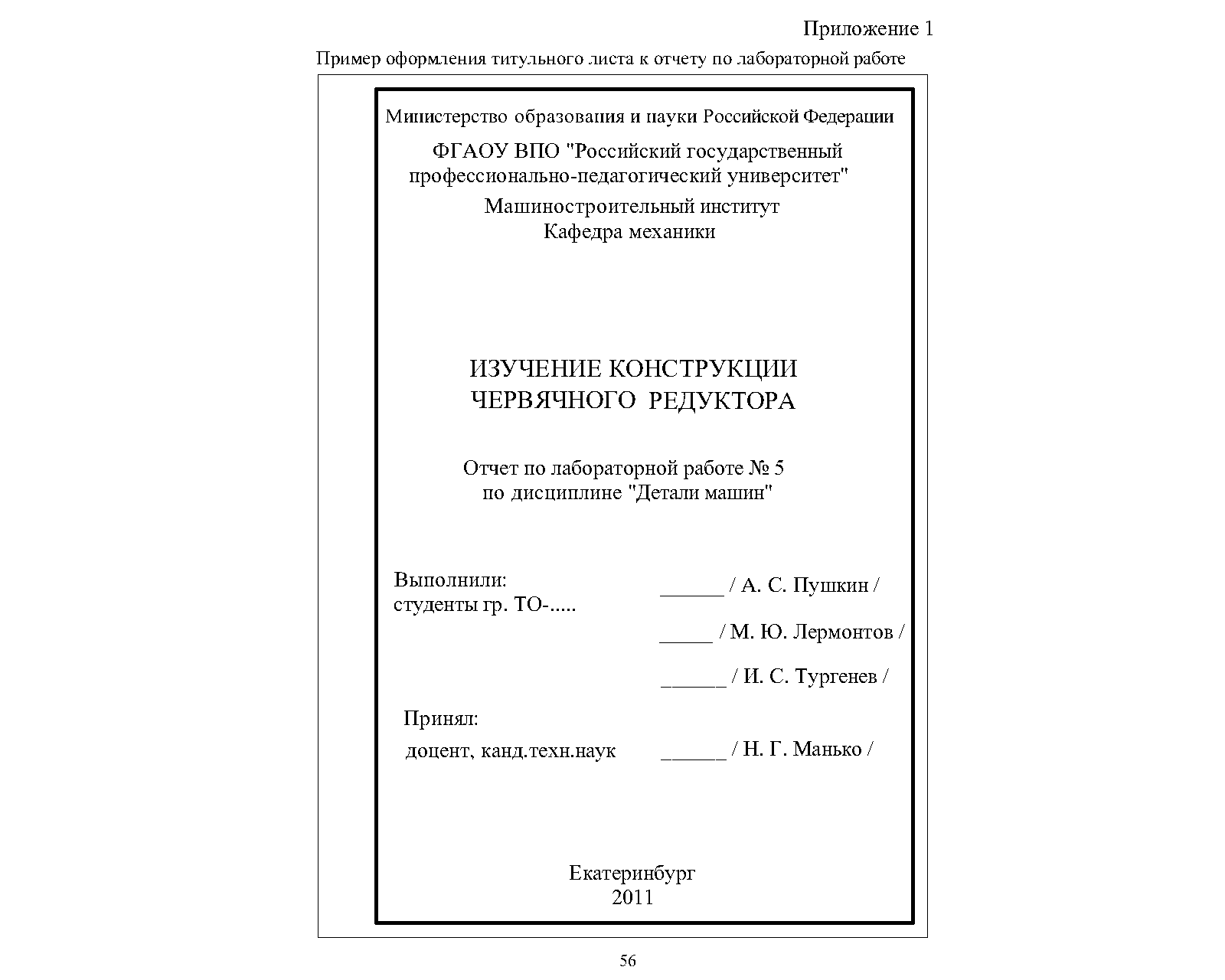

Приложение 1
