15. Режущий ручной инструмент

Резчик по дереву

Для резьбы по дереву применяют стамески - инструмент, состоящий из стального плоского стержня с режущим краем и хвостовиком, закрепленным на деревянной ручке со стальным кольцом. Стамески бывают прямые (толщиной 3,5-5мм и шириной 6, 12, 19, 20 мм) и полукруглые (10-12 мм).

Ручные пилы или ножовки - основной режущий инструмент по дереву. Он удобен и для работы по ДСП, ПВХ и ламинату.

Инструменты для точения деталей на токарном станке: а – полукруглая (рейер); б – косая (майзель); в – крючковая; г – ложечная: д – прямая: е – фасонная.

В различных видах режущих инструментов различают следующие элементы:

· зуб или зубья - основной элемент;

· стружечные канавки различных форм для размещения, отвода, транспортирования стружки;

· стружколоматели и стружкозавиватели для дробления, ломания, разделения по ширине стружки для обеспечения ее отвода из зоны резания;

· каналы различной формы для охлаждения режущих лезвий, тела инструмента, удаления стружки вместе с потоком СОЖ;

· элементы крепления инструмента;

· элементы баз при изготовлении, контроле и переточках инструментов.

16. Контрольно-измерительные инструмент и приборы.

Под измерением в машиностроении обычно понимается сравнение данной величины с другой величиной такого же рода, принятой за образец (длины с длиной, площади с площадью, угла с углом и т. д.). Технические измерения являются одной из важнейших основ производства, ни одна технологическая операция не выполняется без измерений размеров.

Д етали машин и механизмов изготовляются в разных цехах, а иногда и на разных заводах. В процессе сборки эти детали должны сопрягаться без дополнительной обработки, что требует высокой точности изготовления, которую без правильного и точного измерения осуществить невозможно.

В большинстве случаев в машиностроении требуемая точность измерений колеблется от 0,1 до 0,001 мм. В соответствии с этим разработаны и конструкции измерительных инструментов и приборов.

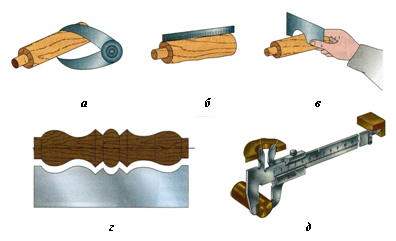

Рис. 3. Контрольно-измерительные инструменты: а – кронциркуль; б – линейка; в,г – шаблон; д – штангенциркуль.

17. Материалы для изготовления дереворежущего инструмента. Требования, характеристика.

18. Древесина. Строение, породы древесины, физико-механические свойства древесины

Структура древесины – основа для правильного понимания физич и химич св-в макросруктура

1 серцевина

2 ядров древес - ядро

3 заболонь(береза. ольха)

4 камбий

5 – луб

6 - кора

Дерево растет в год на 2 кольца: светлое (менее плотное, весеннее) и темное(более плотн, осннее).

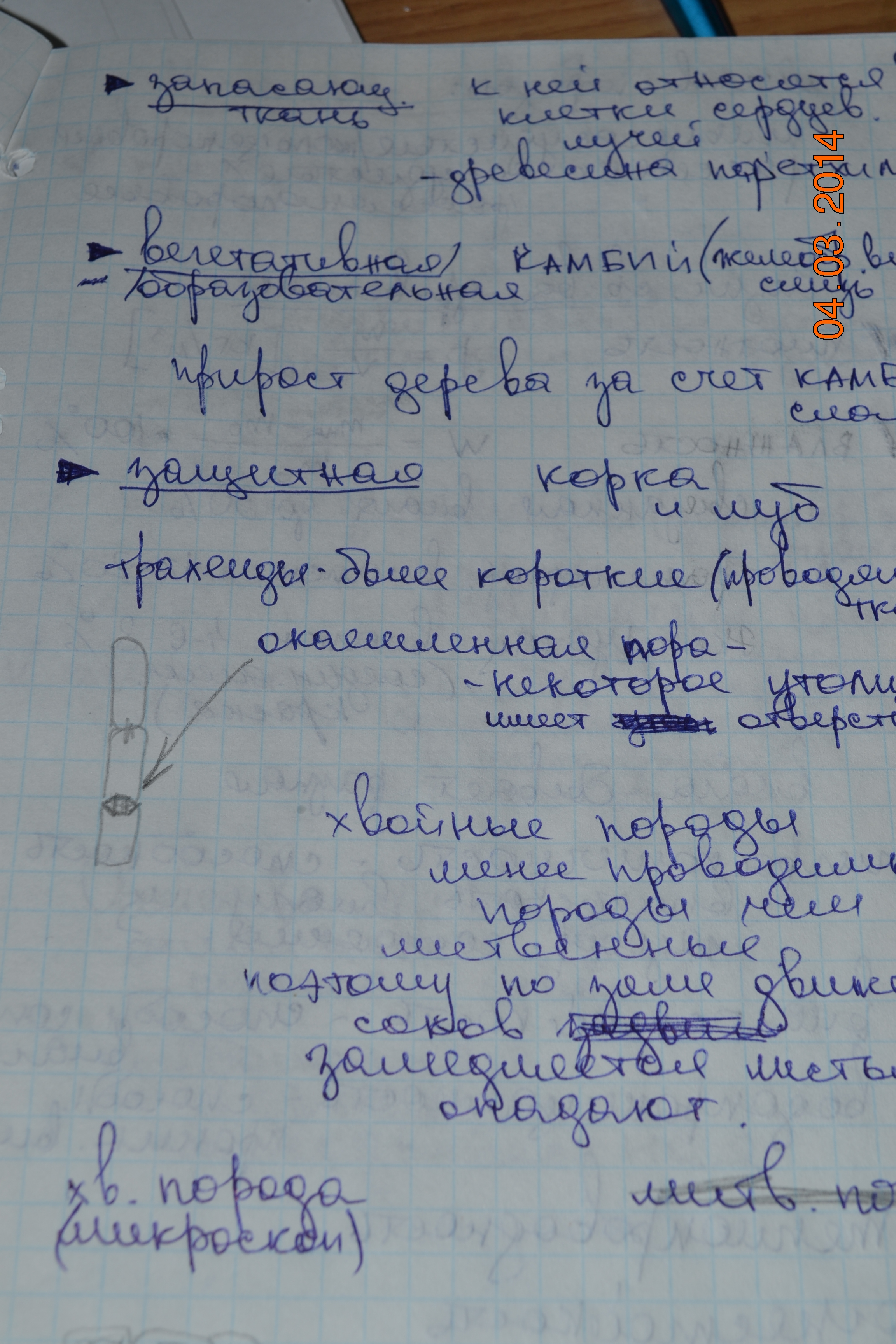

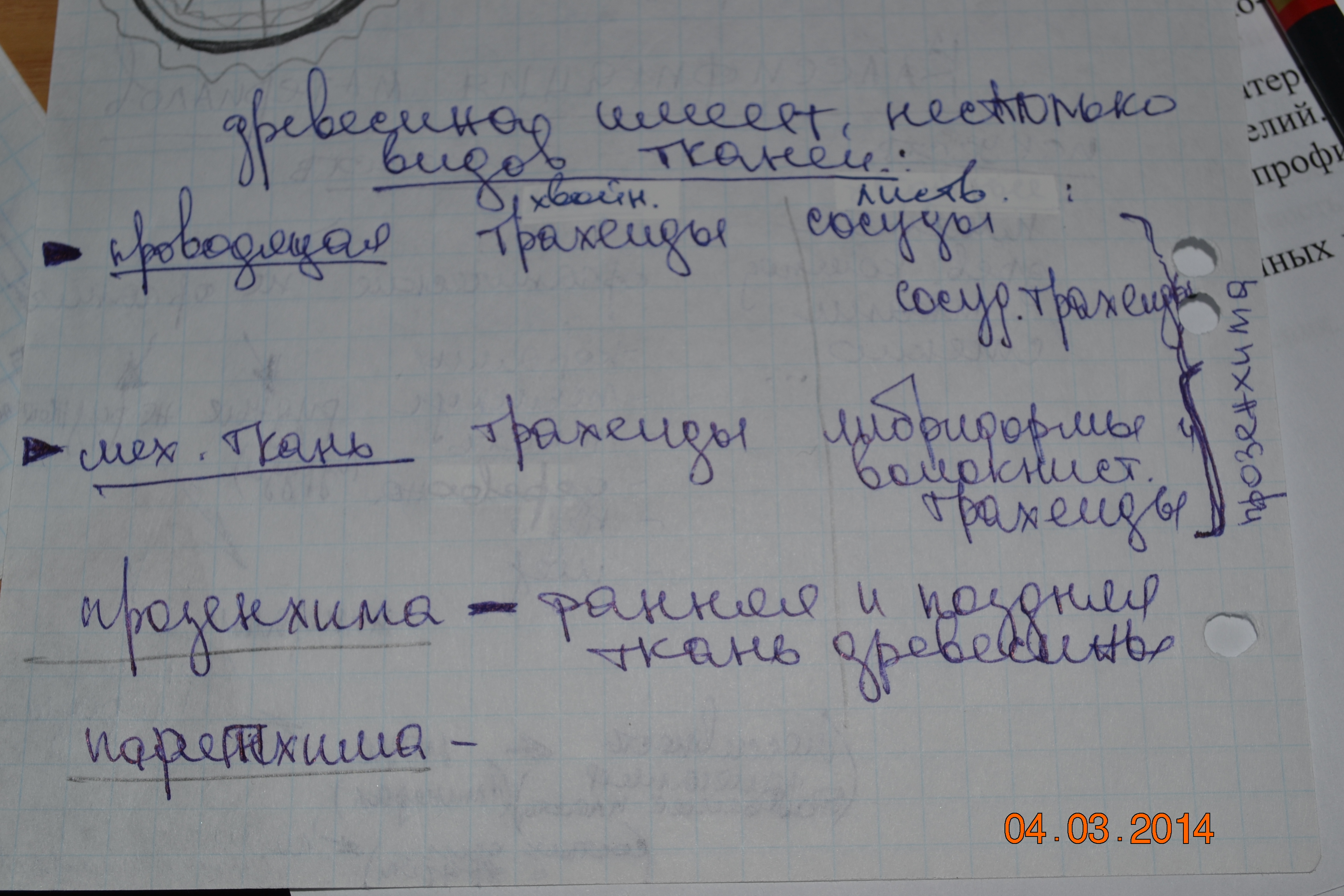

Микроструктура 0,001-0,1мм Облочка клетки состоит из целлюлозы(С6Н10О5) макромол цел-зы имеет нитевидную форму Мол-лы объедин в пучки образуют фибриллы. Хвойные породы состоят из трахеид(трубч слоисто-волокнистое строение) Оболчка трахеид состоит из цел-зы и лигнина (полимер). Вода пропитыв оболочку клетки, межкл пр-во и поры Волокнистое и тубчатое строение др-ны явл прич ее усушки и возбухания. Комплекс природных полимеров входящих в состав др-ны явл прич ее ползучести

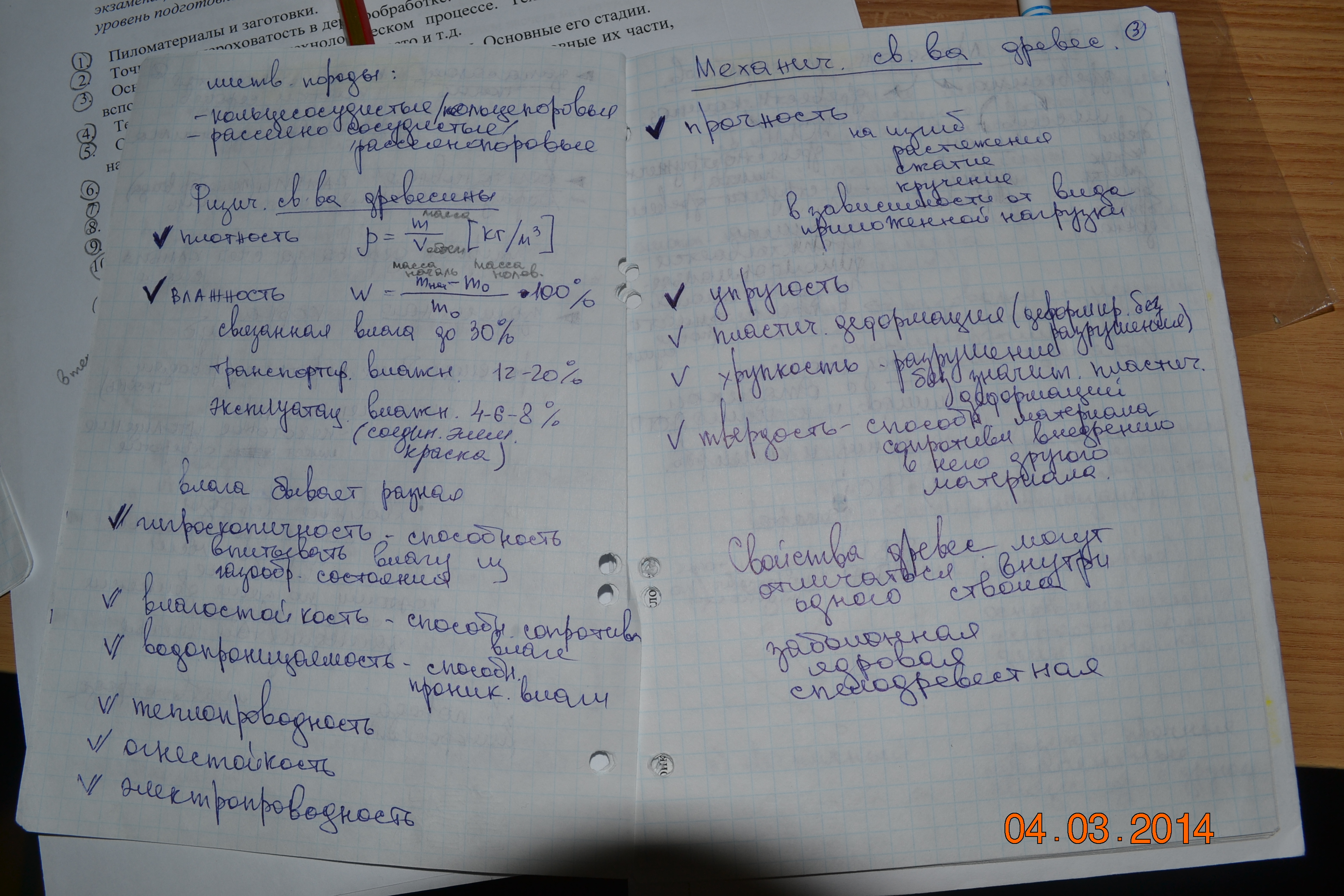

Влага в древесине. Равновесная влажность Усушка и разбухание древесины

Влага в др-не содерж в 3х видах: Свободная - заполняет поры, пустоты, межкл простр. Связанная (гигроскопическая) пропитывает оболочку клетки Мах=30%. Химич связан – входит в молекулу цел-зы

Влажность

m1-испытыв обр-ц , m2-высуш обр-ц

Существ ГОСТ по опред m2 (сушка про t=100 до стабилиз массы в сушильном шкафу) W-до 200%

Равновесная вл-ть – вл-ть которая устанавливается в древесине при определенных постоянных параметрах (есть графики равновесной вл-ти)

Сушка- процесс удаления влаги

Усушка- процесс связан с уменьш объема и линейных разм при сушке. Обратный проц- разбухание.

Неравномерность усушки по толщине эл-та явл-ся причиной внутренних напряжений,

Механические св-ва др-ны. Работа др-ны на растяжение и сжатие

Анизотропия мех св-в. Разница в св-вах вдоль и поперек волокон прим в 40 раз. Мех. Св-ва: Прочность, жесткость, твердость, ползучесть, упругость. Мех св-ва засисят от: прочности, строения, т-ры, вл-ти.Для опред мех св-в есть стандарты(t=20°C W=12%) Проч ность – растяжение, сдвиг, кручение, сжатие.

Работа на растяжение для испытания берутся чис

тые образцы без пороков. Работает упруго разрушение хрупкое предел прочности очень высок Модуль упругости в 21 раз больше стали. Работа поперек волокон ничтожна, прочность мала.

Работа на сжатие. Выбирают образец по ГОСТу, без пороков. Размеры 20х20х30. Сжимают по направлению вдоль волокон. 1-хрупкое 2- вязкое разрушение. Происходит выравнивание напряжений.

Пороки снижают прочность на сжатие но в меньшей степени чем на растяжение. Растяж опаснее т.к оно приводит к хрупкому разрушению.

Породы:

Хвойные породы древесины[править | править исходный текст]

Название древесины		Растение	Устойчивость*) к гниению	Твёрдость[1] шкала Янка	Плmin	Плmax
Дугласия		Псевдотсуга	3 или 4: от умеренной до невысокой	510—710	350	770
Ель		Ель	4: невысокая	660	400	500
Лиственница		Лиственница	3 или 4: от умеренной до невысокой	1200	950	1020
Пихта		Пихта	4: невысокая	350—500	350	450
Сосна		Сосна	3 или 4: от умеренной до невысокой	380—1240	400	500
Тис		Тисовое дерево	2: высокая	1200	640	800

Лиственные породы древесины[править | править исходный текст]

Название древесины		Растение	Устойчивость*) к гниению	Твёрдость[1] шкала Янка	Плmin	Плmax
Берёза		Берёза	5: низкая	1260	540	700
Бриар		Эрика древовидная	нет данных	1600	540	700
Бук		Бук	5: низкая	1300	660	700
Вишня		Вишня	5: низкая	950	490	670
Вяз		Вяз	4: невысокая	1350	670	710
Грецкий орех		Грецкий орех	3: умеренная	1010	500	600
Граб		Граб	5: низкая	1860	500	820
Груша		Груша	5: низкая	…	690	800
Дуб		Дуб	2: высокая	1360	600	930
Карельская берёза		Берёза	5: низкая	1800	640	800
Клён		Клён	5: низкая	1450	620	720
Липа		Липа	5: низкая	400	320	560
Ольха		Ольха	5: низкая	590	380	600
Осина		Осина	5: низкая	420	360	560
Платан		Платан	нет данных	770	650	750
Робиния (белая акация)		Робиния	1-2: от очень высокой до высокой	1700	580	900
Рябина		Рябина	нет данных	830	700	750
Самшит		Самшит	нет данных	2100	980	1000
Ясень		Ясень	2: высокая	1320	660	700

19. Достоинства и недостатки древесины как материала для изготовления конструкционных деталей и декоративных изделий. Пороки древесины.
