10.4 Сурет

Тұрақтылық тізбегінің жұмыс істеу принципі

10.5 Сурет

Оптоэлектронды модульдің структуралық схемасы

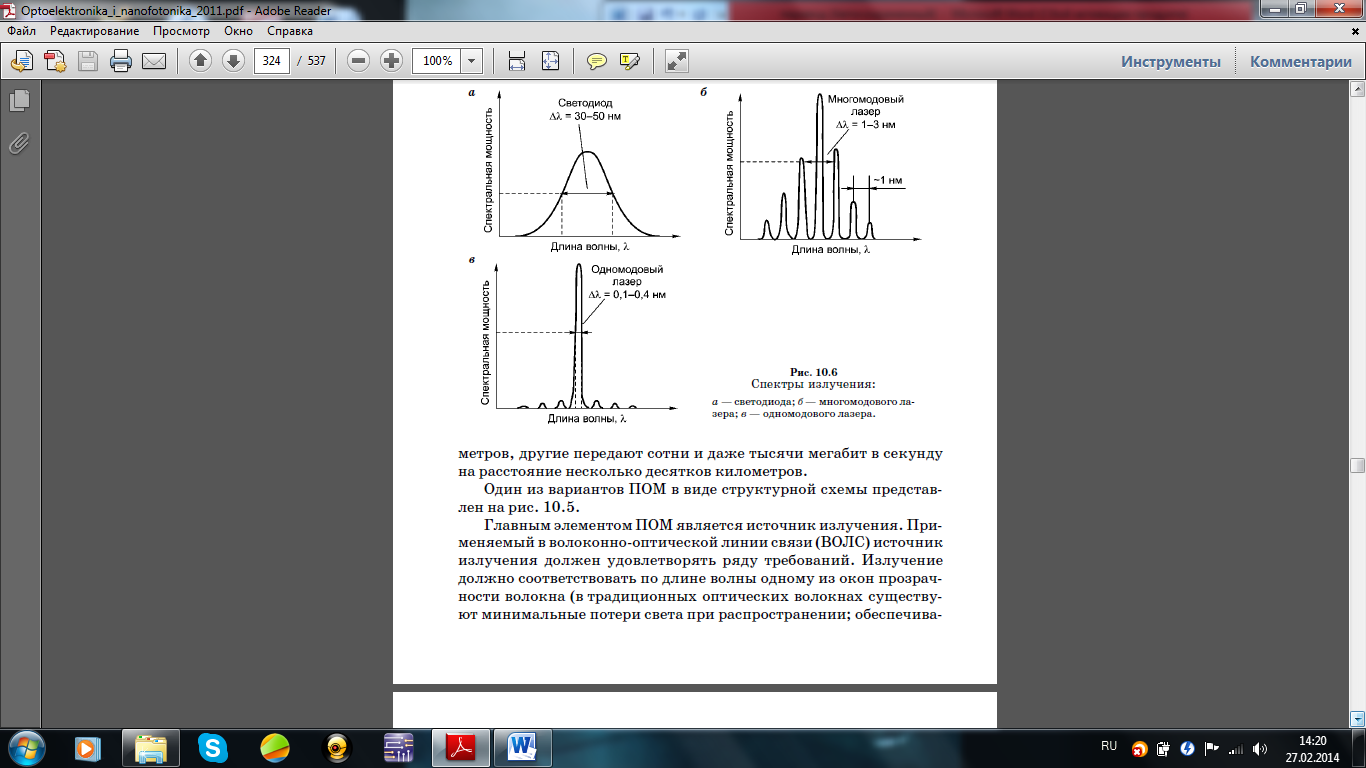

10.6 Сурет

Сәулелендіргіштің спектрі

а-светодиодтікі;б-көпмодты лазердікі;в-бірмодты лазердікі.

ЖОМ –ның басты элементі сәуле шығарушы көз болып табылады.Опто-волоконды байланыс тізбегінде қолданылатын сәулелену көзі шарттарды қанағаттандыру керек.Сәулелену мөлдір волоконды терезелерінің( таралу кезінде аз шығын ғана болатын оптикалық волокондардың болуы;үш терезеде қамтамасыз етіледі:850,1300,1550нм) толқын ұзындығы бойынша сәйкес келуі керек.Сәулелену көздері қажетті жылдамдығы бар ақпаратты жіберу жіберумен қамтамасыз ету үшін қажетті модуляцияның жиілігін ұстай алу керекал температуралы вариациялар жұмысқа әсер етпеуі керек.Сәулеленудің көп бөлігі аз шығынды волоконга түсуі керек,яғни сәулелену көзі эффективті болады.Одан басқа көздің қуаты сигналды үлкен арақашықтықтарға дейін жіберу үшін мүмкінше жоғары болу керек,егер де қатты жоғары болса,онда сәулені бейсызықты эффектке әкеледі немесе волокондыне оптикалық таратқышты бұзуы мүмкін.Сәуле көзінің деңгейі қатты жоғары болмауы керек.

Қазіргі уақытта сәулелену көзінің екі негізгі типі қолданылады:светодиодтар(LED) және шалаөткізгішті лазеолі диодтар (LD).

Светодиодтардың лазерлі диодтардан айырмашылығы сәулелену спектрінің кеңдігі ол 10.6 суретте көрсетілген.Екі тип те компактты және электрондық тізбектер стандартына сәйкес болып келеді.

Оптикалық сигналдарды жіберуді ұйымдастыру үшін тек сәулелену көзі жетіспейді.ЖОМның кез келген конструкциясында арнайы ұстағыш(housing)болады,ол таратқыштың құраушы элементтерін қорғауға мүмкіндік береді:ол сәулелену көзі және электрлік интерфейсі.Кей кезде оптимальді волоконды қосу үшін ішкі қосымша элементтерді қажет етеді.Лазерлі диодтың қажетті элементі толтыру тізбек тоғы және температураны бақылау жүйесі болып табылады.Күрделі лазерлі жүйелер үшін оптикалық сигналдың шығыс мониторингін қосады.

10.4.

Опто-волоконды байланс жүйесінің қабылдағыштары

10.4.1.

Оптикалық сәулелену қабылдағыштары

Сандық опто-волоконды байланыс жүйесі ақпаратты жіберетін жүйеден қабылдағышқа дейін ақпаратты тасымалдайтын сигналдарды жіберу үшін қолданылады.Жіберілетін ақпарат (ИС) және қабылдайтын сандық электрлік сигналдармен жұмыс істейді.Ол уақытта ақпараттық сигналдарды жіберу опто-волоконды байланыс желісінде таралатын оптикалық импульстермен орындалады.Тарататын ИС-ны формалайтын электрлік сигналдар(хабарлама)опто-волоконды және таралатын қабылдағыш бөлімге дейінгі кіретін тізбектелген оптикалық сигналда оптикалық таратқышпен түрлендіріледі.Қабылдайтын бөлімде оптикалық сигналдар қайта электрлік сигналға түрленеді.Оптикалық сигналдардың электрлік сигналға түрленуі оптикалық сәулелену қаблдағышында орындалады.

Оптикалық сәулелену қабылдағыштары(фотоқабылдағыштар) сандық байланыс жүйесінде,жарық сигналдарын электрлік сигналға түрлендіретін құрылғылар ретінде қолданылады.Алдымен жарық сәулеленуі электрлік тоққа түрленеді,күшейтіліп,кейін жіберілетін хабарлама қайта қалпына келіп,өзіне сәйкес электрлік сигналға формаланады.Ақпаратты таратудағы оптикалық жүйелерге әсер ететін басыңқы(подавляющее) екілік кодты(бинарлы) және екі сигнал амплитудасы бар қарапайым амплитудалық модуляцияны қолданады. Бұндай жүйелерге оптикалық сәулелену қабылдағыштары төменірек қарастырылатын болады.

Сандық фотоқабылдағыш (тура детектерленген және амплитудалық модуляциясы бар байланыс жүйесіндегі сандық опто-волоконды қабылдағыш) төрт блоктан тұрады.
