- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
Тиристорлы оптопарлар
Тиристорлы оптопарларда қабылдағыш элемент ретінде кремнийлі фоторезитор қолданылады. Фототиристорлы оптопардың ВАС-ның жиыны 7.13 –суретте көрсетілген.
Қарапайым тиристор тәрізді фототиристор р-п-р-п төртқабатты құрылымды иеленеді. Конструктивті түрде оптопар былай орындалады: кіріс диодтығ кіріс тогының негізгі сәулелену бөлігі фоторезистордың п-облысының жоғарыомдық базасына бағытталған. Соңғы облысындағы р катодына және п анодына оң сыртқы шығыс керенуі келеді.
Сәулелену кезінде п –базасына электрон мен кемтік заряд тасушылар жұбы генерацияланады.п-және р- облыстар арасындағы орта өткелдің электр өрісімен заряд тасушылар бөлінеді. Осылайша электрондар п –базасында, ал кемтіктер р –базасында қалады. Эмиттерлік деп аталатын соңғы өткелдің негізгі емес заряд тасушыларында инжекция болады. Токтың лавин –бейнелі өсуі құрылым арқылы ашуға тиристордың алып келеді. Барлық үш өткел тура бағытта ығысқан болып табылады және фототиристордағы кернеу түсу үлкен мәнде болмайды.
7.13- сурет.
Фототиристорлы оптронның ВАС жиыны
Фототранзистор тәрізді фототиристор фототоктың үлкен ішкі күшейтіуімен сипатталады. Фототранзистордан айырмашылығы фототиристор кіріс диодтың сәулеленуі тоқтаған кезде де қосулы болып қала береді. Осылайша тиристорлы оптопарды басқаратын сигнал тиристордың ашылуы үшін керек тек қысқа период кезінде берілуі мүмкін. Осы арқылы тиристорлы оптопарды басқару үшін қажет энергиянығ кемуіне жетеді.
Тиристорды бекіту үшін оны сыртқы кернеуден босату керек. Егер тиристор айнымалы не пульсациялайтын тізбекке қосылса, онда тиристордың өшірілуі кернеуді төмендеткен кезінде және токты тиристор арқылы кернеу деңгейіне дейін төмендеткен кезінде жүзеге асады.
Сәулеленбеген базалық п-облысқа сай келетін кіріс сигнал жоқ кезде фототиристор арқылы аз көлемді қараңғы кездегі кесу тогы ағады. Қараңғы кездегі ток температураға қатты тәуелді. Температураны 100С-қа көтерген кезде ток екі еселенеді.
Тиристорлы
оптопарлар үлкен ток және жоғарывольтты
тізбек
коммутациясы үшін кілт ретінде
қолданылады.
Тиристорлы оптопарлардың қосып –өшірілу уақыты он микросекундтан он миллисекундқа дейін құрайды.
Бұл құралдың артықшылығы жүктемедегі бар қуатты басқара отырып, олар басқару тізбегінің аз қуатын кетіреді, сондықтан интегралды схеменың кірісі бойынша сай келеді.
8 ТАРАУ
ИНДИКАТОРЛЫ ҚҰРАЛДАР
8.1.
СҰЙЫҚКРИСТАЛЛДЫ ИНДИКАТОРЛАР
8.1.1. Жалпы мәлімет
1888 жылы австриялық ботаник Ф. Рейнитцер алғаш рет 1450 ерітілгенде бұлыңғыр сұйыққа айналған бензоат холестеринінің ерекше қасиетін зерттеді, бірақ бұлыңғырлық 1790 С-та кәдімгі мөлдір сұйыққа айналды. 1889 жылы физик О. Леманн көрсетілген температура интервалында бензоат холестерині құрамы қатты кристалды оптикалық анизотропияны иеленетінін ойлап тапты. Бұл зат әлі ағымдағы болған, О.Леманн оның қалыбы үшін «сұйық кристалл»(СК) терминін енгізді.
Кейінірек СК –қалыбы 200 шектелген қосылыстардың ішіндегі біреуінен бақыланады, олардың кейбіреуі температураның белгілі бір интервалында бақыланады, басқаларда – қоспа концентрациясының белгілі бір диапазонында бақыланады. Одан басқа молекулалық құрылымға тәуелділіктен сұйық кристаллдың әртүрлі құрылымдары болуы мүмкін: холестериндік, нематикалық және смектикалық(8.1 –суретте көрсетілген).

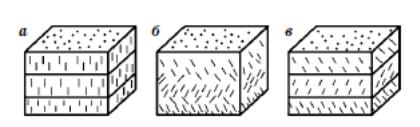

8.1 –сурет.
Сұйық кристаллдың құрылымы:
а –смектикалық; б – нематикалық; в – холестериндік.
СК тәжірибелік қолданысының принципиалды мүмкіндігінің негізінде сыртқы факторлардан олардың құрылымдарының тәуелділігі жатыр. Сыртқы факторлар: температура, қысым, электрлік және магнитттік өріс. Бұл тәуелділік СК құрылымын қамтамасыз ететін молекулалық күш арасындағы әлсіздікпен түсіндіріледі, сондықтан тіпті сыртқы факторлардың сәл ғана өзгерісі құрылымның өзгеруіне алып келуі мүмкін. Электроникада тек термотропты СК қолданылады.
Таза заттарда СК –қалыбының температуралық интервалы үлкен емес, бірақ ол сұйық кристаллдарды әртүрлі молекулалық құрылымдармен араластырғанда таралады. Осыдан қаттыкристаллдық қалыптағы температуралық өткелдің төмендеуі және температуралық өткелдің изотропты сұйыққа өзгеруі байқалады. Қазіргі уақытта термотропты СК металлдар 20...2500 С температурада қолданылады.
Барлық СК созылған формадағы молекуладан тұрады. Өзара әрекеттің вандерваальдықтары молекулалардың реттеліп орналасуын қамтамасыз етеді, сондықтан олардың ұзын осьтары кейбір ортақ бағытқа орташа тиімді орналасқан. Жылулық қозғалыс жеке молекулалардың ұзын осьтерінің осының 400-қа дейінгі бұрышқа ортаквадраттық бағытынан бас тартуына алып келеді. СК –дың әртүрлі құрылымдары молекулалардың орналасу сипатымен ерекшеленеді.
Кең тәжірибелік қолданыс нематикалық сұйық кристаллды ойлап тапты(НСК).
НСК құрылым жағынан 8.1а, б –суретте көрсетілгендей смектикалықпен салыстырғанда аз тәртілтелген. НСК көлемін кейіннен ортаның оптикалық біртектілігінің туындауы мен жарықтың таралуы байқалатындай болатын молекулалардың ориентациясының бағытымен ерекшеленетін үлкен емес облыстарға бөлуге болады. Сондықтан СК-да және өткізгіштерде және шағылысқан сәуледе бұлыңғыр болып тұрады. Егер сыртқы өріс әсерінен молекулаларды бірдей бағыттаса, онда біртектілікке және СК практикалық толық жарықтануына жетуімізге болады.
НСК маңызды сипаттамасы оптикалық және диэлектрлік анизотропия болып табылады. Оптикалық анизотропияның өлшемі айырмаларына тең:
мұндағы ппар және пперп – электрлік векторы ориентация бағытына параллель және перпендикуляр болатын жарық толқыны үшін сыну көрсеткіштері.
Барлық
НСК үшін ∆п >0 болып сипатталады. Әдетте
∆п >0,2, ал орташа сыну көрсеткіші
1,4-тен
1,8-ге дейінгі интервалда жатады.
Диэлектрлік анизотропияның(ДА) өлшеміне
мына шама қызмет атқарады:
мұндағы εпар және εперп – ориентация бағыты бойынша диэлектрлік өтімділігі.
∆ε белгісіне сәйкес оң ДА (∆ε>0) және теріс ДА(∆ε <0) деп бөледі. ∆ε шамасы және белгісі өріс жиілігіне тәуелді. Бірнеше ондаған килогерц жиілікте белгі өзгеруі мүмкін. ДА-да сыртқы біртекті электрлік өріс НСК млһолекуласының ориентациясын шақырады.: оң ДА кезінде молекулалардың ұзын осі өріс бағытының көлденең орналасуға талпынады, ал теріс ДА кезінде –тігінен. НСК-ның дәл осы құрамдарын СК құрылғыларында көп қолданады.
Электрлік басқару эффектісі сыртқы электрлік өріс кезінде НСК жарық таралуының бағыты өзгергенде НСК молекулаларының тиімді орналасуы болады, оның өлшемі өріс кернеулігінің бойымен өседі. Осылайша жарық сәулесінің взаимная ориентациясы және СК-дың оптикалық осі өзгереді. Нәтижесінде кәдімгі және ерекше сәулелер арасында 0-ден d∆n –ге дейін немесе d∆n –ден 0-ге дейін өзгертуге болады. Динамикалық таралу эффектісі келесімен қорытындыланады. НСК-да теріс ДА-мен органикалық легірлеуші қоспа енгізіледі. Осылайша НСК көлемінде еркін заряд тасушылар пайда болады. Сыртқы айнымалы электр өрісін қосу НСК молекулаларының ориентациясын шақырады және кеңістіктік зарядтардың тербелісін шақырады.
СК құрылғысның жұмысы үшін пластинаның бетіне қатысты СК молекуласының ориентациясы маңызды. Ориентацияның келесі түрлері бар: гомоетропты (пластина бетіне перпендикуляр болатын молекулалардың ұзын осі), гогмогенді (кейбір пластина бетінің жалпы бағытына параллель болатын молекулалардың ұзын осі), квазигомогенді(пластина бетінің бағытына параллель болатын СК облысы молекулаларының ұзын осі). СК-ұяшықтағы молекулалардың сыртқы өріс ориентациясы болмағанда шыны пластинаның айналасында орналасқан молекулалар ориентациясы анықталады, сондықтанпластинаның ішкі жазықтық беткі құрамдары СК құрылғысының сипаттамасы үшін үлкен мағына береді. Пластина бетінің арнайы талдауы СК-ның беткі молекулаларын гомеотропты, гомогенді және квазигомогенді ориентировать етуге мүмкіндік береді. Жартылай мөлдір өткізгіш жапқышты құрау үшін әдетте SnO2 және In2O2 қоспаларын қолданады.

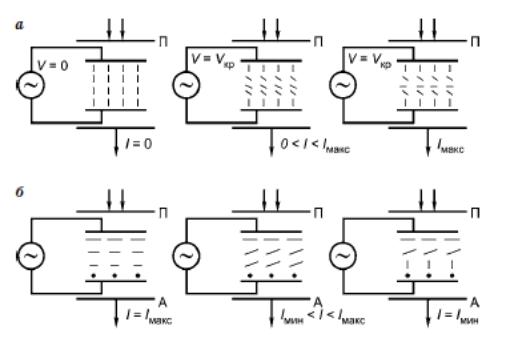

8.2 –сурет.
СК –ұяшықтарының жұмыс істеу схемасы:
а –екі еселік сәуле сынуын басқары негізіндегі; б - твистэффект негізіндегі.
Тәжірибеде СК –ұяшықтарының екі типі кең қолданысқа ие: динамикалық таралу эффектісі негізінде және твист-эффект негізінде. 8.2 –суретте осы типтердің жұмыс істеу ұяшықтарының схемасы көрсетілген.
8.1.2.
