- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
Заряд байланысы бар фотосезгіш құрал(ЗБФҚ) бір – біріне жақын диэлектрик бетінде орналасқан диод жүйесіндегі МДШ құрылымымен ИМС фотосезгіштігін ұсынады. Көрші электродтардың электр өрісі шалаөткізгіш кристалының ішіне жасырынады.
Электродтар сызық немесе матрица тәрізді орналасады. Электродтардың типтік өлшемі: ұзындығы 5мкм, ені 40 мкм.электродтар арасындағыы қуыс(зазор) 1...2 мкм. Матрицалық ЗБФҚ-да электродтар саны 106 дейін өсе алады.
Функционалды ЗБФҚ – бұл сканирлеуші және видеосигнал шығысын формалаушы қарапайым фрагменттерге қойылуын қамтамасыз ететін бейне қабылдағыш құрал.
ЗБФҚ-ның жұмыс істеу принципін 6.23 – суретте көрсетілгендей басқарушы үштактілі схемасының көмегімен түсіндіруге болады.
ЗБФҚ-ның қарапайым ұяшығы үш көршілес электродты құрайды. Алғашқы фаза кезінде 2 электродқа оң сақтау кернеуі қойылады Uс = 10...20 В. Электр өрісінің туындауы әсерінен негізгі тасушылар шалаөткізгішке тереңірек ығысады, ал бетінде 0,5...2 мкм тереңдікпен азайтылған қабаты түзіледі.

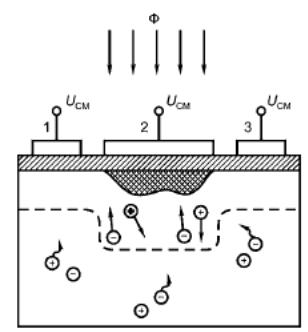

6.23 – сурет.
ЗБФҚ басқарудың үшфазалы схемасы
Бетінің жарықтануы шалақткізгіш көлемінде электрон – кемтіктік жұпты туындатады. Осыдан кейін электрондар жұқа беткі қабатында (10нм шамасында) потенциал шұңқырына созылады. Электрондардың жиналуы локальді интенсивтілікпен және жарықтану уақытымен анықталатын заряд пакетінің құрылуына әкеледі. Заряд пакеті ұзақ сақталуы мүмкін(1 – 100 мс аралығында), бірақ әркез көлемді және беткі тұзақпен электрондардың термогенерациясы сақталған информацияның бұзылуына алып келеді.
Екінші фаза кезінде 3 электродқа Uсақ кернеуін көтеретін Uсан санау кернеуі қойылады. 2 және 3 электродтардың жақындауы әсерінен олардың арасындағы барьер жойылады да, заряд пакеті потенциал шұңқырына тереңірек ағады. Бұл фазада информацияның бөлік шығыны былай жүзеге асады: заряд пакетінің электрод бөлшегі беткі тұзақпен өзара әсерлескенде рекомбинацияланады, ал бір бөлігі зарядтардың толықтай ақпауынан жоғалады. Үшінші фаза кезінде 3 электродтағы кернеу Uсақ кернеуіне дейін төмендейді, ал 2 электродтағы потенциал алынады. Uсақ кернеуі немесе Uсан санау кернеуі берілмеген электродтарда барлық уақытта аздаған ығысу кернеуі ұстап тұрады. 1 электрод бұл процессте буфер рөлін атқарады. Әйтпесе 2 электродтың оң жағында алдыңғы ұяшықтың 3 электроды және екінші тактіде заряд пакеті оң жағына да, сол жағына да аға беретін еді.
ЗБФҚ-ны басқару мүмкін болса үшбұрышты шығармау керек, электродқа уақытша бөгет беретін трапециялық импульстарды шығару керек. Соңында әр қатарда шығыс элементі болады., мысалы п+ - облысы соңғы электродтың алдында орналасады.р – п өткелі арқылы ағатын заряд пакеті жүктеме резисторында шығыс сигналды шығарады.
Кіріс аналогты элементі қатар басында ЗБФҚ -да «толы» деп аталатын беткі тұзақтар мен олардың негативті әрекетін әлсірететін тұрақты заряд пакетіндегі такт кіріспесі үшін қызмет етеді. Фондық зарядтар оптималды жұмыс режимін қамтамасыз етеді(электронды күшейту зарябында қолданылатын аналогт ығысу).
Осылайша ЗБФҚ-да сәулелену интенсивтілігінің кеңістікте таралуы беткі ауданында локализациялайтын электр зарядының рельефінде туындайды. Заряд пакеттері элементтен элементке ауысады, сыыртқа шығады да, видеоимпульстардың тізбектейлігін және адекватты сәулелену өрісін береді, осылайша стандартты телевизиялық алгоритм жүзеге асады.
Матрицалық ЗБФҚ-да барлық кадр бір уақытта, сызықтыда – тізбектей екінші координата бойынша қосымша айналдыру әдісімен құрылады.
6.13.
МОП – ТРАНЗИСТОР НЕГІЗІНДЕГІ ФОТОДИОДТЫ СБИС
Қазіргі уақытта ФПЗС-ьі жүзеге асыру кезінде, ішкі схемаларды басқарумен және бейннні өңдеумен бірег КМОП-ФД интенсивті жөндеу жұмыстары жүргізіліп жатыр.
КМОП-ФД – ның жұмыс істеу принципін қарастырайық. СБИС 6.24 – суретте көрсетілгендей активті фотосезгіш элементтердің матрицасынан, басқару схемалары, шығыстағы әр бағанды санайтын аналогты күшейткіштер, АСТ және басқа да сандық блоктардан тұрады.
Мұндай матрицалық басқару схемасында фильтрация және бейне сигналын реттеу сияқты мүмкіндіктерді кеңейтетін сигналдардың координатты өңдеуін жүзеге асырады. Мақсаты бар және сол мақсатты қажет ететін элементтің ғана сигналын санау жолымен шешетін интерфейс терезесін айшықтау тапсырмасы. Оның кадрдан үлкен бөлігін алмауына байланысты барлық кадр санауға тиіс ФПЗС-мен санау жылдамдығы үлкейтілген болуы мүмкін.
6.25 – суретте бейнеленген активті элемент фотодиодтан және фотодиодтан жинақталған заряд санау функциясын орындайтын төрт транзистордан құралған.

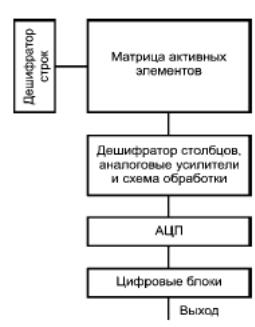

6.24
– сурет.
КМОП – ФД СБИС структуралық схемасы

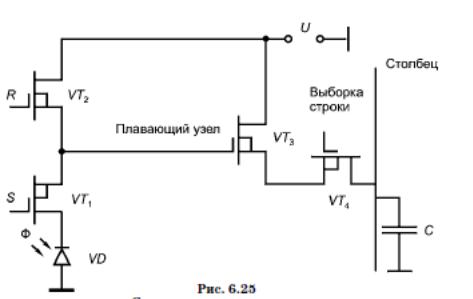

6.25 – сурет.
Активті пиксел схемасы
VT3 транзисторында шығыс қайталағш орындалған; VT4 транзисторы қатар таңдау элементі болып табылады. Сигналдарды интегралда режиміндегі VT2 транзисторына берілген R импульсі нөлге тең. Фотодиод фотогенерацияланған электрондарды жинайды. Оардың жиналған мөлшеріне қарай диод потенциалы төмендейді. Нәтижесінде жалпы түйін потенциалы, VT1, VT2 ,VT3 транзисторларына жалғанған, тербелмелі болады. Таңдау режимінде VT2 транзисторына R = 1 қалпына келу импульсі түседі, VT2 транзисторы ашылып, тербелмелі түйін потенциалы шығысқа дейін қалпына келеді. Сосын таңдалған қатардың барлық активті элементтеріне VT1 транзистор затворына түсетін S = 1 импульсі беріледі. RS = 1 таңдау қатары импульсінің келуінен кейін VT4 транзисторы ашылады. VT3, VT4 транзисторлары және бағанның толық жүктеме транзисторы шығыс жинақтаушыны құрады, сонымен қатар баған шинасына қуат бойынша күейтілген фотодиод сигналы келіп түседі. Шығыс қайталағыштың кернеу бойынша жіберу коэффициенті бірге жақын. Баған шиналарына таңдалған қатардың барлық элементінің саналған сигналы беріледі. Баған дешифраторы шина сигналдарын ізбектей таңдайды және оларды матрицаның жеке активті элементінің аналогты сигналдарды талдау схемасына жібереді. Санау режимін аяқтағаннан кейін RS = 0 сигналы және VT4 транзисторы жабылады. Келесі бейне кадрының зарядын инау басталады.
ЗБФҚ алдындағы КМОП-ФД – ның негізгі ерекшелігі – бір кристалда қабылдау функциясын интеграциялау мүмкіндігі, бейнені талдау. КМОП-ФД –ның жетістігі қуаттың аз қолданылуы, қызығушыларға программалау мүмкіндігі және санау кезіндегі жоғары жылдамдық. ЗБФҚ-мен салыстырғанда негізгі кемшілігі: шудың жоғары деңгейі, фотосезгіштігінің төмендігі, қараңғы кездегі токтың жоғарылығы, үлкен активті элемент, рұқсат ету қабілетінің төмендігі.
КМОП-ФД-да қалпына келтіру процесінде шуды ескілеу үшін фотодиодты потенциалды шұңқырында фотогенерацияланған сигнал заряды жинақталатын фотосезгіш затвормен алмастыруды ұсынған болатын.
6.26 – суретте көрсетіген схемаға сәйкес санау режимінде VT1 транзисторының затворына R1 қалпына келтіру импульсі ашылып беріледі. Тербелмелі затвор потенциалы шығыс деңгейіне дейін қалпына келеді. Жіберудің потенциал импульсі жинақталған сигнал заряды тербелмелі түйінге ағатын қосымша затворды ашады да фотосезгіш затвордың потенциал шұңқыры босайды. Түйін потенциалы заряд шамасына дейін төмендейді. Мұндай схема қалпына келтіру процесінің шуын ескілейтін екілік корреляциялық таңдауды орындауға ммүмкіндік береді.

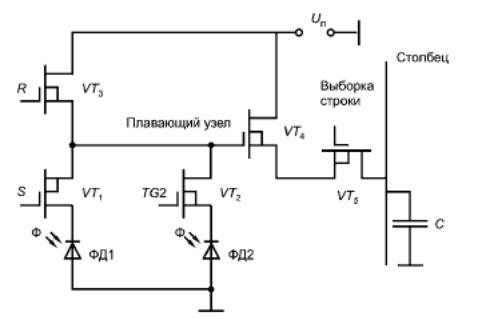

6.26 – сурет.
Азшулы элменттің электрлік схемасы
Мұндай жағдайда тербелмелі түйін потенциалының қайта қалпына келуінен кейін VT3 транзисторының затворына RS1 қатар таңдауының оны ашатын импульсі беріледі. VT2 транзисторының затворындағы бастапқы кернеу шығыс қайталағыш арқылы баған шинасына беріледі және оның шығысында сақталады. Сигнал зарядының тербелмелі затворына VT2 транзисторының кернеуі түскенде келіп түскен зарядтыі шамасына дейін кемиді, сонымен қатар бағанның шығыс шинасына жіберіледі. Нәтижесінде шығыс сигнал калпына келтіру шуын ескілейтін VT2 транзистор кернеу айырмасын ұсынады. Фотосезгіш затвормен бірге схеманың кемшілігі фотодиодпен салыстырғанда затвордың төмен мөлдірлігімен шартталған фотосезгіштіктің төмендетілуі болып табылады.

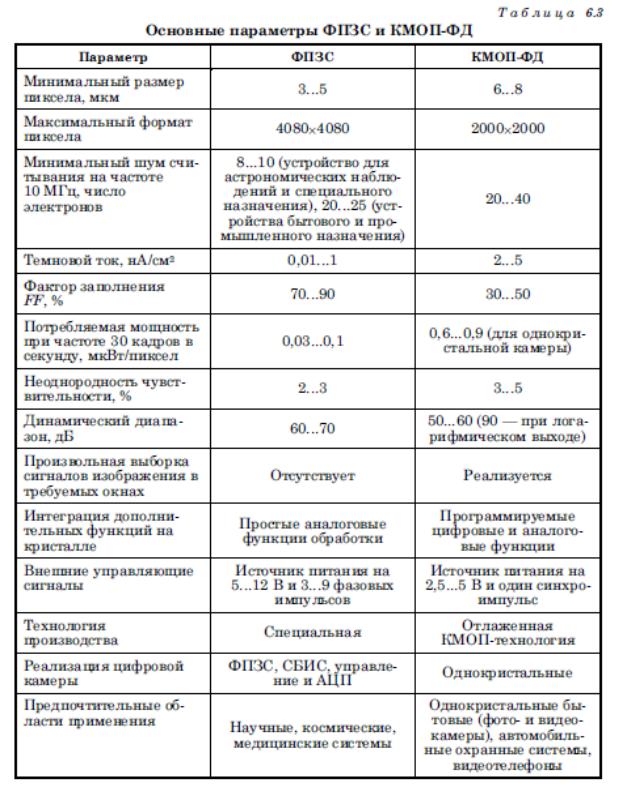

6.3 –кестеде ЗБФҚ және КМОП-ФД –ның негізгі параметрлері келтірілген.
6.4.
