Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату

Мәжбүрлі комбинациялық шашыратудың негiзiнде талшықты лазерлері тиiмдi мүмкiндiк бередi, талшықты жарық өткiзгiште жарықтың мәжбүрлі комбинациялық ыдырау жағдайының негiзiнде жиiлiкгі төмен лазер сәулеленуiн түрлендiреді. Қорыта келгенде, ендi жиiлiктер ауқымында лазерлер әр түрлi жаңа толқындар ауқымдарымен құрылады.

Қазiргi талшықты жарық өткiзгiштер лазерлердi өткiзу ВКР үшiн сирек кездесетiн орталар болады: аласа оптикалық жоғалтулар ұзын жарық өткiзгiштер, қолдануды пайдалануға мүмкiндiк бередi және әр түрлi шынылар сәулеленуінің жиiлiк жылжу стоксовты мөлшерін таңдауға мүмкiндік бередi.

Алғашқы ВКРлар көлемдi элементтер де, талшықты лазер құрылымында болды. Керi байланысты жасауы үшiн бастыпқы брэгговскихты қолдану лазерлердi ВКР құрылымды айтарлықтай ықшамдады, олардыңның тиiмдiлiгiн жоғарылатты және түрлендiргiштердiң көп каскадты лазерлерiн жасаумен қамтамасыз еттi.

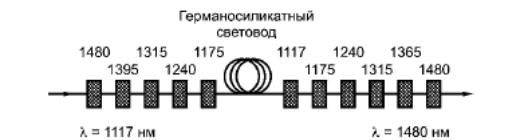

Ерекше талшықты құрылымды лазерінің ВКРi сұлбасы 5.21-шi сурет көрсетiлген.

Сурет 5.21

Лазердiң ВКРi сұлбасы

Лазер сұлбасындағы, ВКРға жарық өткiзгiштiң материалында жылжу резонанстық толқын ұзындықтары бар керегелердiң алу брэгговскихы, тиiстi стоксовты талшықты жарық өткiзгiштен тұрады. Бұл брэгговскиесiнде, тиiстi аралық толқын ұзындықтарына, шағылу коэффициенті 100%терге жақын болады. Толқын ұзындығы 1, 48 мкм бар сәулеленудi алуы үшiн жарық өткiзгiштiң германосиликатногосы қолдануда өзгертудiң бес каскадтары керек.

Егер фосфордың оксидінің қоспасыз болат өзекшесімен лазер жарық өткiзгiш белсендi ортада ВКРы сапасын қолданса, құрылымы ықшамдалуы мүмкiн. ВКРкүшейткіш спектрі мұндай жарық өткiзгiштi толқынның орталық ұзындығы бар, бұындай жылжу үш есе үлкен және жылжу жарық өткiзгiштiң күшейту германосиликатты максимумында жылжуға қарағанда артық.

Оның сұлбасының толқын ұзындықтарының екiлiктерiне 5.22-шi суретте көрсетiлген жұмыс iстейтiн лазер ВКР ұсыныс жасаған.

Әр түрлi толқын ұзындықтарына сәулеленудiң өзара когереттiлiгiн жоруға мүмкiндiк берген бұл лазер резонаторда тек қана жалғыз.

Сурет 5.22

Лазердiң екi толқынды ВКР сұлбасы

Сурет 5.23

Талшықты лазерлердің даму серпiнi

Шалаөткiзгiштi лазердi 980 нм толқын ұзындығымен және 4 Вт ең жоғары қуатымен қос қабықшамен пайдаланады, қоспасыз болат иондармен жарық өткiзгiштiң негiзiнде талшықты лазердi тарту үшiн Yb3 +. Резонатор торымен екi брэгговскимиды Yb3 + лазерi ұйымдастырған, кіріс коэффициенті және шығыс коэффициенті .

Лазер Иттербиевсы сәулелену толқынының ұзындығын 1080 нм және ең жоғары қуатқа 2, 5 Вт ие болады. Сәулелену өзектігі германию екi тотығының шынының германосиликатногосы, мольдiк өзекпен талшықты жарық өткiзгiштi негiзгі ВКРға лазерiне енгiзiлген 4% құрайды.

Лазер талшығы ВКРлар күшейткiштер көздерiн сапалы тарту рамановскихтың қолданыс табады және олардың оптимизациялық сипаттамалары.

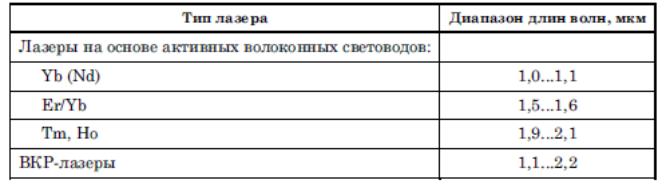

Талшықты лазерлерінің даму серпiнi 5.23-шi суретте көрсетілген. Талшықты лазерлердi жұмысының спектрлiк диапазондары 5.1 кестеде көрсетілген.

Талшықты лазерлердің диапозоны

5.9.
