- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
Жарық диод түрлерін таңдау(выбор типа светодиода)
4.5.1
Жарық диодын таңдау негізі
Қолдануға қажетті жарық диодын таңдау тек жарықтың шығуы мен тоқтың қозуынан басқа, басқа да факторлара байланысты болады. Оларға мыналар жатады: корпус пен линзаның байланысы, жарық диодындағы жарықтың таралуы, ортаны жарықтандыруы, көру бұрышы және көру алшақтығы.
Жасаушы жарық диодын кiрме шоқтану(лампа накаливания) шамдарында корпуста шығарады, сонымен бірге светодиодтағы жазық панельдегі монтаждауға қажетті төлкені(втулки) де ұсынады. Сонымен қатар, светодиодтар тікбұрышты, төртбұрышты және басқа да формадағы корпустарда шығарылады. Профильденген таратқыш стрелка тәріздес,жарық беріп тұрған бағытта көрсетуші формада болады. Төрбұрышты және тікбұрышты корпустың әлсіз жарықтанған қабатында жазуы болуы мүмкін.
Светодиодтардың әдеттегі орналасу жерлеріне- баспа платалардың ішкі немесе шекі бөліктері жатады, олар логикалық күйлерді көрсетуге немесе информацияны диагностикалау үшін керек. Қалта калькуляторлардың сыртқы беттерінде, автономиялы электрондық ойын немесе дистанциялық басқарманың консолиларында болады.

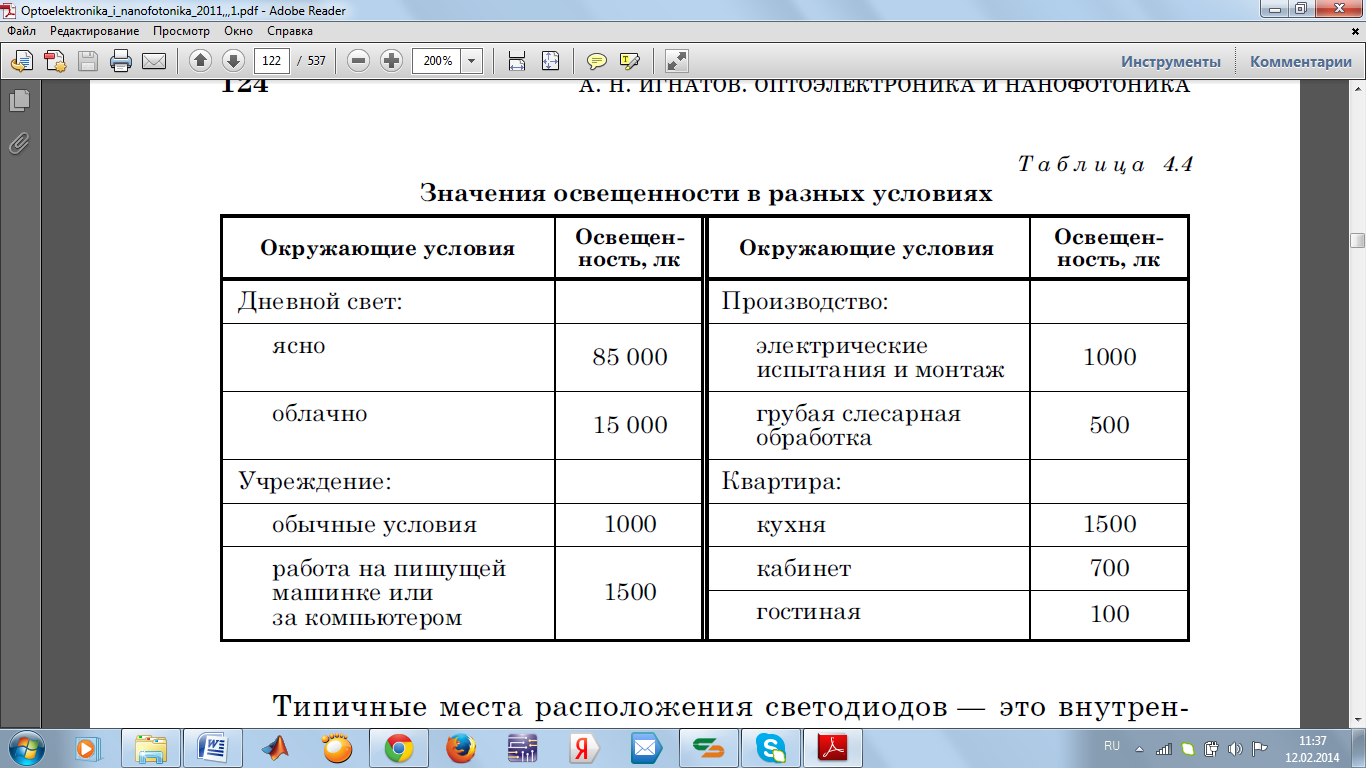

Жарық немесе өшіп тұрған күйден басқа светадиодтар ақпаратты жіберу үшін қосымша түстерді де қолдана алады. Айналаның жарық түсі қанық күн сәулесінен, қараңғы бөлме және әлсіз жарықтанған орта мен радиолокационды бөлме жарығына байланысты өзгеріп отырады. Әдеттегi жағдайлардың қатары үшiн жарықтану мәлiметтері 4.4 таблицада көрсетілген.

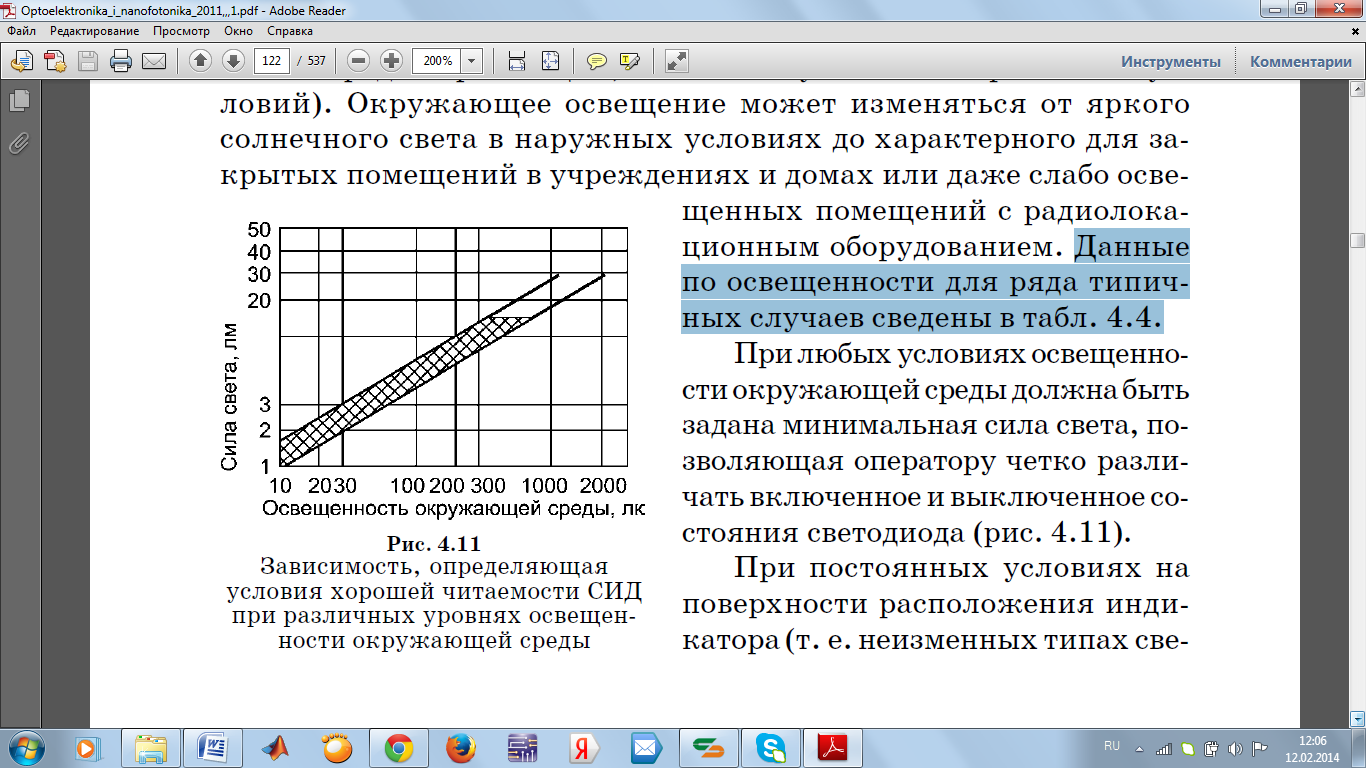

О
ператордың
светодиодтың өшірулуі не қосулы тұрған
шартын анықтау үшін, Ортада жарық
сәулесі минималды мәнде берілуі
қажет.(4.1 сурет)
Тұрақты күйде Индикатордың беткі қабатындағы жарық күші үлкен болған сайын, оның ортадағы жарықтануы жоғарлай түседі. Бір кристалл үшін жіңішке фокустелген светодиод бас ось үшін үлкен жарық береді,бірақ
4.11 Сурет
көру бұрышы 5 тен 100 азая түседі. Сол уақытта жуан диаграммалы линзалар аз жарықта үлкен көру бұрышын қамтамасыз етеді. Адамның жарықты қабылдауына светодиодтың фоны әсер етуі мүмкін. Ал түстің қанықтығы түскен сәулеге, шағылу коэффцциентіне ,материалына байланысты болады. Визуальді көріністі жарық шығарғыш светодиод пен оның фонын механикалық құрылғылар немесе оптикалық фильтрлар арқылы өзгертіп жақсартуға болады. Светодиодтағы минималды размер көру қашықтықтығына әсер етеді. Субминиатюрлі корпустар көру қашықтығы метр болғанда жарамды болады, ал үлкен төртбұрышты немесе профильденген таратқыштар бақылаушыдан жарық диодтың елеулi алып тастауында қолдана аламыз.
Кейбір қолдануға таңдалған светодиодтар о бастан қойылған светодиод талаптарына жауап бере алмайтындыын байқаймыз, сондықтан біз оны қолдана алмаймыз. Осыған орай қолданушы светодиод шарттарын анализдеп жарамды светодиодты тек көп бөлігі сәйкес келген де ғана таңдай алады.
Мысалы, беткі қабатты анадираланған алюминий арқылы қап қараңғы жасап, оған үлкен күшті светодиод, жасылға қарағанда, үлкен жарық эффектісі бар, қызыл светодиодты ала аламыз.
