4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы

4.5 суреттегі қисықтың майысуы(перегиб) тыйым салынған зона шамасына тәуелді және қызыл светодиод үшін кернеудің тқұлауы аз шамаға ие. 4.5 суретке сәйкес қызыл түсті светодиодтың динамикалық кедергісі 1...2 Ом, ал қысқа толқынды таралуы 7...15 Ом тең.

p-n өткеліндегі тоқ тығыздығының өсумен электрондар мен кемтіктердің көп саны тыйым салынған зонада инжекцияланады. Олардың қозғалуынан қайталанып қозғалу эффектісі электрондар мен кемтіктердің рекомбинациялық таралуын тудырады. Нәтижесінде светодиодтың жарықтану эффектісі өседі. 4.6 суретте жарық тасқынның тәуелділігінің қозуы кейбір светодиод материалдары үшін көрсетілген. GaP-светодиоды аз тығыздықта сәулеленетіндігін айта кету керек, бірақ олардың сәулеленуі басқа материалды светодиодтармен салыстырғанда қанығуы төмен тығыздықтағы тоқ шамасында жетеді.

4.2.4

Светодиодтың қозу схемасы мен жоарғы жарық эффкетивтілігімен қамтамасыздандыру(обепечивание)

4 .6 суретте GaAs60P40 үшін қисығының тоқтың еселеніп (удвоение)қозуы жарық тасқының екі есе өсуі көрсетілген.

4.7 Сурет мезгілдік диаграмма

Бұл жарық эффективтілігінің өсуі осындай светодиод тоқтарының үлкен шамада қозуы мен импульсті схемалық қозуы статистикалық түріне ұарағанда үлкен сәулеленуге ие болатынын көрсетеді. Осындай әдіспен алынған жоғарғы жарықтану эффективтілігі сандық мысалмен сипатталып, қызыл GaAsP-светодиод импульсті сипаттамадағы қоздырушы тоғына жатады. 4.7а сурет

4.7 б суретте көріп отырғанымыздай 10мА тұрақты тоқта қозуының жарық тасқыны 0,7 млм дей болса, импульсті қозуда орта шамамен 2,0 млм.

Үлкен шамадағы тоқтың қозуы мен импульстің толтыру коэффициенті температураның ауысуына әсерін тигізеді. Осы құбылыстардың пайда болуы келесі тарауда қарастырылады. Егер жарықдиодтары 30 Гц асатын импульті жиілікпен қозатын болса, онда жарық(мелькание), басқа да жарықтар мен адам көзіне көрінетін құбылыстар байқалмайды.

4.2.5

Температураның СИД параметріне ықпалы(влияние)

Температура өскен сайын жарықдиодындағы кернеу мәні түсіп, сәйкесінше коэффициент 1,3-...-2,5мВ/ ⁰С шамасын құрайды. Толқын ұзындығы температураның максималды интенсивтілікті сәулеленуімен өсіп, коэффициенті 0,2 нм/⁰С шамасына жақын, ал кейде жарық диод материалына сәйкес аз болады. Сонымен қатар, жарық диодының сәулеленуі температура өскен сайын азайып, кері температура коэффициенті 1% / ⁰С тең болады.

4.2.6

СИД қызметінің мерзімі (СРОК СЛУЖБЫ СИД)

Светодиод қатты дене приборлар қатарына жатқандықтан, оның қызмет ету уақыты ұзақ болуы керек. Бірақ табиғи баяу диффузиялық ШӨ кристалдық байланыс басқа материалдармен қосылғанда, түсініксіз бір себептерге байланысты , уақыт өтуіне байланысты жарық тасқыны азая түседі.

Жұмыс істеу мерзіміне жасалған тәжірибелерден (4.7 сурет) біз үлкен тоқ шамасында жарық тасқынының аз болуын байқаймыз, бірақ ол 10% тіпті 1000 ч жұмысынан кейін үздіксіз жарықдиод шамасы аз болады.

Әдетте жарықдиодтардың жумыс істеу уақыты уақытпен анықталады, жумыс істеу уақыты өте келе жарық тасқыны бастапқы шамаға қарағанда 50% азаяды. Қалыпты жұмыс істеу шарттарында көрінетін жарық шығаратын жарық диодтардың жұмыс істеу уақыты 100 000 сағ(11 жыл) тең. Дегритациялау жұмысының жылдамдығы да таңдалған жұмыс тоғына тәуелді болады, оның азаюы дегритацияны азайтып қызмет ету уақытын көбейтеді.

4.2.7

СИД тоғын шектеу(ОГРАНИЧЕНИЕ ТОКА СИД)

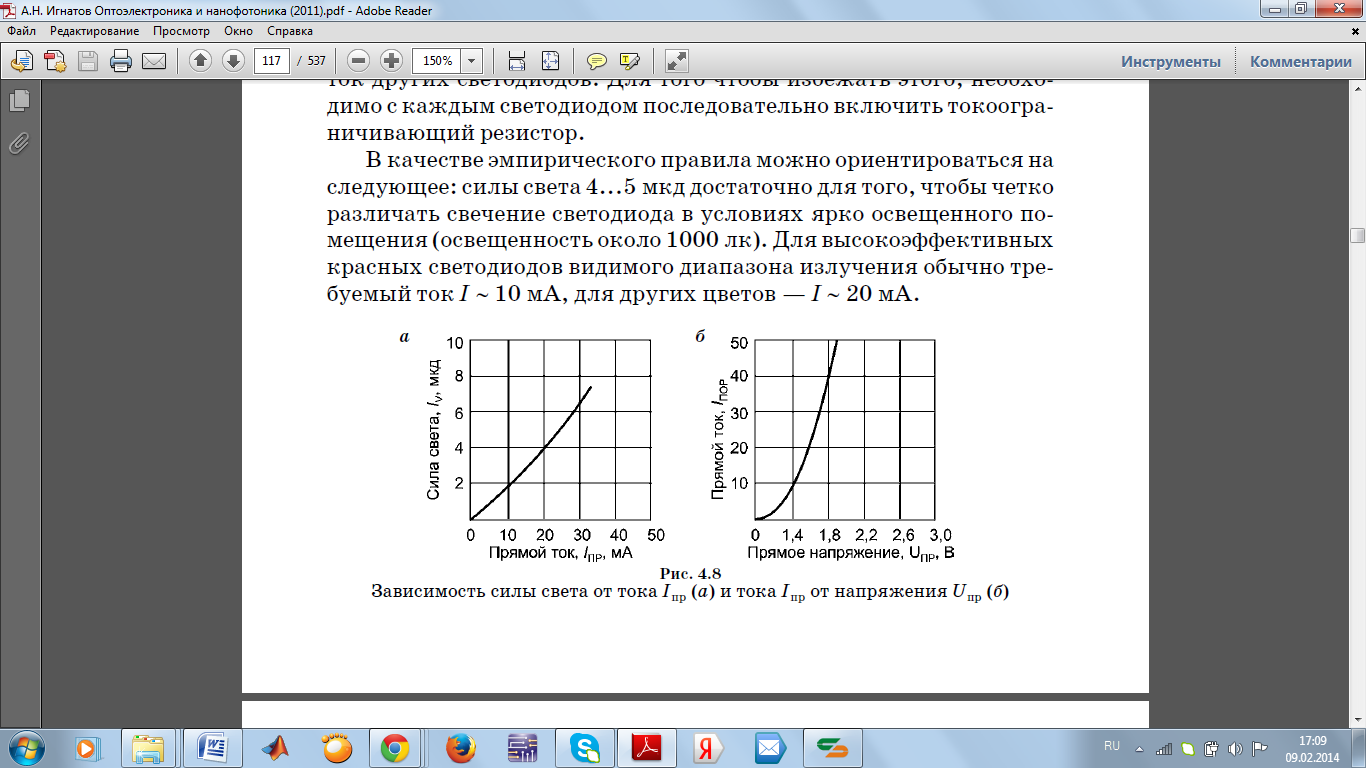

Қисық I_пр ның U_пр тәуелділігі 4.8 суретте көрсетілген, мұндағы I_пр белгілі мәніне жеткеннен кейін U_пр құлау кернеуі күрт өсе бастайды. Тізбектегі тоқтың мәнін шектеу үшін резисторды қосу керек.(4,3 сурет)

Тоқтағы Iпр. max жарықдиодының қанығуы берілген шарттар қамтамасыздандырады.

Резистордағы кедергі мына формуламен анықталады:

(4,1)

- қорек кернеуі.

Бұл өрнек светодиоттар барлық түрлері үшін қолданылады.

Егер де светодиоттар бір тұрақты қорек көзінің тізбек бойында паралельді орналасса, онда бастапқы кернеуі бар прибор ең көп тоқ көзіне ие болып отырады, нәтижесінде оның жарық тасқыны басқа светодиодтардың жарық тасқындарын арттырып отырады.

Эмиттерлік ережеге негізделе отырып келесілерді бағдарлауға болады: жарық күші 4...5 мкм, ол бөлмедегі қатты жарықтанған светодиодтардың жарқырауын ажыратуға көмектеседі (жарықану 1000 лк). Көрінетін диапазондағы аса жоарғы қызыл сәуленің таралуы үшін I~ 10 мА тоқ қажет,ал басқа түстер үшін I~ 20 мА.
