4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
характеристикасы
Светодиодтың жұмыс істеу эффективтілігі толқын тоғы оптикалық түзу бағытымен сипатталады. 4.2 кестеде тасқынның түзу тоқтан сәулелену сипаттамасы көрсетілген.
Анықтама әдебиеттерінде сәулелену сипаттамаларын түзу тоққа тәуелді жарық қанықтығы L [кд/м2] деп те айтады. Ал жарықтың түзу тоққа тәуелділігі жарықтану сипаттамасы деп аталады.
Электрлік режим сипатамалары ретінде ондағы кенеу емес,светодиоттан өткен түзу тоқ алынған. Ол светодиоттағы p-n өткелінің түзу тоқ тудыратындығымен, ал кернеуінің аз болуымен байланысты. Әдетте светодиоттағы түзу тоқты сыртқы тізбек тудырады, мысалы, сәйкесінше Rотр кері кернеу тоқты шектейді. 4.3 сурет
Iпр тоқтың аз шамасында рекомбтнация көп ал инжекция коэффициенті аз болады. Түзу тоқтың өсуімен тасқын диффузиялық қасиетке ие болмайынша күрт өсіп отырады. Әрі қарай Iпр тоқтың өсуі орталық люминесенцияның қанығуына әкеліп, соқтығысу рекомбинациясымен сипатталады. Сондықтан да білгілі бір сәулеленуде бұл сипаттама максималды болады. Максималды сәулелену p-n ауысудың геометриялық аумағы мен электрлік контакт шамаларына тәуелді.
4.2.3
Светадиодтың параметрлерін бағалау мен анықтау

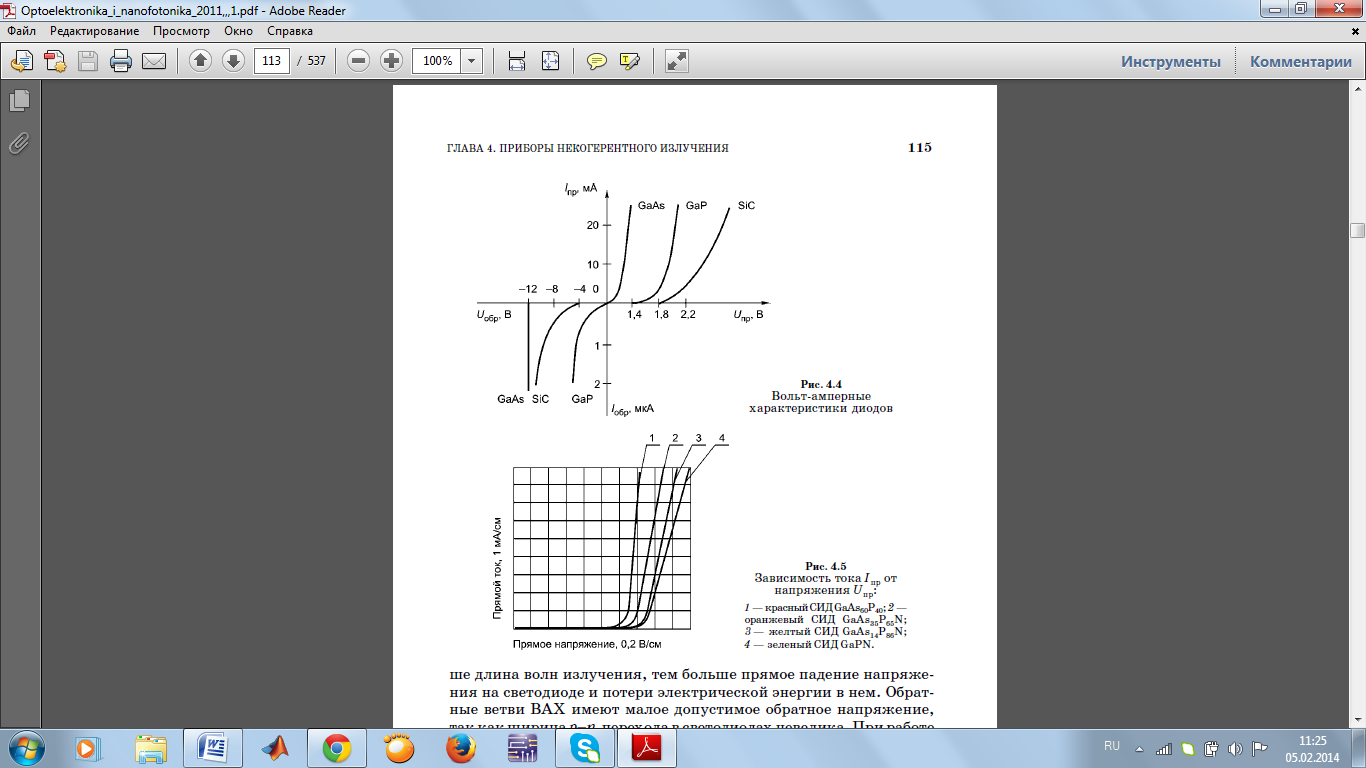

Светодиодтың тұрақты тоқ тізбек параметрлері сияқты вольт амперлік сипаттамасын анықтаймыз(ВАС). Светодиодтың ВАС 4.4 суретте көрсетілген. Ал ВАС түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы 4.5 суретте көрсетілген.
4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
Сәулелену ұзындығы аз болған сайын светодиодтағы кернеудің түзу құлауы мен электрлік энергиясының жоғалуы көп болады. ВАС кері бағыттағы көрсеткіштері аз кері кернеу шамасына ие, себебі светодиодтағы p-n өткелінің ені аз. Тізбекті светодиодындағы көп кернеуі бар схемалармен жұмыс істегенде әдеттегі(обыяный) диодты қосу қажет.
Диодтың негізгі параметрлері температураға тәуелді. Жарықтың температураға байланысы сызықты(линейная) болады. Температура жоғарлаған сайын жарық азаяды. Интегралды жұмыс температурада жарық 2-3 рет өзгере алады.
Светодиод жылдам жұмыс істеу қасиетіне ие. Сәулелену импульсті түзу тоқты бергеннен кейін 10 нс кейін өседі. Бірақ кескінделу(отображение) құрылғысында қолданылатын светодиодтар, жылдам іске қосылуы критикалық болмайды (не является критичным). Сондықтан да сериялық светодиодтардың уақытша қолданылатын параметрлері көрсетілмейді.
Светодиодтар радиоэлектрондық құрылғыларда кеңінен қолданылады: жұмысқа қосу, жумысқа дайындық, кернеудің болуы, апат жағдайлар,температуралық көрсеткіш,функционалды көрсеткіштердің орындалуы.
Светодиодтан өткен электрлік тоқ көрінетін жарық спектрын тудырады. Шыны әйнегі бар металл корпусты құрылғы жарықтың сәулелену бағытын тудырса, ал мөлдір корпаундтан жасалған пластмассалы корпустар сәулеленуді шашыратады (рассеяние).
Жарықтың сәулеленуі жасалған материялға тәуелді болса, светадиод шығаратын жарықтың саны тоқ тығыздығының өсуімен қозады.
