4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.

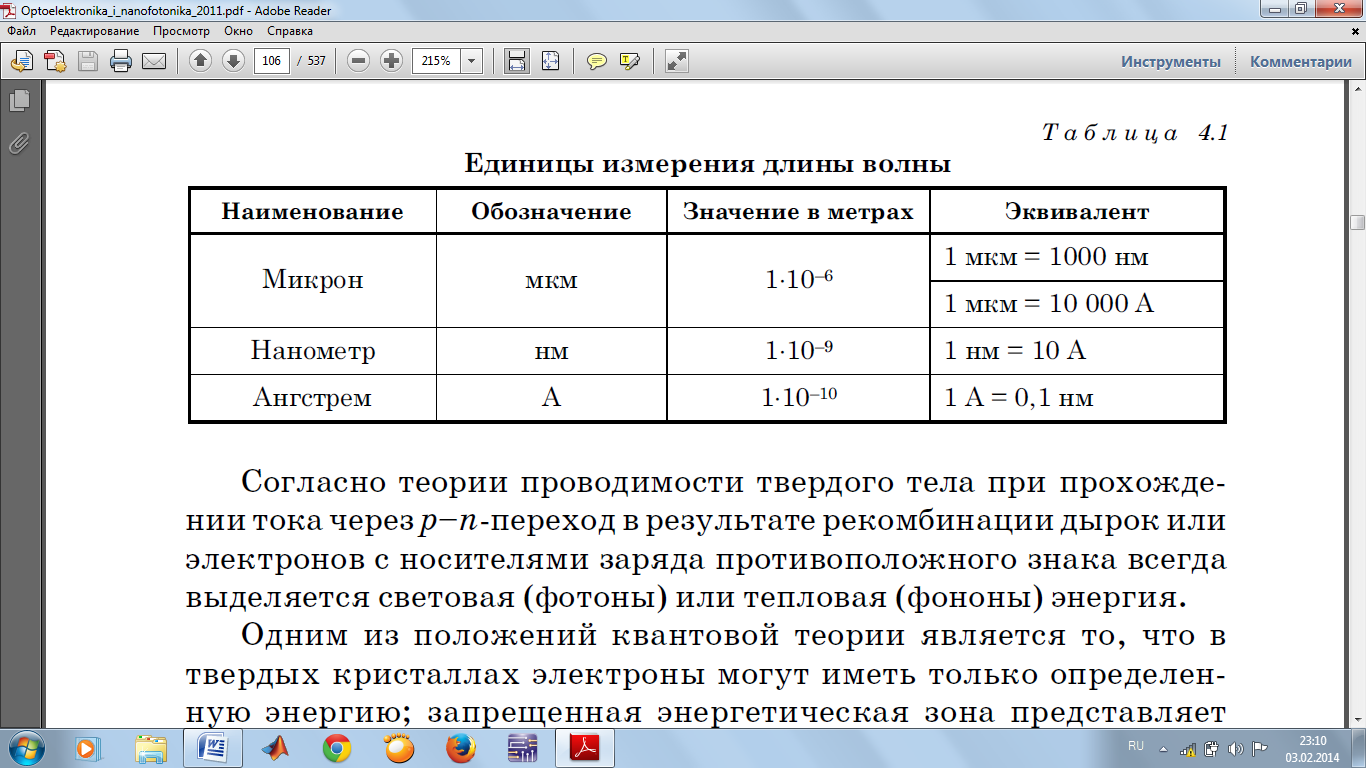

Ал 4,1 кестеде оптоэлектроникадағы толқын ұзындығының өлшемдері берілген. Соның ішінде ең көп қолданылатын өлшем нанометр.

Қатты денелердегі p-n өткелінде тоқтың өтуінде электрондар мен кемтіктердің рекомбинациясында зарядтардың қарама қарсы шамасы, фатондар немесе фанондар энергиясын бөледі.

Кванттық теорияда қатты криссталл электрондары белгілі бір шамада энергия бөледі, ал тыйым салынған энергетикалық зонасы валенттің зонаның үстінгі бөлігі мен өткізгіштік зонаның арасында орналасады. Бұл зона шала өткізгішті сипаттайды, ал оның ені электрон-вольтпен сипатталып, шығарылған толқынның ұзындығын есептейді.Шала өткізгішті материалдардан жасалған жарық диодтары өндірісте жасалуы мына шарттар бойынша қарастырылды: толқын ұзындығы, энергия түрленуі мен легрленудің жіңілдігі арсени галиге(GaAs), фосфид гали(GaP) және арсени-фосфор галиге(GaAsP) тоқтауға себеп болды.

4.2

Жарық диодтардың негізгі параметрлері мен сипаттамалары.

Жарық күші Iv – жарық диодынан шыққан тасқын, жарықтандырғыш кристалға перпендикуляр бағытта бірлік бұрышта бағытталады. Берілген тік бағытта кандела өлшеміміен өлшенеді.

Жарықтың таралуы L- өлшемі, таралған жарықтың ауданы мен жарық күшінің ауданының қатынасына тең. Ол диодтан бір квадрат метрде өткен тоқты кандела өлшем бірлігінде өлшейді.

Тұрақты түзу кернеу Uпр – тұрақты түзу тоқтан өтетін жарықжеткіштің(светодиод) кернеуі.

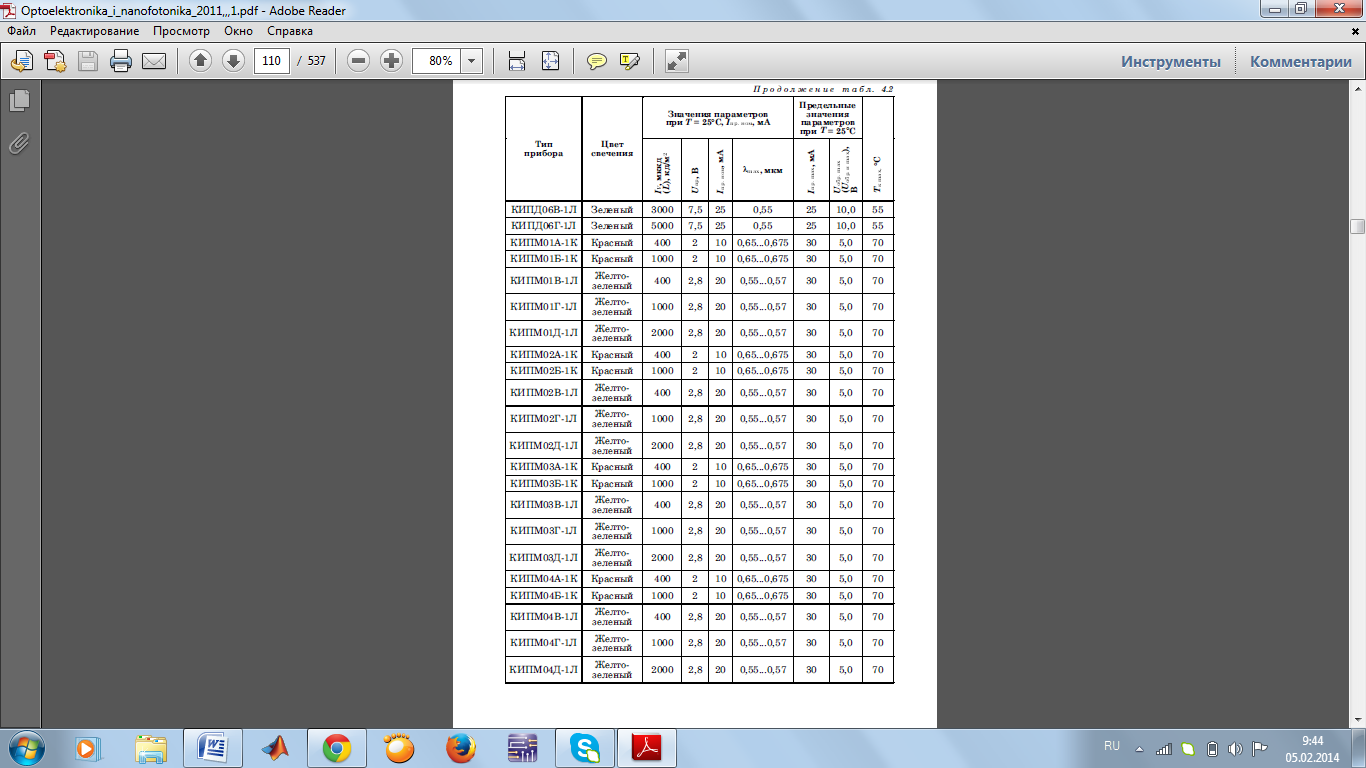

Төмендегі 4.2 кестеде светодиодтың көрінетін жарық толқынның диапазоны көрсетілген

Берілген таблицадағы өлшемдер: Iv- светодиодтың жарық күші, L-светодиодтың жарықтануы, Uпр-светодиодтағы Iпр.ном ғы кернеудің тік құлау шамасы(прямое падение) , Iпр.ном- светодиодтың номиналды тік тоғы, λmax- светодиодтың максималды спектральді таралуы, Iпр.max-макималды светодиодтан өтетін түзу тоқ, Uобр. и max- светадиодтағы максималды кері бағыттағы импульсті кернеуі, Тк max- светодиод корпусының максималды температурасы.

Iпр.max-макималды светодиодтан өтетін түзу тоқ –диод жұмысындағы тоқты масималды түзу тоқ шамасына әкеледі.

Uобр.и max- светадиодтағы максималды кері кернеуі- ұзақ диод жұмысындағы максималды тұрақты кернеуінің шамасы.

Uпр и max- светадиодтағы максималды кері бағыттағы импульсті кернеуі- светодиодтағы кері кернеудің қиын жағыдайы (пиковое значение), шығарындыларды (выбросы)периодтты түрде қосып отырады.

λmax- светодиодтың максималды спектральді таралуы- светодиодтың максималды таралу сипаттамасына сай жарықтың таралу ұзындығы.

4.2.2

Светодиодтың сипаттамасы

Жарықтың таралуы диодтың спектральді таралу сипаттамасын сипаттайды. Галии фосфид негізіндегі диодтар қызыл және жасыл спектрлары бар спектральді сипаттамаға ие. Қызыл не жасыл жаққа түстің өзгеруі кристалдың жасалуында, құрамындағы максималды түрдегі активті қоспаларына байланысты . 10:1 не одан көп қатынаста қызыл және жасыл түс сәулеленеді(излуение). Ал максималды 10:4 қатынаста сары-сарғылт(желто-оранжевого) жарықтануды аламыз.

Диодтың жарықтануы диграмманың бағытталуын,оптикалық қорғалған кристалл материалымен, диод құрылысымен, линзаның болумен сипатталады. Светодиодтың сәулеленуі жіңішке бағытта(узконаправленный) немесе алаңғыр(рассеянный) болуы мүмкін.
