- •Оптоэлектроникаға кіріспе
- •Талшықты оптикаға кіріспе
- •Оптикалық электрониканың ерекшеліктері
- •Оптоэлектрониканың даму тарихы
- •1.4. Оптоэлектронды элементті базаның қазіргі уақыттағы күйі
- •1.5.Оптоэлектронды құрылғылар индекацияларын белгілеу жүйесі
- •1.6. Фотоқабылдағыш құрылғылардың және оптрондардың белгілеу жүйесі
- •Оптоэлектрониканың физикалық негіздері
- •2.1. Фотометриялық және энергетикалық сипаттамалардың айырмашылықтары
- •2.2. Оптикалық сәулеленудің фотометриялық сипаттамалары
- •2.2.1. Көріну функциясы және оның электромагнитті толқын ұзындығынан тәуелділігі
- •2.1 Кесте
- •2.2.2. Дененің бұрышы, жарықтық ағын және жарықтың механикалық эквиваленті
- •2.2.3. Жарық күші (IV)
- •2.2.4. Беттің жарықтануы (е)
- •2.3. Сурет. Жарықтануды анықтау
- •2.2.5. Жарықтылық заңы
- •2.2.6. Сәулеленетін беттін жарықтылығы (м)
- •2.2.7. Жарық беттің ашықтығы (l)
- •2.2.8. Ламберт заңы
- •2.2.9. Жарықтық экспозиция (Нv)
- •2.2. Кесте
- •2.3.1. Энергетикалық экспозиция (Не)
- •2.6. Сурет. Адам көзінің сезгіштігінің спектралды сипаттамасы
- •2.5. Колометриялық параметрлер
- •2.6. Оптикалық сәулеленудің когеренттілігі.
- •2.6.1. Монохроматты электромагнитті толқын
- •2.6.2. Электромагнитті толқындардың сәулеленуінің ультракүлгін, корінетін жарық және инфрақызыл диапазондардағы ерекшеліктері
- •2.6.3. Оптикалық сәулеленудің реалды параметрлері мен τк және lк арасындағы өзара байланыс
- •2.7. Кванттық өткелдер және сәулеленетін өткелдердің ықтималдығы
- •2.7.1. Энергетикалық деңгейлер және кванттық өткелдер
- •2.7.2. Спонтанды өткелдер
- •2.7.3. Мәжбүрлі өткелдер
- •2.7.4. Эйнштейн коэффициенттері арасындағы қатынастар
- •2.7.5. Релаксациялық ауысулар
- •2.8. Спектрлік сызық кеңдігі
- •2.9. Электромагнитті өрістің күшеюі үшін мәжбүрлі ауысуларды қолдану
- •2.10. Шалаөткізгіштердегі сәулелену генерациясының механизмі
- •2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
- •2.11. Тік зоналы және тік зоналы емес шалаөткізгіштер
- •2.3. Кесте
- •2.12. Сыртқы кванттық шығыс және сәулелену шығыны
- •2.13. Гетероструктуралар негізіндегі сәуле шығаршыштар
- •2.14. Қатты денелердегі жарықтың жұтылуы
- •2.15. Өткелдер типтері және сәулеленуші шалаөткізгіш құрылымының сипаттамасы.
- •2.16. Оптикалық сәулеленудің параметрлері
- •Оптикалық толқынжүргізгіштер (волноводы)
- •3.1.Сынудың абсолютті көрсеткіші
- •3.2. Жарықтың сыну және шағылу заңдары
- •3.2.1.Жалпы мәліметтер
- •3.2.2. Жарықтың екі орта шекарасынан толық ішкі шағылысу шарты
- •3.3. Планарлық симметриялық оптикалық толқынжүргізгіштің конструкциясы
- •3.4. Гаусс-Хенхен эффектісі
- •3.5. Планарлы толқынжүргізгіш үшін көлденең резонанс шарты
- •3.6. Оптикалық сәулелену модасы
- •3.7. Цилиндрлік диэлектрлік толқынжүргізгіштің - стеклоталшықтың (св) конструкциясы
- •3.8. Стеклоталшықтың номиналды сандық апертурасы
- •3.9. Стеклоталшықта φ және γ бұрыштарының квантталуы
- •3.10. Стеклоталшықтағы импульсті сигналдарды кеңейту
- •3.10.1. Жарықтық шоқтың таралуына негізделген импульстік оптикалық сигналды кеңейту
- •3.10.2. Материалды дисперсияға негізделген импульсті оптикалық сигналды кеңейту
- •3.11. Градиентті жарықтыталшықтар қасиеттері
- •3.11.1. Жарықтықталшықтағы жарық рефракциясы
- •3.14. Сыну көрсеткішінің тербелмелі өзгеру ортасынжағы жарық рефракциясы
- •3.11.2. Градиентті стеклоталшықтар модаралық дисперсияны төмендету әдісі ретінде
- •3.12. Жарықтық толқынның е өрісінің электрлік компонеттерінің стационарлық толқынды теңдеуі және оның шешімі.
- •3.13. Шыныталшық бойымен тарала алатын мод-тың шекті саны.
- •Шыныталшықтағы оптикалық сигналдардың шығын түрлері
- •Материалдық дисперсияға сәйкес шығындар
- •Шыныталшықтыдағы рэлелік жарық таралуымен байланысқан шығындар
- •Шыны талшықтыда он гидроқышқыл топта болумен шартталған шығындар
- •3.27 Сурет сөну коэффициенті
- •3.30 Сурет периодтты екіеселі микроторлы бейнеде
- •4,1 Сурет шығарылатын жарықтың жіңізшке спектрлі диапазон жиілі.
- •4.2 Сурет светадиодтың сәуле шығару 4.3 сурет светодиодтың қосылуы
- •4.4 Сурет Светодиодтың вас 4.5 сурет вас түзу бағыттарының тиым салынған зонада қолданылатын материалдар айырмашылығы
- •4.6 Сурет спектральді диапазон және максималды фотосезгіш шалаөткізгіш материал структурасы
- •4.7 Сурет мезгілдік диаграмма
- •4.8 Сурет жарықтың тоқ(а) пен кернеуге (б)байланысы
- •Светодиодтардың құрылымы
- •4.6 Сурет
- •Светодиод қозуының негізгі схемалары
- •4.10 Суретте светодиод қозуының негізгі схемасы
- •Жарық диод түрлерін таңдау(выбор типа светодиода)
- •Жарық диодын таңдау негізі
- •4.11 Сурет
- •Светодиодтың электрлік моделі
- •Светодиодтардың инфроқызыл сәуле шығаруы
- •Ақ харық пен үлкен жарық көзі бар светодиодтар
- •4.14 Сурет ақ жарықтың алынуы 4.14 сурет сары люминаформен қапталған көк светадиод арқылы ақ жарықтың алынуы
- •Когерентті сәуле шығару құралдары
- •5.1 Сурет лазердегі кванттық ауысу
- •Лазердің құрылымды схемасы
- •Кристалды диэлектрик негізіндегі лазерлер
- •5.3 Сурет 5.4 сурет рубинді лазер схемасы
- •Сұйықтық лазері
- •5.6 Сурет
- •Газды лазерлер
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы инжекция монолазері
- •Шалаөткізгіштің құрылымы және әрекеттік ұстанымы гетероструктурамен
- •Талшықты -Оптикалық күшейткiштер және лазерлер
- •Талшықты лазерлер
- •Негiзде талшықты лазерлер мәжбүр Комбинациялық шашырату
- •Сәулелену диодтары үшiн талшықты- оптикалық жүйелер
- •Лазер және жарық диодтарының Салыстырмалы сипаттамасы
- •Сурет қабылдағыш қалыптары мінездеме, параметрлері
- •Сурет қабылдағыш мінездемелері
- •Сурет қабылдағыштың параметрлері
- •Сурет қабылдағыш параметрлері сияқты оптопар элементі
- •Көз өзгеше құрамды фотоқабылдағыш есебінде
- •Фотоқабылдағыштардың шулық параметрлері
- •Фотоқабылдағыштардың электрлік моделдері
- •Фотоқабылдағыштардың шулы моделдері
- •Шоттки фотодиодтары
- •Гетероқұрылымды фотодиодтар
- •Лавинді фотодиодтар
- •Фототранзисторлар
- •Фототиристорлар
- •Фоторезисторлар
- •Фоторезистордың негізгі сипаттамалары мен параметрлері
- •Заряд байланысы бар құрал – қабылдағыш фотоқұралдар
- •Пиротехникалық фотоқабылдағыштар
- •7 Тарау оптрондар
- •Оптрондардың жұмыс істеу принципі және құрылғысы
- •Оптронның структуралық схемасы
- •Оптрондардың параметрлері және классификациясы
- •Оптронның электрлік моделі
- •Резисторлық оптопарлар
- •Диодты оптопарлар
- •Транзисторлы оптопарлар
- •Тиристорлы оптопарлар
- •Динамикалық таралу эффектісі негізіндегі ұяшықтар(дт-ұяшықтары)
- •Твист-эффект негізіндегі ұяшықтар
- •8.1.3.Твист эффектісі негізіндегі ұяшықтар
- •8.1.4.Жки(сұыйқкристалды индикатор) негізгі типтері және параметрлері
- •Ск индикаторды қосу схемасы
- •Көпразрядты индикатормен басқару схемасы
- •Электролюминесценттік индикаторлар(эли)
- •Эли құрылғысы және оның жұмыс істеу принципі
- •Эли параметрлері мен типтері
- •Эли қосу схемалары
- •Плазмлы панельдер және олардың негізіндегі құрылғылар
- •Электрохромды индикаторлар
- •8.5. Индикаторлық құрылғылар арқылы ақпараттың бейнеленуі
- •Оптоэлектрондық құрылғылардың қолданылуы
- •Оптоэлектрондық генераторлардың жұмыс істеу принципі және құрылғылар.
- •Блокинг-генертаор
- •Сызықты өзерілмелі кернеу генераторы
- •9.2 Сурет.Сызықты өзгермелі кернеу оптронды генераторы.
- •Вин көпірлі генетраор
- •9.3 Сурет Вин көпірлі оптоэлектронды генератор схемасы.
- •Оптоэлектронды құрылғылардың аналогты кілттерде және регуляторларда қолданылуы.
- •9.4 Сурет Оптрондардың аналогты құрылғыларда қолданылу мысалы
- •Логикалық функцияларды орындау үшін оптрондардың қолданылуы
- •9.8 Сурет Операцияны орындауға арналған оптрондық логикалық элементтер;
- •Оптрондардың электрорадиокомпоненттердің аналогы ретінде қолданылуы
- •Оптоэлектрондық күшейткіштердің жұмыс істеу принипі мен құрылғысы
- •9.9 Сурет
- •Оптоэлектронды сандық кілттердің құрылғысы және жұмыс істеу принципі
- •9.11 Сурет
- •Оптоэлектронды құрылғылардың жоғары қуатты құрылғыларды басқару мен жоғары кернеуді өлшеу үшін қолданылуы
- •Ақпаратты жазудағы оптикалық құрылғылардың жұмыс істеу принципі.
- •9.14 Сурет
- •Лазерлік-оптикалық ақпаратты оқудағы принцип
- •9.15Сурет
- •9.17 Сурет
- •Компакт дискіден ақпараттың ойнауы мен сандық оптикалық жазудың принципі
- •Компакт-диск құрылғысы
- •Компакт-дискке жазу
- •Штампталғаннан айырмашылығы.
- •Дисктердің маркировкасы
- •Қарағандағы пайдалану уақыты
- •Компакт-дискілердің жасалынуы мен тиражированиесі.
- •Компакт-дисктердің ойналуы
- •9.18 Сурет
- •Cd дағы дыбыстық сигналдардың параметрлері
- •Джиттер
- •Оптоэлектронды сенсорлы жүйелер адамның электрондық техникамен әрекеттесуі
- •9.21 Сурет
- •9.26 Сурет
- •Опто-волоконды байланыс жүйесі
- •Жалпы мағлұмат
- •Оптоталшықты жүйелер таралуы
- •Оптоталшықты жүйелер таралуы классификациясы
- •Оптоталшықты таралу жүйелерінің схемалары
- •10.2 Сурет
- •Оптикалық таратқыштар
- •10.3 Сурет
- •10.4 Сурет
- •10.5 Сурет
- •10.6 Сурет
- •Опто-волоконды байланс жүйесінің қабылдағыштары
- •Оптикалық сәулелену қабылдағыштары
- •10.7 Сурет
- •10.9 Сурет
- •Қабылдайтын оптоэлектронды модульдер
- •10.10 Сурет
- •Сандық опто-волокондық байланыс жүйесі
- •10.11 Сурет
- •10.12 Сурет
- •10.13 Сурет
- •Аналогты талшықты -оптикалық байланыс жүйелері
- •Смартлинк негізіндегі “Ақылды” байланыстырғыштар.
- •10.7.1. Смартлинктің техникалық шешімдері
- •Өздігінен құрылатын компьютерлер
- •Оптоталшықты нейроинтерфейстер
- •Мүмкіндік желілері үшін талшықты-оптикалық технологиялар.
- •Жалпы мәліметтер
- •10.8.2 Мүмкіндік желілерінін әлемдік дамуынын үрдістері
- •10.8.3 Оптикалық мүмкіндік желілерінін технологиялары
- •Оптикалық мүмкіндік желілерінің категориялары
- •10.8.5 FttBusiness- бизнес үшін талшық
- •10.8.6. Ftth – үйге арналған талшық
- •10.8.7. Fttb – көп пәтерлі үй үшін талшық
- •10.8.8. Ауылдық аймаққа арналған талшық
- •Нанофотониканың физикалық негіздері
- •11.1.Нанофотоникаға кіріспе
- •11.2. Төменгі өлшемді объектілердің классификациясы
- •11.3. Жартылайөткізгіштердегі кванттық эффект
- •11.4. Наноматериалдардың оптикалық ерекшеліктері
- •11.4.2 Металдық нанокластерлердің оптикалық қасиеттері
- •11.4.3. Шалаөткізгішті нанокластерлердің оптикалық қаси
- •11.4.4.Фотонды нанокристалдар
- •11.4.5. Квантты шұңқырлардың оптикалық қасиеттері
- •11.4.6. Кванттық нүктелердің оптикалық қасиеттері
- •11.5. Лазерлер жасалуында квантты- өлшемдік эффектерді қолдану
- •12.1. Жалпы түсінік
- •12.2. Наноэлектронды лазерлер
- •12.2.1. Горизонталды резонаторлары бар наноэлетроникалы лазерлер
- •12.2.2 Вертикальды резонаторлары бар наноэлектронды лазерлер
- •12,6 Сурет. , кезінжегі лвр-2 ватт-амперлік сипаттамалары
- •12,7 Сурет. Лвр-1 вольт-амперлік сипаттамалары:
- •12.2.3.Оптикалық модуляторлар
- •12.3. 12.3.1. Наноэлектронды құрылғылар және сұйық кристаллды негіздегі жүйелер
- •12.3.2.Электрооптикалық модулятор
- •12.3.3 Жарық клапанды модулятор
- •12.3.4. Жалпақ теледидарлар, дисплей және видеопроекторлардың жарық клапанды модуляторы
- •12.3.5. Кең қолданыстағы сұйық кристаллды дисплей.
- •12.4. Органикалық наноматериал негізіндегі тарататын құралдар
- •12.4.1. Жалпы мағлұматтар
- •12.4.2. Органикалық жарық диодтары
- •12.4.3. Органикалық жарық диодтарын алу технологиясы
- •12.4.4. Oled-дисплейде түрлі-түсті кескінді алу
- •12.4.5. Amoled транзисторлары орнына mems-кілттерін пайдалану
- •12.4.6. Органикалық жарық диодтары негізінде қондырғылар мен жүйелерді жасақтау жағдайы
- •12.5. Көміртекті талшықтар автоэмиссиясы негізіндегі жарық көздері
- •12.5.1. Жалпы мағлұматтар
- •12.5.2. Автоэлектронды эмиттерлі катодолюминесцентті дисплейлер
- •12.6. Фотоқабылдағыш наноэлектрондық құралдар
- •12.6.1. Квантты шұңқырлардағы фотоқабылдағыштар
- •12.6.2. Кванттық нүктелер негізіндегі фотоқабылдағыштар
- •12.32 Сурет. Фотоқабылдағыш құрылысы мен диодтың энергетикалық диаграммасы.
- •12.7. Кең қолданылатын фотоматрицалар
- •12.7.1. Жалпы мағлұмат
- •12.7.2. Матрицалар сипаттамасы
- •12.7.3. Қолдану технологиясы бойынша матрица түрлері
- •12.7.4. Фотоматрицаларда түрлі-түсті кескіндерді алу әдістері
- •12.8. Тізбекті жаймалы ұялы құрылғыларға арналған лазерлік микропроектор
- •12.9. Квантты нанотехнология және оның өнімі
- •12.9.1. Жалпы мағлұматтар
- •12.9.2. Кванттық компьютерлерді жасақтау
- •12.36 Сурет. Кк жұмысының структуралық схемасы
- •12.9.3. Кванттық криптография жоспарлары
2.12.Сурет. Р-n-ауысудағы тасымалдаушылардың рекомбинациясы
Бұрын айтылғандай, структураларды сәулелендіретін материалдар кең тиым салынған зогаға ие болу керек. Мұндай структураларда маңызды болып Iрек рекомбинациялық ток болып табылады, ол 2.12-суретте көрсетілгендей p–n-ауысу разрядының көлемдік аймағындағырекомбинация процестерімен шақырылады.
Тиым салынған зона кең болған сайын потенциалды барьер артады және p–n – ауысудағы электрондар рекомбинациясы дәл болады. Әдетте бұл рекомбинация люминесценцияның терең орталықтарында болады және жылулық энергия генерациясымен анықталады (2.13-суретте рекомбинация 2 орталықтарындағы генерациясы көрсетілген). Осылайша, оптикалық сәулелену үшін бұл электрондар <<жоғалады>> , ал Iрек рекомбинациялық ток <<сәулеленетін>> электрондардың инжекция эффективтілігін төмендетеді.
Р-базада сәулеленетін рекомбинацияны қамтамасыз ететін пайдалы компонентті ток болып эмитермен инжекцияланатын In электрондық ток болып табылады.
2.13-сурет. Инжекциялық электролюминесценция тогының құраушылары

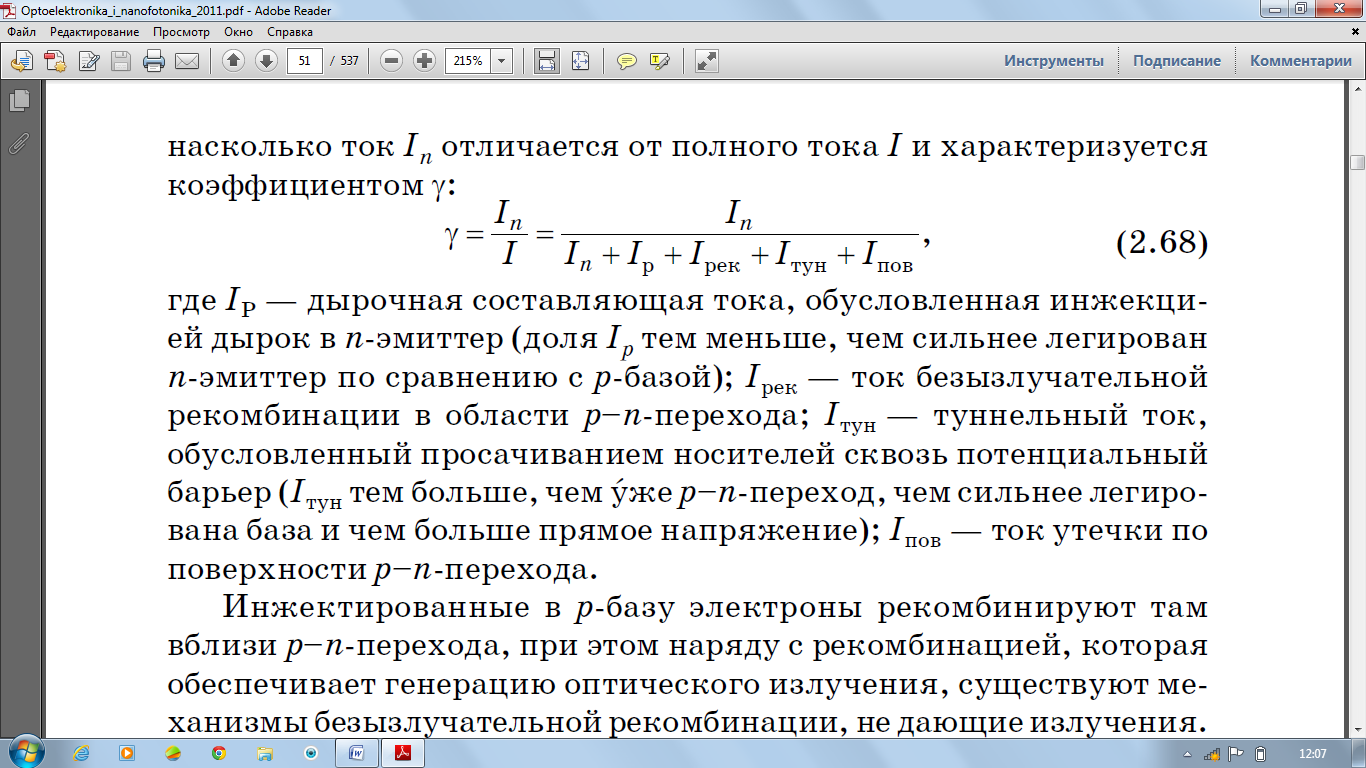

Инжекция эффективтілігі In тогы қаншалықты толық I тогынан ерекшеленетінімен анықталады және γ коэффициентімен сипатталады:
Бұл жердегі IP – токтың кемтіктік құраушысы, олар n-эмиттердегі кемтіктер инжекциясына негізделген (Ip аз болған сайын, n-эмиттер р-базамен салыстырғанда қаттырақ легрленген); Iрек - р–n-ауысу аймағындағы сәулелендірмейтін рекомбинация тогы; Iтун – туннельдік ток(туннельдік ток көп болған сайын, p-n ауысу тар болып келеді, база қатты легрленеді және тура кернеу көп болады); Iпов – p-n-ауысу беті бойынша ағыс тогы (ток утечки).
p-базаға инжекцияланған электрондар p-n-ауысуы айналасында рекомбинация жасайды, рекомбинациямен қатар сәулелендірмейтін рекомбинация механизмдері бар. Олардың ішінен маңыздыларына мыналар қатысты:
Люминесценцияның терең орталықтарындағы рекомбинациясы: электрон валенттік зонаға ауысуы мүмкін, ал энергетикалық деңгейлерді тудыратын комбинация орталықтары арқылы тиым салынған зонаға ауысады. Бұл жағдайда рекомбинация энергиясы жиі жағдайда ұзынтолқынды фотондар түрінде бөлінеді, кейін ақырындап тордың жылулық тербелісіне ауысады. Мұндай орталықтар (центр) ретіндеструктуралық дефектілер орындалады. Тиым салынған зонаның орта жағына жақын деңгейлер тудыратындар ерекшк зиян болып келеді. Бұлардың қатарына мыс, никель,кобальт, хром, алтын және т.б. жатады;
Соқтығысатын немесе Оже-рекомбинациясы. Еркін заряд тасымалдаушылардың өте жоғары концентрация кезінде шалаөткізгіштерде үш дененің соқтығысу ықтималдығы артады (мысалы, екі электрон және кемтік). Электронды-кемтіктік жұптардың рекомбинациялайтын энергиясы кинетикалық энергия формасы ретінде үшінші еркін тасымалдаушыға беріледі. Бұл кинетикалық энергия тормен соқтығысу кезінде ақырындап жоғала бастайды.
Тәжірибелік түрде рекомбинацияның сәулелендірмейтін актілеріне энергиясы бар фотондар генерациялайтын кездегі ЕG тиым салынған зонаның көптеген аз кеңдіктерін (ширина) жатқызуға болады. Алынған ұзынтолқынды сәулелену сәулелендіргіштің жұмыстық спектралдық диапазоннан шығып кетеді және оптикалық сигналды жіберу кезінде жоғалады.
Люминесценция кезіндегі эффективті рекомбинациялардың санын ᶯэ ішкі кванттық шығыспен сипаттайды. Оны сәулелендіретін рекомбинациялардың актілер санының рекомбинациялар актілерінің толық санына қатынасымен анықтайды. Кейде ішкі кванттық шығысты генерацияланған фотондардың активті аймаққа инжекцияланғандардың санына қатынасымен анықтайды.
Осылайша, инжекциялық электролюминесценцияның эффективтілігі γᶯэ туындысы апқылы анықталады. Шекті ᶯэ р–n-ауысуды жасау шарттарымен және жұмыстың электрлік режимімен анықталады. Бәрінен бұрын, ᶯэ 2.14-суретте көрсетіліп тұрғандай I тура ток тығыздығынан тәуелді болады.

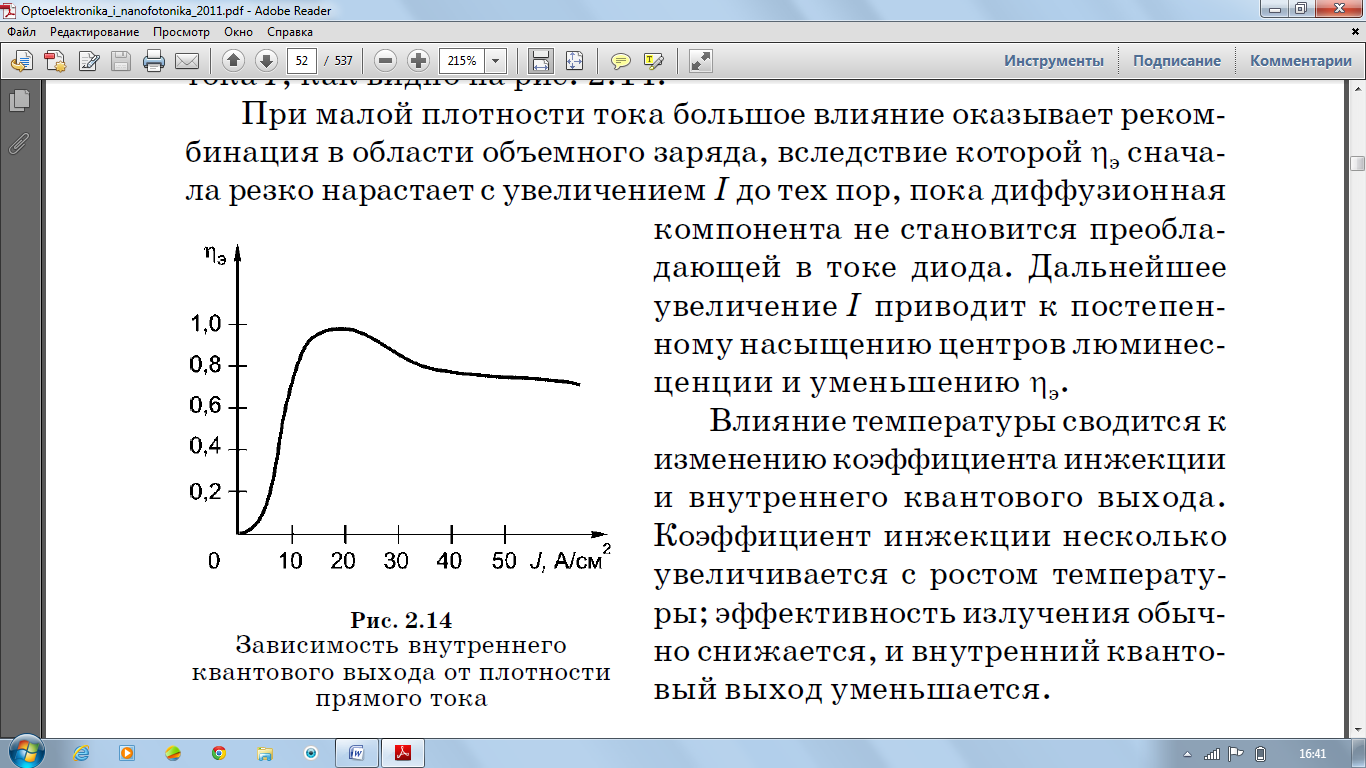

2.14-сурет. Ішкі кванттық шығыстардың тура ток тығыздығынан тәуелділігі
Ток тығыздығы аз болған кезде көлемдік заряд облысындағы рекомбинация үлкен әсер береді, одан кейін ᶯэ бастапқыда, I токтың өсуімен диод тогында диффузиялық компонент иелік етуге орнатылмағанға шейін тез өседі. I-дің ары қарай дамуы люминесценция орталықтарының ақырындап қанығуына және ᶯэ азаюына алып келеді.
Температураның әсері инжекция коэффициентінің және ішкі кванттық шығыстың өзгеруіне алып келеді. Инжекция коэффициенті температура өсуімен біршама өседі; әдетте сәулелену эффективтілігі төмендейді, және ішкі кванттық шығыс азаяды.
